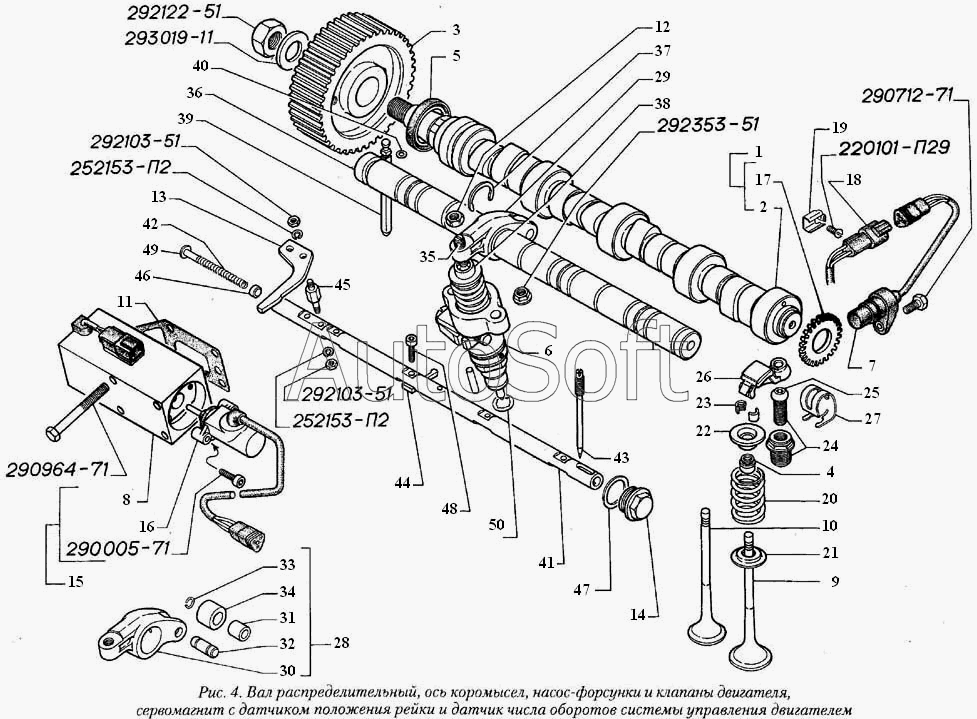

Каталог запасных частей к технике: ГАЗ-560 (2004). Вал распределительный, ось коромысел, насос-форсунки и клапаны двигателя, сервомагнит с датчиком положения рейки и датчик числа оборотов системы управления двигателем
45
31
32
33
34
35
36
37
38
39
40
41
42
43
44
30
46
47
48
49
50
220101-П29
290712-71
292353-51
290005-71
290964-71
252153-П2
252153-П2
292103-51
292103-51
293019-11
292122-51
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 220101-П29 | 2***9 | Винт М6-6gх8 ОСТ 37.001.127-81 | |
| 252153-П2 | 2***2 | Шайба 5Л ОСТ 37.001.115-75 | |
| 290005-71 | 2***1 | Болт М5х 20 (9000116/0) | |
| 290712-71 | 2***1 | Болт М6х16 (9000273/0) | |
| 290964-71 | 2***1 | Болт М8х 70 (3800458/О) | |
| 292103-51 | 2***1 | Гайка М5 | |
| 292122-51 | 2***1 | Гайка М20х 1,5 (3871365/0) | |
| 292353-51 | 2***1 | Гайка М8 (9000056/0) | |
| 293019-11 | 2***1 | Шайба 21 | |
| 1 | 5***0 | Вал распределительный с диском датчика (2203267/6) | |
| 2 | 5***5 | Вал распределительный (2203266/6) | |
| 3 | 5***0 | Зубчатый шкив распределительного вала (2177642/0) | |
| 4 | 2***0 | Колпачок маслоотражательный | |
| 5 | 2***1 | Манжета с пружиной (560.1006124ДС) | |
| 6 | 2***1 | Насос-форсунка SМТ 590/1 (560.1112010ДС) | |
| 7 | 2***2 | Датчик числа оборотов системы управления двигателем (560.3761213-20) | |
| 8 | 2***3 | Сервомагнит (560.3761212ДС) | |
| 9 | 2***В | Клапан впускной | |
| 10 | 2***С | Клапан выпускной | |
| 11 | 2***0 | Прокладка сервомагнита | |
| 12 | 5***6 | Гайка | |
| 13 | 5***4 | Рычаг регулировочный (2176745/1) | |
| 14 | 5***8 | Пробка | |
| 15 | 5***3 | Сервомагнит с датчиком положения рейки (2205211 /0) | |
| 16 | 5***7 | Датчик положения рейки (2176622/1) | |
| 17 | 5***4 | Диск датчика (2203280/1) | |
| 18 | 5***0 | Жгут по двигателю | |
| 19 | 5***7 | Держатель | |
| 20 | 5***0 | Пружина клапана (2172362/0) | |
| 21 | 5***2 | Шайба опорная пружины клапана (2177415/0) | |
| 22 | 5***5 | Тарелка пружины клапана (2177349/0) | |
| 23 | 5***8 | Сухарь клапана (2170171/А) | |
| 24 | 5***0 | Компенсатор клапанного зазора (2174546/ 1) | |
| 25 | 5***5 | Винт регулировочный клапана (2178589/0) | |
| 26 | 5***4 | Рычаг клапана (2177139/1) | |
| 27 | 5***2 | Пружина рычага клапана (2174552/0) | |
| 28 | 5***0 | Коромысло с роликом (2172079/1) | |
| 29 | 5***0 | Коромысло с роликом (2172079/1) | |
| 30 | 5***2 | Коромысло (2172033/0) | |
| 31 | 5***3 | Втулка ролика (2178568/0) | |
| 32 | 5***4 | Ось ролика (2178567/0) | |
| 33 | 5***5 | Кольцо стопорное (2170103/0) | |
| 34 | 5***6 | Ролик коромысла (2172077/1) | |
| 35 | 5***8 | Регулировочный винт привода насос-форсунок (2174419/0) | |
| 36 | 5***0 | Ось коромысел (2173694/1) | |
| 37 | 5***5 | Кольцо стопорное коромысла | |
| 38 | 5***7 | Опора регулировочного винта (2178102/1) | |
| 39 | 5***1 | Стопор оси коромысел (2178486/1) | |
| 40 | 5***2 | Кольцо уплотнительное стопора | |
| 41 | 5***4 | Рейка регулировочная (2203289/0) | |
| 42 | 5***6 | Пружина рейки (2203338/0) | |
| 43 | 5***1 | Штифт направляющий (2177513/2) | |
| 44 | 5***3 | Поводок (2174642/0) | |
| 45 | 5***5 | Болт распорный (2176746/1) | |
| 46 | 5***7 | Шайба распорная (2203337/0) | |
| 47 | 5***9 | Прокладка | |
| 48 | 5***0 | Винт М5х20 (3860140/0) | |
| 49 | 5***1 | Направляющая пружины (2203460/0) | |
| 50 | 5***8 | Прокладка насос-форсунки (2174737/0) |
