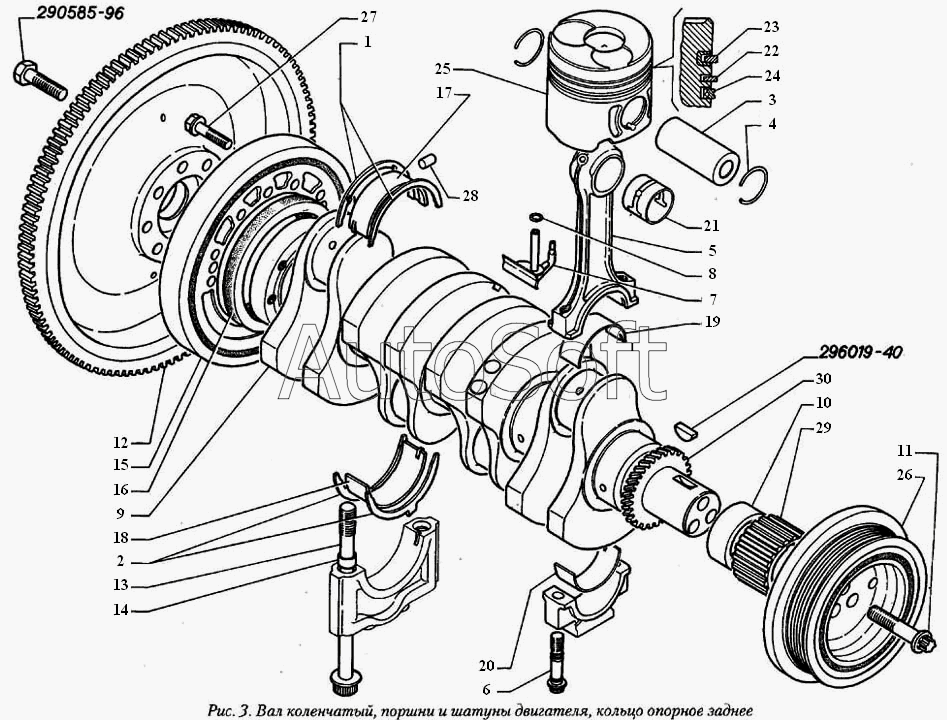

Каталог запасных частей к технике: ГАЗ-560 (2004). Вал коленчатый, поршни и шатуны двигателя, кольцо опорное заднее
17
290585-96
296019-40
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 290585-96 | 2***6 | Болт М10х 40 (9000268/0) | |
| 296019-40 | 2***0 | Шпонка сегментная 8х9 (3960012/0) | |
| 1 | 2***К | Шайба упорного подшипника | |
| 2 | 2***К | Шайба упорного подшипника | |
| 3 | 5***0 | Палец поршневой (2178038/0) | |
| 4 | 5***2 | Кольцо стопорное(2309135/0) | |
| 5 | 5***5 | Шатун с крышкой и втулкой (2178514/0) | |
| 6 | 5***2 | Болт шатуна (2178532/0) | |
| 7 | 5***4 | Форсунка охлаждения (2178478/0) | |
| 8 | 5***2 | Кольцо уплотнительное (2173533/0) | |
| 9 | 5***0 | Вал коленчатый (2173250/0) | |
| 10 | 5***6 | Втулка (2172316/1) | |
| 11 | 5***6 | Болт крепления гасителя крутильных колебаний (2205328/8) | |
| 12 | 5***5 | Маховик (2203497/О) | |
| 13 | 5***8 | Болт крепления крышек коренных подшипников (2174329/0) | |
| 14 | 5***9 | Втулка установочная (2172799/0) | |
| 15 | 5***1 | Кольцо опорное заднее (2174992/1) | |
| 16 | 2***1 | Манжета с пружиной задняя (560.1005154ДС) | |
| 17 | 2***К | Вкладыш коренного подшипника верхний | |
| 18 | 2***К | Вкладыш коренного подшипника нижний | |
| 19 | 2***К | Шатунный подшипник верхний | |
| 20 | 2***К | Шатунный подшипник нижний | |
| 21 | 2***К | Втулка шатуна | |
| 22 | 2***А | Кольцо поршневое компрессионное второе | |
| 23 | 2***А | Кольцо поршневое компрессионное верхнее | |
| 24 | 2***А | Кольцо маслосъемное | |
| 25 | 2***В | Поршень (560. 1004015ДС) | |
| 26 | 2***0 | Гаситель крутильных колебаний (560.1005070ДС) | |
| 27 | 5***7 | Болт фланцевый (2178579/2) | |
| 28 | 5***4 | Штифт 8х12 | |
| 29 | 5***6 | Зубчатый шкив коленчатого вала | |
| 30 | 5***1 | Шестерня ведущая (2172584/0) |
