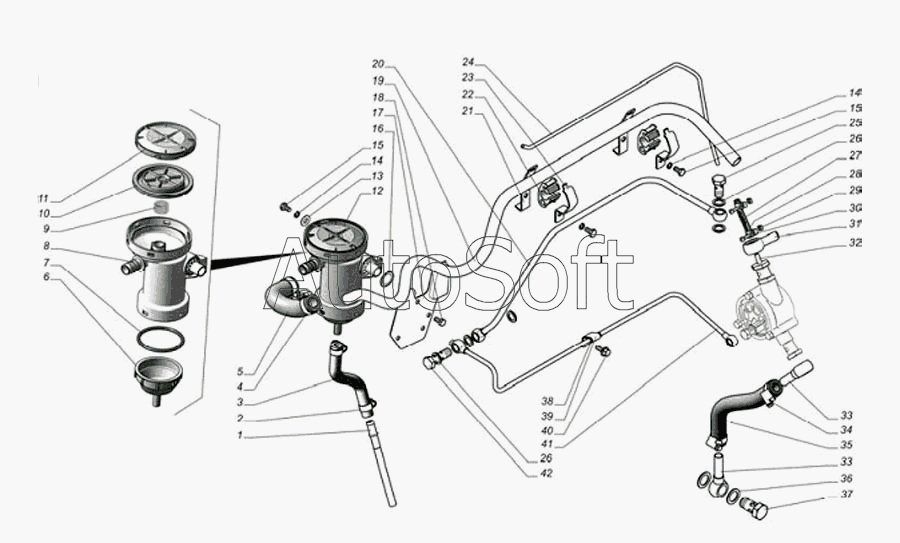

Каталог запасных частей к технике: ГАЗ-560 (2005). Система вентиляции картерных газов, маслопровод к турбокомпрессору и вакуумному насосу
32
21
22
23
24
25
26
26
27
28
29
30
31
20
33
33
34
34
35
36
37
38
39
40
41
42
11
2
2
3
4
4
5
6
7
8
9
10
1
12
12
13
14
14
15
15
16
17
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***3 | Трубка слива масла | |
| 2 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 2 | Т***1 | Хомут 12-18 | |
| 3 | 5***5 | Шланг слива масла (2203577/0) | |
| 4 | 0***1 | Хомут 16-27 ТО17-9-20-98 | |
| 4 | Т***1 | Хомут | |
| 5 | 5***1 | Шланг соединительный | |
| 6 | 5***5 | Крышка нижняя | |
| 7 | 5***3 | Кольцо уплотнительное | |
| 8 | 5***9 | Корпус маслоотделителя | |
| 9 | 5***1 | Пружина | |
| 10 | 5***7 | Диафрагма | |
| 11 | 5***4 | Крышка маслоотделителя | |
| 12 | 2***1 | Маслоотделитель А05-030 (560.1014009ДС) | |
| 12 | 5***1 | Маслоотделитель | |
| 13 | 2***9 | Шайба 6 | |
| 14 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 15 | 2***1 | Болт М6х20 (3802331/0) | |
| 16 | 5***9 | Кольцо уплотнительное (2178310/1) | |
| 17 | 5***0 | Крышка (2203555/1) | |
| 17 | 5***0 | Крышка | |
| 18 | 2***1 | Болт Мбх 12 (9000287/0) | |
| 19 | 5***5 | Трубка вентиляции картера | |
| 19 | 5***5 | Трубка вентиляции картера | |
| 20 | 5***0 | Маслопровод | |
| 21 | 5***0 | Скоба | |
| 22 | 5***2 | Вкладыш | |
| 23 | 5***1 | Скоба | |
| 24 | 5***4 | Трубка | |
| 25 | 5***1 | Болт-штуцер 12 | |
| 26 | 5***1 | Прокладка | |
| 27 | 5***7 | Шланг | |
| 28 | 2***9 | Винт М4-6gх16 | |
| 29 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 30 | 2***0 | Хомут | |
| 31 | 3***5 | Угольник поворотный | |
| 32 | 5***0 | Штуцер | |
| 33 | 5***6 | Трубка верхняя | |
| 34 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 34 | Т***2 | Хомут 12-22 ТУ 4599-003-03966022-00 | |
| 35 | 6***8 | Шланг гибкий | |
| 36 | 3***2 | Кольцо уплотнительное | |
| 37 | 3***0 | Болт-штуцер | |
| 38 | 6***8 | Трубка уплотнительная | |
| 39 | 1***2 | Хомут крепления гибкого вала | |
| 40 | 2***1 | Болт М6х16 (9000273/0) | |
| 41 | 5***0 | Маслопровод вакуумного насоса (2203567/1) | |
| 42 | 5***3 | Болт-штуцер двойной (2203591/0) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
