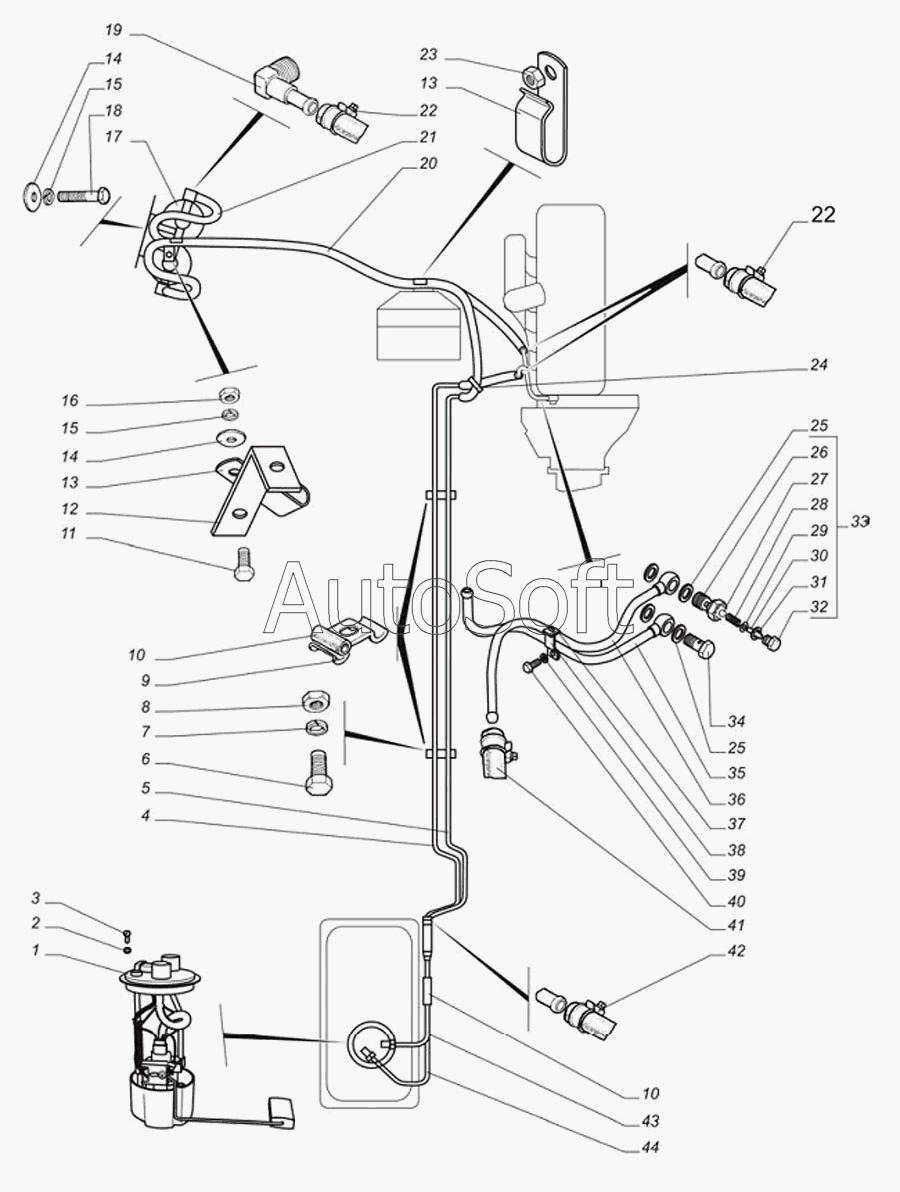

Каталог запасных частей к технике: ГАЗ-560 (2005). Топливный погружной модуль, топливные трубопроводы
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2752-1104256 | 2***6 | Трубка подачи топлива со шлангом | |
| 2752-1104258 | 2***8 | Трубка топливная сливная со шлангом | |
| 1 | 5***0 | Модуль погружного электрического насоса ТУ 37.466.106-2001 | |
| 2 | 2***2 | Шайба 5Л ОСТ 37.001.115-75 | |
| 3 | 2***П | Винт М5х8 | |
| 4 | 3***9 | Трубка топливная сливная от двигателя | |
| 5 | 3***6 | Трубка подачи топлива к двигателю | |
| 6 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 7 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 8 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 9 | 3***6 | Скоба двойная крепления трубки | |
| 10 | 6***6 | Трубка защитная крепления трубопроводов | |
| 11 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 12 | 3***0 | Кронштейн | |
| 13 | 3***6 | Держатель шлангов | |
| 14 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 15 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 16 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 17 | 5***0 | Фильтр тонкой очистки топлива | |
| 18 | 2***9 | Болт М6-6gх35 | |
| 19 | 3***5 | Штуцер угловой | |
| 20 | 3***6 | Шланг топливный | |
| 21 | 3***4 | Шланг трубки подачи топлива | |
| 22 | Т***1 | Хомут 12-18 | |
| 23 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 24 | 4***7 | Поясок | |
| 25 | 5***3 | Прокладка | |
| 26 | 5***1 | Корпус клапана | |
| 27 | 5***П | Шарик | |
| 28 | 1***1 | Пружина регулирующего клапана переднего тормоза | |
| 29 | 5***3 | Шайба регулировочная | |
| 30 | 4***5 | Прокладка | |
| 31 | 5***1 | Пробка клапана | |
| 32 | 5***0 | Клапан перепускной | |
| 33 | 5***1 | Болт-штуцер | |
| 34 | 5***8 | Трубка подвода топлива к моноблоку | |
| 35 | 5***5 | Трубка отвода топлива от моноблока | |
| 36 | 5***1 | Скоба трубок | |
| 37 | 5***5 | Зажим трубок | |
| 38 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 39 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 40 | 3***2 | Шланг отвода топлива | |
| 41 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 41 | Т***2 | Хомут 12-22 ТУ 4599-003-03966022-00 | |
| 42 | 3***0 | Трубка топливная сливная со шлангом | |
| 43 | 3***0 | Трубка подачи топлива со шлангом |
