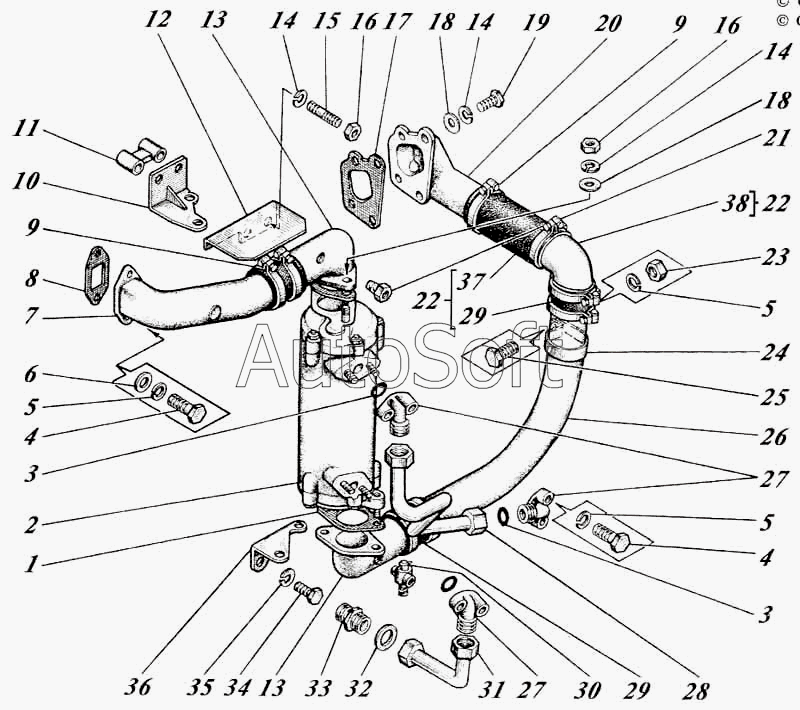

Каталог запасных частей к технике: Алтайдизель Д-442. Жидкостно-масляный теплообменник с трубами 442-25-11с1-13
1
2
3
3
4
4
5
5
5
6
7
8
9
9
10
11
12
13
13
14
14
14
15
16
16
17
18
18
19
20
21
22
22
23
24
25
26
27
27
28
29
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 442-25-11с1-13 | 4***3 | Жидкостно-масляный теплообменник | |
| 1 | 6***3 | Прокладка | |
| 2 | 4***2 | Жидкостно-масляный теплообменник | |
| 3 | К***] | Кольцо | |
| 4 | Б***] | Болт М8-6gх30.88.35.016 | |
| 5 | Ш***] | Шайба 8.65Г.05 | |
| 6 | Ш***] | Шайба А8.01.08кп.013 | |
| 7 | 4***0 | Патрубок | |
| 8 | 4***7 | Прокладка | |
| 9 | 4***0 | Хомут | |
| 10 | 4***9 | Кронштейн | |
| 11 | 4***2 | Втулка установочная | |
| 12 | 4***0 | Экран | |
| 13 | 4***4 | Патрубок | |
| 14 | Ш***] | Шайба 10.65Г.05 | |
| 15 | Ш***] | Шпилька | |
| 16 | Г***] | Гайка М10-6Н.6.016 | |
| 17 | 0***8 | Прокладка | |
| 18 | Ш***] | Шайба А10х2.01.08кп.013 | |
| 19 | Б***] | Болт М10-6gх30.88.35.016 | |
| 20 | 4***0 | Патрубок | |
| 21 | 4***5 | Штуцер | |
| 22 | 4***1 | Патрубок | |
| 23 | Г***] | Гайка М8-6Н.6.016 | |
| 24 | 4***2 | Хомут | |
| 25 | Б***] | Болт М8-6gх20.88.35.016 | |
| 26 | 4***3 | Труба | |
| 27 | 4***1 | Муфта угловая | |
| 28 | 4***6 | Труба маслоотводящая | |
| 29 | 4***5 | Шланг соединительный | |
| 30 | К***Ч | Кран ПС7-0 | |
| 31 | 4***5 | Труба маслоотводящая | |
| 32 | 4***1 | Прокладка | |
| 33 | 4***0 | Штуцер | |
| 34 | Б***] | Болт М10-6gх20.88.35.016 | |
| 35 | Ш***] | Шайба 12.65Г.05 | |
| 36 | 4***6 | Кронштейн нижний | |
| 37 | 4***6 | Патрубок |
