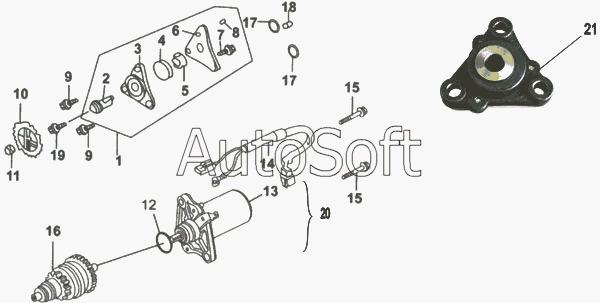

Каталог запасных частей к технике: ЗиД Двигатель 1P39QMB (2008). Электростартер и масляный насос
1
2
3
4
5
6
7
8
10
11
12
13
14
16
17
17
18
20
21
19
15
15
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Масляный насос | |
| 2 | 1***6 | Вал привода масляного насоса | |
| 3 | 1***1 | Корпус масляного насоса | |
| 4 | 1***5 | Внешний ротор масляного насоса | |
| 5 | 1***4 | Внутренний ротор масляного насоса | |
| 6 | 1***2 | Крышка корпуса масляного насоса | |
| 7 | G***6 | Болт М6х12 | |
| 8 | 1***8 | Штифт 4х6.5 | |
| 9 | G***6 | Болт М6х20 | |
| 10 | 1***1 | Ведомая звездочка масляного насоса | |
| 11 | G***8 | Гайка М7 | |
| 12 | 3***3 | Кольцо резиновое | |
| 13 | 3***0 | Стартер | |
| 14 | 3***0 | Кабель электростартера | |
| 15 | G***6 | Болт М6х25 | |
| 16 | 2***0 | Обгонная муфта | |
| 17 | 1***1 | Уплотнительное кольцо 9х1.6 | |
| 18 | 1***2 | Штифт 8х12 | |
| 19 | G***6 | Болт М6х25 | |
| 20 | 2***1 | Стартер с кабелем в сборе | |
| 21 | 2***1 | Масляный насос |
