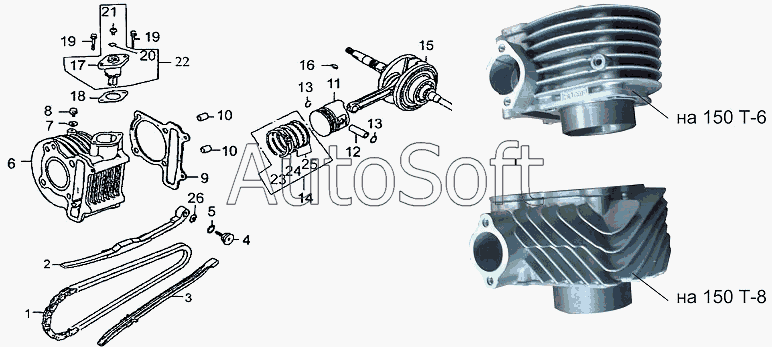

Каталог запасных частей к технике: ЗиД Двигатель 1P57QMJ (2008). Цилиндр, поршень и коленчатый вал
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Цепь привода распределительного механизма | |
| 2 | 1***0 | Пластина натяжителя | |
| 3 | 1***0 | Успокоитель | |
| 4 | 1***1 | Винт | |
| 5 | 1***3 | Кольцо круглого сечения 15.2х1.5 | |
| 6 | 1***0 | Цилиндр в сборе | |
| 7 | 1***5 | Шайба 6 | |
| 8 | G***4 | Болт М10x35 | |
| 9 | 1***1 | Прокладка блока цилиндров | |
| 10 | 1***8 | Штифт блока цилиндров | |
| 11 | 1***1 | Поршень | |
| 12 | 1***1 | Палец поршневой | |
| 13 | 1***2 | Стопорное кольцо поршневого пальца | |
| 14 | 1***0 | Комплект поршневых колец | |
| 15 | 1***0 | Коленчатый вал в сборе | |
| 16 | 1***8 | Сегментная шпонка | |
| 17 | 1***0 | Натяжитель | |
| 18 | 1***9 | Прокладка натяжителя | |
| 19 | G***4 | Болт M10x35 | |
| 20 | 1***8 | Кольцо круглого сечения 1,5х9,5 | |
| 21 | 1***7 | Винт | |
| 22 | 1***0 | Натяжитель в сборе | |
| 23 | 1***1 | Поршневое кольцо (I) | |
| 24 | 1***2 | Поршневое кольцо (II) | |
| 25 | 1***0 | Маслосъемное поршневое кольцо, 3-зв. | |
| 26 | 1***2 | Шайба |
