Каталог запасных частей к технике: ЗиД Двигатель 1P57QMJ (2008). Крышка головки цилиндра и головка цилиндра
33
23
24
25
26
26
27
27
28
28
29
30
31
32
22
34
35
35
36
37
37
38
39
40
40
41
42
42
42
42
12
12
2
3
4
5
5
5
5
6
7
7
8
8
9
9
10
10
10
10
11
11
11
11
1
13
13
14
14
15
15
16
16
17
18
19
20
21

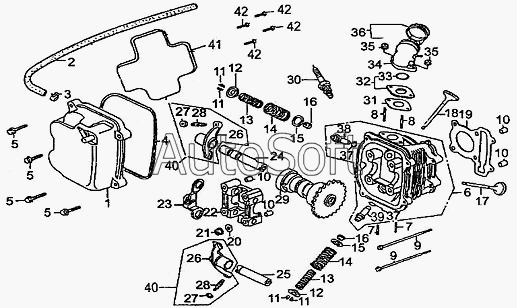

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Крышка головки цилиндров | |
| 2 | 2***2 | Отводящая выпускная труба | |
| 3 | 2***3 | Хомут выпускной трубы | |
| 4 | 1***2 | Прокладка крышки головки цилиндров | |
| 5 | G***4 | Болт M10x35 | |
| 6 | 1***0 | Головка цилиндра в сборе | |
| 7 | G***9 | Болт М6х35 | |
| 8 | G***9 | Болт М6х35 | |
| 9 | G***4 | Болт М8х20 | |
| 10 | 1***8 | Штифт блока цилиндров | |
| 11 | 1***2 | Сухарик клапана | |
| 12 | 1***1 | Опора верхняя | |
| 13 | 1***6 | Пружина внутренняя | |
| 14 | 1***5 | Пружина наружная | |
| 15 | 1***3 | Опора нижняя | |
| 16 | 1***0 | Сальник | |
| 17 | 1***0 | Клапан выпускной | |
| 18 | 1***0 | Клапан впускной | |
| 19 | 1***1 | Прокладка головки цилиндра | |
| 20 | G***6 | Шайба 8 | |
| 21 | G***1 | Гайка M6 | |
| 22 | 1***4 | Корпус распределительного вала | |
| 23 | 1***0 | Стопор для автоматического выпрямителя | |
| 24 | 1***0 | Комплект осей коромысла клапана | |
| 25 | 1***3 | Ось коромысла клапана | |
| 26 | 1***1 | Плечо коромысла клапана | |
| 27 | 1***6 | Регулировочная гайка клапанного зазора | |
| 28 | 1***5 | Регулировочный винт коромысла | |
| 29 | 1***0 | Распределительный вал в сборе | |
| 30 | 3***0 | Свеча зажигания (C7HAS) | |
| 31 | 1***2 | Уплотнительное кольцо впускной трубы | |
| 32 | 1***1 | Теплоизолирующая прокладка | |
| 33 | 1***1 | Уплотнительное кольцо | |
| 34 | 1***0 | Патрубок впускной | |
| 35 | G***1 | Гайка M6 | |
| 36 | 1***0 | Хомут | |
| 37 | 1***6 | Уплотнительное кольцо направляющей | |
| 38 | 1***4 | Направляющая клапана | |
| 39 | 1***5 | Направляющая выпускного клапана | |
| 40 | 1***0 | Клапанное коромысло в сборе | |
| 41 | 1***3 | Крышка | |
| 42 | G***5 | Винт 4.2х16 | |
| 43 | 2***1 | Патрубок впускной в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
