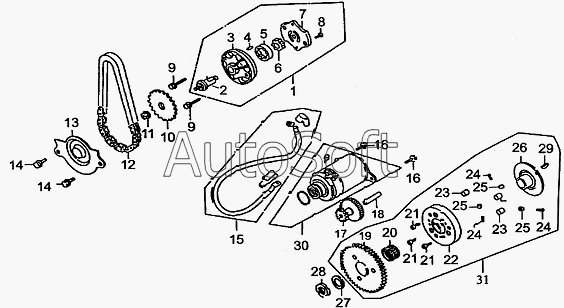

Каталог запасных частей к технике: ЗиД Двигатель 1P57QMJ (2008). Двигатель стартера и масляный насос
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
21
21
22
23
23
24
24
24
25
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Масляный насос | |
| 2 | 1***6 | Вал привода масляного насоса | |
| 3 | 1***1 | Корпус масляного насоса | |
| 4 | 1***8 | Штифт 4х6.5 | |
| 5 | 1***5 | Внешний ротор масляного насоса | |
| 6 | 1***4 | Внутренний ротор масляного насоса | |
| 7 | 1***2 | Крышка корпуса масляного насоса | |
| 8 | G***1 | Винт М6х12 | |
| 9 | G***4 | Болт M10x35 | |
| 10 | 1***1 | Ведомая звездочка масляного насоса | |
| 11 | G***1 | Гайка M6 | |
| 12 | 1***0 | Цепь приводная | |
| 13 | 1***1 | Стопор ведомой шестерни | |
| 14 | G***4 | Болт М8х20 | |
| 15 | 3***0 | Кабель электростартера | |
| 16 | G***4 | Болт M10x35 | |
| 17 | 2***1 | Блок шестерен | |
| 18 | 2***1 | Сдвоенный вал | |
| 19 | 2***1 | Механизм сцепления стартера | |
| 20 | G***0 | Подшипник 4737 | |
| 21 | G***0 | Болт M6х10 | |
| 22 | 2***0 | Корпус пусковой муфты | |
| 23 | 2***1 | Ролик | |
| 24 | 2***3 | Пружина | |
| 25 | 2***2 | Втулка пружины | |
| 26 | 2***4 | Крышка пусковой муфты | |
| 27 | 2***2 | Шайба | |
| 28 | 2***3 | Контргайка М22 | |
| 29 | 1***8 | Сегментная шпонка | |
| 30 | 3***0 | Стартер | |
| 31 | 2***0 | Обгонная муфта в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
