Каталог запасных частей к технике: ЗиД Двигатель 1P57QMJ (2008). Картер
47
32
33
33
33
33
34
35
35
36
36
36
36
36
36
36
37
37
38
39
40
41
42
43
44
45
45
45
45
46
46
31
48
49
50
51
52
53
54
55
56
57
58
59
60
61
16
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30

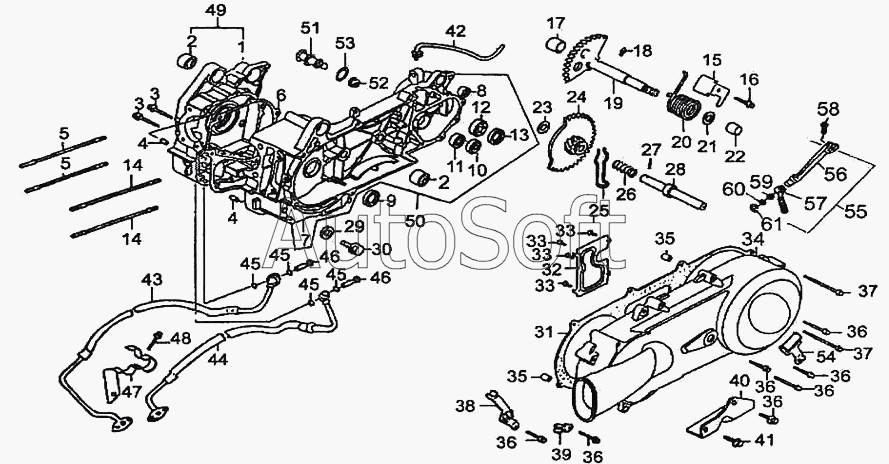

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Правая половина картера | |
| 2 | 1***0 | Сайлент блок в сборе | |
| 3 | G***4 | Болт M10x35 | |
| 4 | 1***8 | Штифт | |
| 5 | 1***2 | Шпилька цилиндра А М7х168 | |
| 6 | 1***9 | Прокладка картера | |
| 7 | 1***0 | Картер, левый | |
| 8 | 1***0 | Нижняя втулка заднего амортизатора | |
| 9 | 1***0 | Сальник коленчатого вала левый | |
| 10 | G***6 | Подшипник 6301 | |
| 11 | G***6 | Подшипник 6301 | |
| 12 | G***6 | Подшипник 6301 | |
| 13 | 2***0 | Сальник ведущий 17х30х6 | |
| 14 | 1***3 | Шпилька цилиндра В | |
| 15 | 2***3 | Стопор | |
| 16 | G***4 | Болт M10x35 | |
| 17 | 2***6 | Вкладыш 12х16х12 | |
| 18 | 2***9 | Палец 4,5 | |
| 19 | 2***0 | Вал кикстартера в сборе | |
| 20 | 2***8 | Пружина возвратная | |
| 21 | 2***4 | Шайба 14 | |
| 22 | 2***7 | Втулка | |
| 23 | 2***4 | Шайба 10 | |
| 24 | 2***0 | Мост шестерни в сборе | |
| 25 | 2***1 | Пружина тормозная | |
| 26 | 2***2 | Ведущая пружина | |
| 27 | G***9 | Ролик диам.3х8,5 | |
| 28 | 2***1 | Вал шестерни холостого хода | |
| 29 | 1***3 | Шайба 12 | |
| 30 | G***4 | Болт M10x35 | |
| 31 | 1***J | Прокладка левой крышки картера | |
| 32 | 1***6 | Направляющая пластина | |
| 33 | G***5 | Винт 4.2х16 | |
| 34 | 1***J | Крышка картера, левая | |
| 35 | 1***8 | Штифт | |
| 36 | G***4 | Болт M10x35 | |
| 37 | G***4 | Болт M10x35 | |
| 38 | 1***0 | Скоба кабеля | |
| 39 | 1***2 | Хомут сливной трубы | |
| 40 | 1***3 | Стопор главной стойки | |
| 41 | G***4 | Болт M10x35 | |
| 42 | 2***0 | Выпускная труба в сборе | |
| 43 | 1***0 | Впускная трубка маслопровода в сборе | |
| 44 | 1***0 | Шланг отвода масла | |
| 45 | 1***1 | Прокладка масляной трубки | |
| 46 | 1***2 | Болт внутреннего отверстия | |
| 47 | 1***1 | Опора масло охлаждающего шланга | |
| 48 | G***4 | Болт M10x35 | |
| 49 | 1***1 | Правый картер в сборе | |
| 50 | 1***1 | Левая половина картера в сборе | |
| 51 | 2***0 | Контрольная шпилька тормозной колодки | |
| 52 | G***1 | Гайка M6 | |
| 53 | 2***3 | Кольцо круглого сечения 7,5х1,5 | |
| 54 | 2***6 | Зажим троса тормоза | |
| 55 | 2***0 | Рычаг кикстартера | |
| 56 | 2***1 | Рычаг кикстартера | |
| 57 | 2***1 | Педаль рычага кикстартера | |
| 58 | G***4 | Болт M10x35 | |
| 59 | 2***4 | Пружина | |
| 60 | 2***6 | Опора пружины | |
| 61 | G***2 | Пружинное кольцо 10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
