Каталог запасных частей к технике: УМЗ-421 (2002). Трубопроводы топливные, Фильтр тонкой очистки топлива
19
19
20
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18

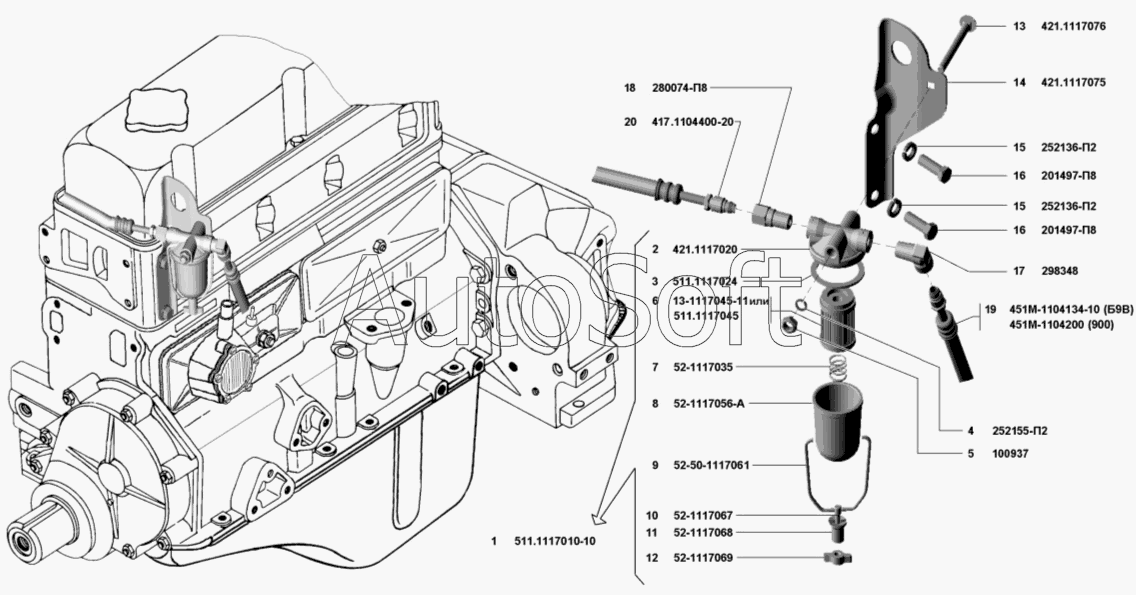

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Фильтр тонкой очистки топлива в сборе | |
| 2 | 4***0 | Корпус фильтра тонкой очистки топлива | |
| 3 | 5***4 | Кольцо корпуса фильтра тонкой очистки топлива | |
| 4 | 2***2 | Шайба 8Л пружинная | |
| 5 | 1***7 | Гайка М8 | |
| 6 | 1***1 | Элемент фильтрующий | |
| 6 | 5***5 | Элемент фильтрующий | |
| 7 | 5***5 | Пружина фильтрующего элемента фильтра тонкой очистки топлива | |
| 8 | 5***А | Стакан-отстойник фильтра тонкой очистки топлива | |
| 9 | 5***1 | Коромысло стакана фильтра тонкой очистки топлива с винтом в сборе | |
| 10 | 5***7 | Винт коромысла | |
| 11 | 5***8 | Держатель стакана фильтра тонкой очистки топлива | |
| 12 | 5***9 | Барашек винта коромысла фильтра тонкой очистки топлива | |
| 13 | 4***6 | Болт М8х70 | |
| 14 | 4***5 | Кронштейн крепления фильтра тонкой очистки топлива в сборе | |
| 15 | 2***П | Шайба 10 ОТ крепления кронштейна фильтра тонкой очистки топлива | |
| 16 | 2***8 | Болт М10-6gх25 крепления кронштейна фильтра тонкой очистки топлива | |
| 17 | 2***8 | Штуцер угловой | |
| 18 | 2***П | Штуцер прямой | |
| 19 | 4***) | Шланг бензинопровода с трубкой от бензонасоса к фильтру тонкой очистки топлива | |
| 19 | 4***) | Шланг бензинопровода с трубкой от бензонасоса к фильтру тонкой очистки топлива | |
| 20 | 4***0 | Шланг бензинопровода с трубкой |
