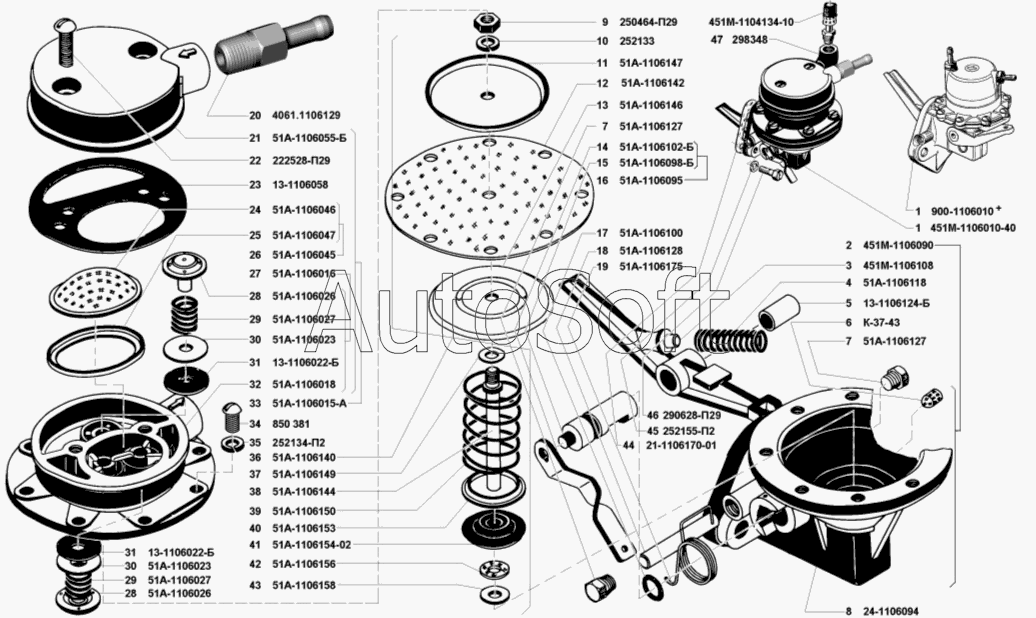

Каталог запасных частей к технике: УМЗ-421 (2002). Насос топливный
38
26
27
28
28
29
29
30
30
31
31
32
33
34
35
36
37
25
39
40
41
42
43
44
45
46
47
1
48
13
2
3
4
5
6
7
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Насос бензиновый (Б9В) | |
| 1 | 9***0 | Насос бензиновый (900) | |
| 2 | 4***0 | Корпус в сборе | |
| 3 | 4***8 | Рычаг | |
| 4 | 5***8 | Пружина рычага привода | |
| 5 | 1***Б | Втулка рычага | |
| 6 | К***3 | Сетка воздушного фильтра | |
| 7 | 5***7 | Заглушка | |
| 8 | 2***4 | Корпус | |
| 9 | 2***9 | Гайка М5 | |
| 10 | 2***3 | Шайба 5 пружинная | |
| 11 | 5***7 | Шайба диафрагмы верхняя | |
| 12 | 5***2 | Диафрагма | |
| 13 | 5***6 | Шайба диафрагмы нижняя | |
| 14 | 5***Б | Рычаг ручного привода | |
| 15 | 5***Б | Валик | |
| 16 | 5***5 | Валик в сборе | |
| 17 | 5***0 | Уплотнитель | |
| 18 | 5***8 | Валик рычага привода | |
| 19 | 5***5 | Пружина | |
| 20 | 4***9 | Штуцер | |
| 21 | 5***Б | Крышка головки | |
| 22 | 2***9 | Винт М6х22 | |
| 23 | 1***8 | Прокладка | |
| 24 | 5***6 | Сетка фильтра | |
| 25 | 5***7 | Держатель сетки | |
| 26 | 5***5 | Фильтр в сборе | |
| 27 | 5***6 | Головка с клапанами в сборе | |
| 28 | 5***6 | Обойма клапана | |
| 29 | 5***7 | Пружина клапана | |
| 30 | 5***3 | Пластина клапана | |
| 31 | 1***Б | Клапан | |
| 32 | 5***8 | Головка бензинового насоса | |
| 33 | 5***А | Головка в сборе | |
| 34 | 8***1 | Винт М6х16 | |
| 35 | 2***2 | Шайба 6 пружинная | |
| 36 | 5***0 | Диафрагма в сборе | |
| 37 | 5***9 | Шайба уплотнительная | |
| 38 | 5***4 | Тяга диафрагмы | |
| 39 | 5***0 | Пружина | |
| 40 | 5***3 | Держатель уплотнителя | |
| 41 | 5***2 | Уплотнитель | |
| 42 | 5***6 | Шайба рычага верхняя | |
| 43 | 5***8 | Шайба упорная рычага | |
| 44 | 2***1 | Прокладка бензинового насоса | |
| 45 | 2***2 | Шайба 8Л пружинная | |
| 46 | 2***9 | Болт М8х32 | |
| 47 | 2***8 | Штуцер угловой | |
| 48 | 4***0 | Шланг бензинопровода с трубкой от бензонасоса к фильтру тонкой очистки топлива (Б9) |
