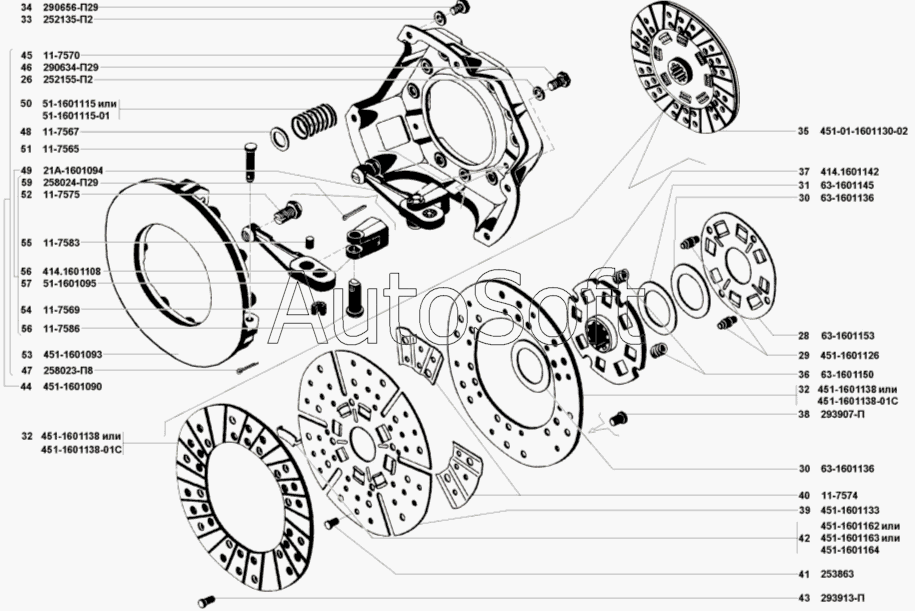

Каталог запасных частей к технике: УМЗ-421 (2002). Сцепление
28
29
30
30
31
32
32
32
32
32
33
34
35
35
36
37
37
38
39
39
40
40
41
42
42
42
43
44
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 26 | 2***2 | Шайба 8Л пружинная | |
| 28 | 6***3 | Пластина демпфера | |
| 29 | 4***6 | Палец упорный | |
| 30 | 6***6 | Шайба регулировочная демпфера | |
| 31 | 6***5 | Шайба демпфера фрикционная | |
| 32 | 4***8 | Накладка фрикционная | |
| 32 | 4***1 | Накладка фрикционная диска сцепления | |
| 32 | 4***8 | Накладка фрикционная | |
| 32 | 4***С | Накладка фрикционная | |
| 33 | 2***2 | Шайба 8Т пружинная | |
| 34 | 2***9 | Болт М8х30 | |
| 35 | 4***0 | Диск сцепления ведомый в сборе | |
| 35 | 4***2 | Диск сцепления ведомый в сборе | |
| 36 | 6***0 | Пружина демпфера | |
| 37 | 4***2 | Ступица ведомого диска | |
| 37 | 4***2 | Ступица ведомого диска | |
| 38 | 2***П | Заклепка диаметр 4х6 пустотелая | |
| 39 | 4***3 | Диск сцепления ведомый | |
| 39 | 4***3 | Диск сцепления | |
| 40 | 1***4 | Пластина пружинная | |
| 40 | 4***5 | Пластина пружинная | |
| 41 | 2***3 | Заклепка 4х5 специальная, пустотелая | |
| 42 | 4***2 | Грузик балансировочный | |
| 42 | 4***3 | Грузик балансировочный | |
| 42 | 4***4 | Грузик балансировочный | |
| 43 | 2***П | Заклепка ф4х7 пустотелая | |
| 44 | 4***0 | Диск сцепления нажимной с кожухом в сборе | |
| 44 | 4***0 | Диск сцепления нажимной с кожухом в сборе | |
| 45 | 1***0 | Кожух сцепления | |
| 46 | 2***9 | Болт М8х1х14 | |
| 47 | 2***9 | Шплинт 2,5x12 | |
| 48 | 1***7 | Шайба изолирующая | |
| 49 | 2***4 | Рычаг нажимного диска | |
| 50 | 5***5 | Пружина сцепления нажимная | |
| 50 | 5***1 | Пружина сцепления нажимная | |
| 51 | 1***5 | Палец диска | |
| 52 | 1***5 | Винт регулировочный | |
| 53 | 4***3 | Диск сцепления | |
| 54 | 1***9 | Ролик игольчатый 1,6x8,85 | |
| 55 | 1***3 | Ролик БУ15,5х9НР | |
| 56 | 1***6 | Палец опорной вилки | |
| 57 | 5***5 | Рычаг | |
| 58 | 4***8 | Вилка оттяжного рычага | |
| 59 | 2***9 | Шплинт 2,5x16 | |
| 60 | 4***1 | Прокладка крышки люка картера сцепления | |
| 61 | 4***2 | Крышка люка картера сцепления | |
| 62 | 2***2 | Шайба 6Л пружинная | |
| 63 | 6***4 | Винт М6х14 |
