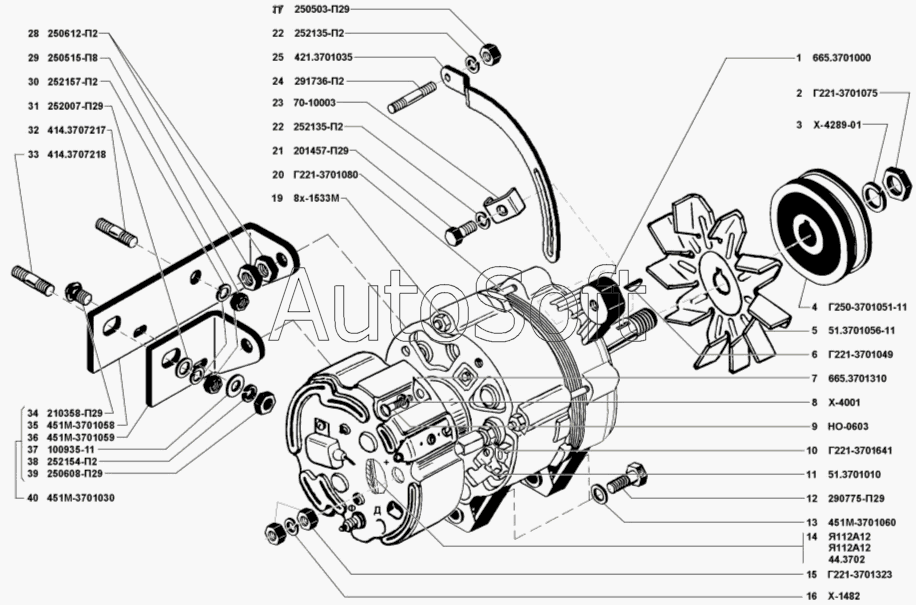

Каталог запасных частей к технике: УМЗ-421 (2002). Генератор
37
28
29
30
31
32
33
34
35
36
25
38
39
40
14
2
3
4
5
6
7
8
9
10
11
12
13
1
14
14
15
16
17
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Генератор с интегральным регулятором напряжения | |
| 2 | Г***5 | Гайка | |
| 3 | Х***1 | Шайба | |
| 4 | 5***1 | Вентилятор | |
| 5 | Г***1 | Шкив | |
| 6 | Г***9 | Шпонка сегментная | |
| 7 | 6***1 | Кожух | |
| 8 | Х***1 | Шайба 6 Т | |
| 9 | Н***3 | Винт | |
| 10 | Г***1 | Болт контактный | |
| 11 | 5***0 | Щеткодержатель | |
| 12 | 2***9 | Болт М10х40 | |
| 13 | 4***0 | Шайба 10,5 | |
| 14 | 4***2 | Интегральный регулятор напряжения | |
| 14 | Я***1 | Интегральный регулятор напряжения | |
| 14 | Я***2 | Интегральный регулятор напряжения | |
| 15 | 6***4 | Втулка | |
| 16 | Г***5 | Шайба упорная | |
| 17 | Г***3 | Гайка низкая М 6 | |
| 18 | Х***2 | Шайба 6Т пружинная | |
| 19 | 8***М | Гайка | |
| 20 | Г***0 | Болт стяжной | |
| 21 | 2***9 | Болт М8-6gх22 | |
| 22 | 2***2 | Шайба 8Т пружинная | |
| 23 | 7***3 | Скоба прижимная | |
| 24 | 2***2 | Шпилька М8х1х16 | |
| 25 | 4***5 | Планка установочная генератора | |
| 26 | К***Ф | Конденсатор | |
| 26 | К***В | Конденсатор | |
| 27 | 2***9 | Гайка М8х1 | |
| 28 | 2***9 | Гайка М10 | |
| 29 | 2***8 | Гайка М12х1,25 | |
| 30 | 2***2 | Шайба 12 Л пружинная | |
| 31 | 2***9 | Шайба 12 | |
| 32 | 4***7 | Шпилька М12х1,25х25 | |
| 33 | 4***8 | Шпилька М12х1,25х32 | |
| 34 | 2***9 | Болт М6х20 | |
| 35 | 4***8 | Кронштейн крепления генератора передний | |
| 36 | 4***9 | Кронштейн крепления генератора задний | |
| 37 | 1***1 | Шайба 6 | |
| 38 | 2***2 | Шайба 6Л пружинная | |
| 39 | 2***9 | Гайка М6 | |
| 40 | 4***0 | Кронштейн крепления генератора в сборе | |
| 41 | 6***0 | Крышка со стороны привода | |
| 42 | 3***Б | Статор | |
| 43 | 6***0 | Ротор | |
| 44 | 6***1 | Крышка со стороны контактных колец | |
| 45 | Б***2 | Блок выпрямительный с дополнительными диодами | |
| 46 | 6***5 | Подшипник | |
| 47 | 6***5 | Подшипник | |
| 48 | 8***5 | Винт | |
| 49 | М***2 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
