Каталог запасных частей к технике: УМЗ-421 (2002). Поршень и шатун
1
2
2
2
2
2
3
3
3
3
3
4
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16

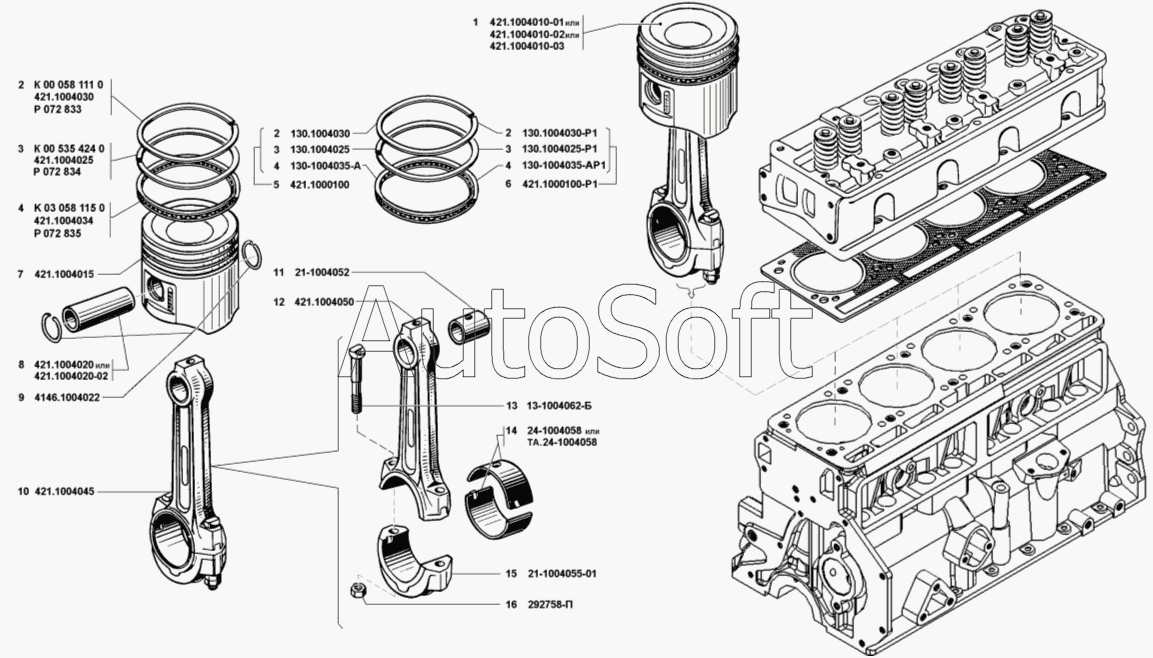

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 421.1004015-РЗ | 4***З | Поршень 100,5 | |
| ВК-24-1000104 | В***4 | Комплект шатунных вкладышей D 58,00 | |
| ВК-24-1000104-БР | В***Р | Комплект шатунных вкладышей D 57,95 | |
| ВК-24-1000104-ВР | В***Р | Комплект шатунных вкладышей D 57,75 | |
| ВК-24-1000104-ДР | В***Р | Комплект шатунных вкладышей D 57,50 | |
| ВК-24-1000104-ЕР | В***Р | Комплект шатунных вкладышей D 57,25 | |
| ВК-24-1000104-ЖР | В***Р | Комплект шатунных вкладышей D 57,00 | |
| ВК-24-1000104-ИР | В***Р | Комплект шатунных вкладышей D 56,75 | |
| ВК-24-1000104-КР | В***Р | Комплект шатунных вкладышей D 56,50 | |
| 1 | 4***1 | Поpшень и шатун в сбоpе | |
| 2 | 1***0 | Кольцо поршневое компрессионное верхнее D 100,00 | |
| 2 | 1***1 | Кольцо поршневое компрессионное верхнее 100.50 | |
| 2 | 4***0 | Кольцо компрессионное верхнее | |
| 2 | К***0 | Кольцо компрессионное верхнее Тип 001 100/91,6х2 | |
| 2 | Р***3 | Кольцо поршневое компрессионное Тип 001 | |
| 3 | 1***5 | Кольцо поршневое компрессионное нижнее 100.00 | |
| 3 | 1***1 | Кольцо поршневое компрессионное нижнее 100,50 | |
| 3 | 4***5 | Кольцо поршневое компрессионное нижнее | |
| 3 | К***0 | Кольцо компрессионное нижнее Тип 005 100/91,6х2 | |
| 3 | Р***4 | Кольцо поршневое компрессионное Тип 005 | |
| 4 | 1***А | Кольцо поршневое маслосъемное (комплект) D 100,00 | |
| 4 | 1***1 | Кольцо поршневое маслосъемное, увеличенное на 0,5 мм (комплект) D 100,50 | |
| 4 | 4***4 | Кольцо поршневое маслосьемное | |
| 4 | К***0 | Кольцо маслосъемное в сборе Тип 231 100/91,3х5 | |
| 4 | Р***5 | Кольцо поршневое маслосъемное Тип 231 | |
| 5 | 4***0 | Комплект поршневых колец D 100,00 (стандартный) | |
| 6 | 4***1 | Комплект поршневых колец D 100,50 | |
| 7 | 4***5 | Поршень D 100 (стандартный) | |
| 8 | 4***0 | Палец поршневой D 25,00 (стандартный) | |
| 9 | 4***2 | Кольцо стопорное поршневого пальца | |
| 10 | 4***5 | Шатун в сборе | |
| 11 | 2***2 | Втулка шатуна | |
| 12 | 4***0 | Шатун | |
| 13 | 1***Б | Болт крепления крышки шатуна | |
| 14 | 2***8 | Вкладыш шатуна D 58,00 | |
| 15 | 2***1 | Крышка шатуна | |
| 16 | 2***П | Гайка Сn М10х1 болта крышки шатуна |
