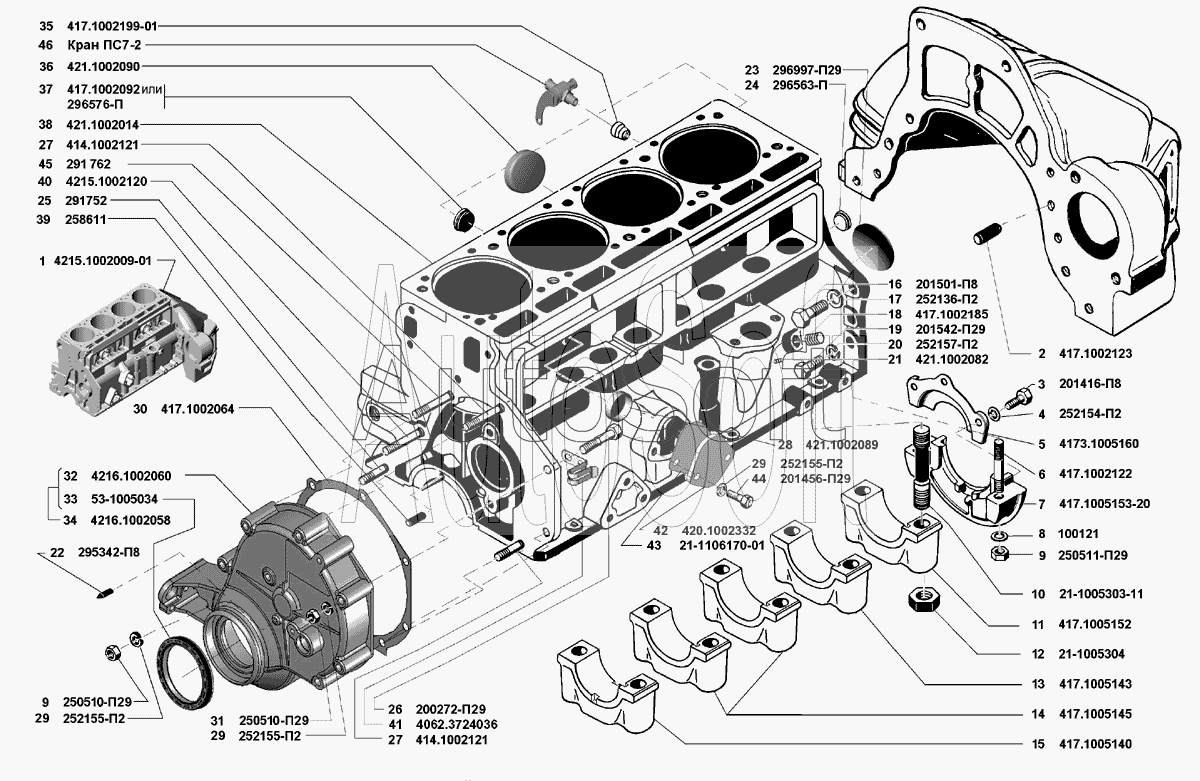

Каталог запасных частей к технике: УМЗ-4216 (Евро 3) (2008). Блок цилиндров
40
24
26
41
27
27
31
31
32
33
34
30
39
25
23
45
38
37
36
46
35
22
38
44
43
42
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
28
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Блок цилиндров с крышками и картером сцепления в сбоpе | |
| 2 | 4***3 | Штифт D 13х28 | |
| 3 | 2***8 | Болт М6-6gх12 | |
| 4 | 2***2 | Шайба 6Л пружинная | |
| 5 | 4***0 | Держатель манжеты коленчатого вала | |
| 6 | 4***2 | Шпилька М8х32 | |
| 7 | 4***0 | Крышка манжеты коленчатого вала | |
| 8 | 1***1 | Шайба 8 | |
| 9 | 2***9 | Гайка М8х1–6Н | |
| 10 | 2***1 | Шпилька М14х1,5х75 | |
| 11 | 4***2 | Крышка заднего подшипника коленчатого вала | |
| 12 | 2***4 | Гайка М14х1,5 | |
| 13 | 4***3 | Крышка четвертого подшипника коленчатого вала | |
| 14 | 4***5 | Крышка второго и третьего подшипников коленчатого вала | |
| 15 | 4***0 | Крышка переднего подшипника коленчатого вала | |
| 16 | 2***8 | Болт М10-6gх35 | |
| 17 | 2***2 | Шайба 10 ОТ пружинная | |
| 18 | 4***5 | Заглушка | |
| 19 | 2***9 | Болт М12-6gх35 | |
| 20 | 2***2 | Шайба 12 Л пружинная | |
| 21 | 4***2 | Заглушка | |
| 22 | 2***8 | Штифт | |
| 23 | 2***9 | Заглушка 055 | |
| 24 | 2***П | Пробка КГ 3/8" | |
| 25 | 2***2 | Шпилька 2-М8х (1,25-Сn)/ (1-4h)х38 | |
| 26 | 2***9 | Болт М8х65 | |
| 27 | 4***1 | Шпилька М8х1х57 | |
| 28 | 4***9 | Заглушка D 30 | |
| 29 | 2***2 | Шайба 8Л пружинная | |
| 30 | 4***4 | Прокладка крышки распределительных шестерен | |
| 31 | 2***9 | Гайка М8-6Н | |
| 32 | 4***0 | Крышка распределительных шестерен | |
| 33 | 5***4 | Сальник передний коленчатого вала с пружиной в сборе | |
| 34 | 4***8 | Крышка pаспpеделительных шестеpен с манжетой в сбоpе | |
| 35 | 4***1 | Штуцер переходной | |
| 36 | 4***0 | Заглушка D 45 | |
| 37 | 4***2 | Пробка КГ 1/2" | |
| 38 | 4***4 | Блок цилиндров | |
| 38 | 4***1 | Блок цилиндров | |
| 39 | 2***1 | Штифт 4х10 | |
| 40 | 4***0 | Шпилька М8х1х70 | |
| 41 | 4***6 | Держатель колодки | |
| 42 | 4***2 | Крышка люка привода бензинового насоса | |
| 43 | 2***1 | Прокладка бензинового насоса | |
| 44 | 2***9 | Болт М8-6gх20 | |
| 45 | 2***2 | Шпилька М8х1,25х75 | |
| 46 | К***2 | Кран ПС7-2 сливной |
