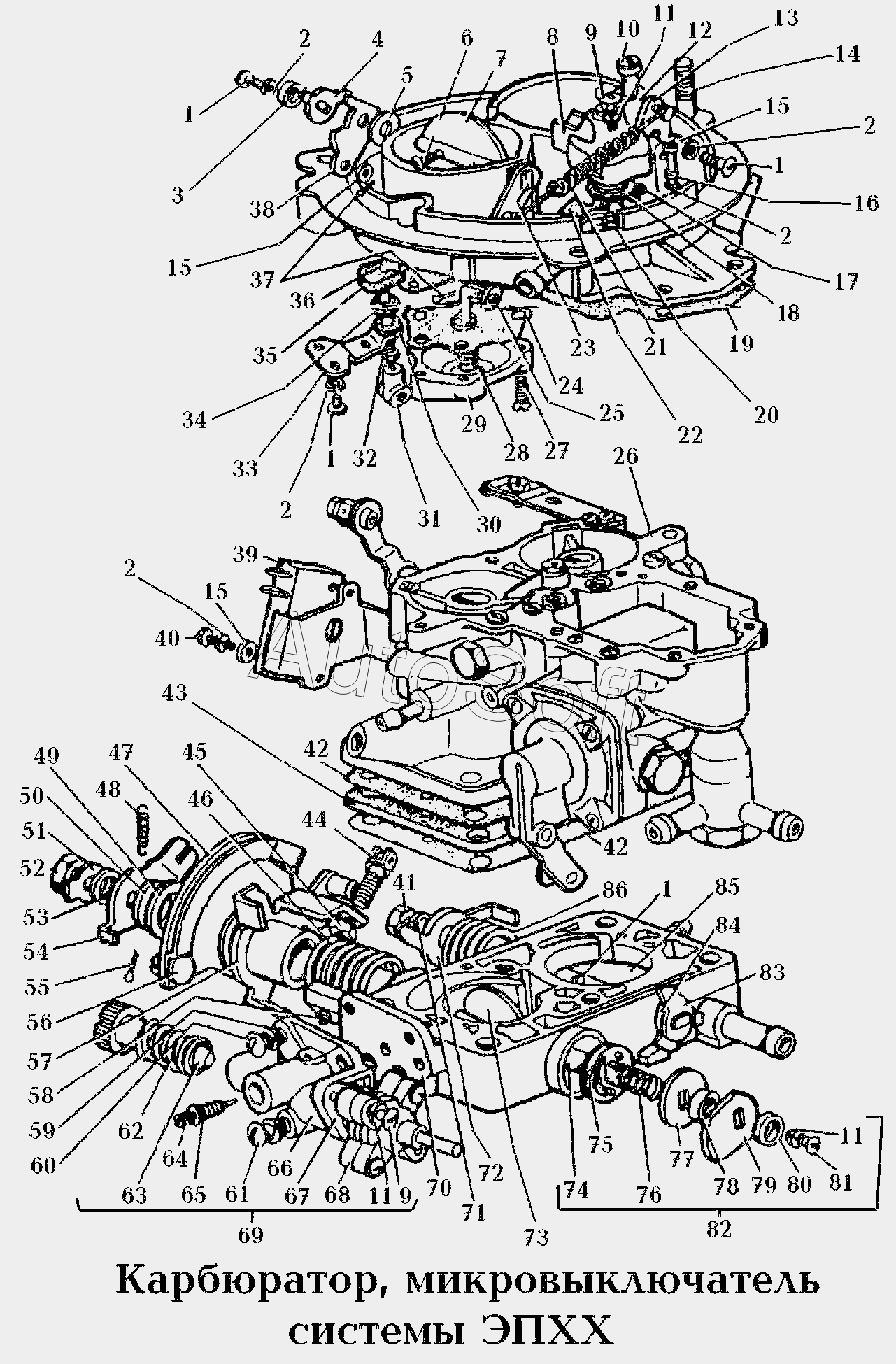

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 110. Система питания\Карбюратор, микровыключатель системы ЭПХХ
54
64
63
62
61
60
59
58
57
56
55
65
53
52
51
50
49
48
47
46
45
76
86
85
84
83
82
81
80
79
78
77
44
75
74
73
72
71
70
68
67
66
11
11
11
21
20
19
18
17
16
15
15
15
14
13
12
22
10
9
9
8
7
6
5
4
3
2
2
2
2
2
32
43
42
42
41
39
38
37
36
35
34
33
1
1
1
1
31
30
29
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Винт М3*8 | |
| 2 | 9***0 | Шайба 3 | |
| 3 | К***7 | Шайба | |
| 4 | К***7 | Рычаг | |
| 5 | К***8 | Шайба | |
| 6 | 2***9 | Винт М3*8 | |
| 7 | К***1 | Заслонка воздушная | |
| 8 | К***4 | Крышка клапана разбалансировки | |
| 9 | 2***9 | Винт М4*20 | |
| 10 | К***2 | Винт эконостата | |
| 11 | 9***0 | Шайба 4 | |
| 12 | К***3 | Распылитель эконостата | |
| 13 | К***0 | Рычаг | |
| 14 | К***6 | Шпилька | |
| 15 | 9***0 | Шайба | |
| 16 | К***3 | Фиксатор | |
| 17 | 4***3 | Прокладка | |
| 18 | К***0 | Прокладка | |
| 19 | К***2 | Прокладка | |
| 20 | К***4 | Пружина | |
| 21 | К***3 | Пружина | |
| 22 | К***6 | Прокладка | |
| 23 | К***0 | Ось воздушной заслонки | |
| 24 | К***5 | Диафрагма | |
| 25 | 9***0 | Шайба 4 | |
| 26 | К***0 | Корпус поплавковой камеры | |
| 27 | 2***9 | Винт М4*12 | |
| 28 | К***9 | Пружина | |
| 29 | К***5 | Крышка | |
| 30 | К***9 | Шайба | |
| 31 | К***8 | Муфта | |
| 32 | 2***9 | Гайка М3 | |
| 33 | К***2 | Пружина | |
| 34 | К***8 | Шайба | |
| 35 | К***7 | Тарелка | |
| 36 | К***7 | Тяга | |
| 37 | 9***5 | Шплинт 1*6 | |
| 38 | К***9 | Рычаг | |
| 39 | 4***9 | Микровыключатель | |
| 41 | 9***0 | Гайка | |
| 42 | К***6 | Прокладка | |
| 43 | К***4 | Прокладка | |
| 44 | К***0 | Винт | |
| 45 | 9***0 | Гайка М6 | |
| 46 | К***6 | Пружина | |
| 47 | К***0 | Сектор с упором | |
| 48 | К***7 | Пружина | |
| 49 | К***6 | Шайба | |
| 50 | К***6 | Кольцо | |
| 51 | К***6 | Шайба | |
| 52 | 9***0 | Гайка М8*1 | |
| 53 | 9***0 | Шайба | |
| 54 | К***3 | Рычаг | |
| 55 | 9***6 | Шплинт 1*10 | |
| 56 | К***8 | Муфта | |
| 57 | К***5 | Рычаг | |
| 58 | К***2 | Винт | |
| 59 | 9***0 | Шайба 5 | |
| 60 | 2***9 | Винт М5*16 | |
| 61 | 2***9 | Винт | |
| 62 | К***6 | Пружина | |
| 63 | К***0 | Экономайзер | |
| 64 | К***7 | Винт | |
| 65 | 0***3 | Кольцо | |
| 66 | К***1 | Корпус экономайзера | |
| 67 | К***8 | Прокладка | |
| 68 | К***0 | Клапан экономайзера | |
| 70 | К***4 | Прокладка | |
| 71 | 9***0 | Шайба 6 | |
| 72 | К***7 | Рычаг | |
| 73 | К***9 | Заслонка дроссельная | |
| 74 | К***1 | Валик | |
| 75 | К***6 | Золотник | |
| 76 | К***4 | Пружина | |
| 77 | К***3 | Шайба | |
| 78 | К***4 | Втулка | |
| 79 | К***9 | Кулачок | |
| 80 | К***7 | Втулка | |
| 81 | 2***9 | Винт | |
| 82 | К***0 | Валик | |
| 83 | К***0 | Валик с рычагом | |
| 84 | К***9 | Втулка | |
| 85 | К***9 | Заслонка дроссельная | |
| 86 | К***8 | Пружина |
