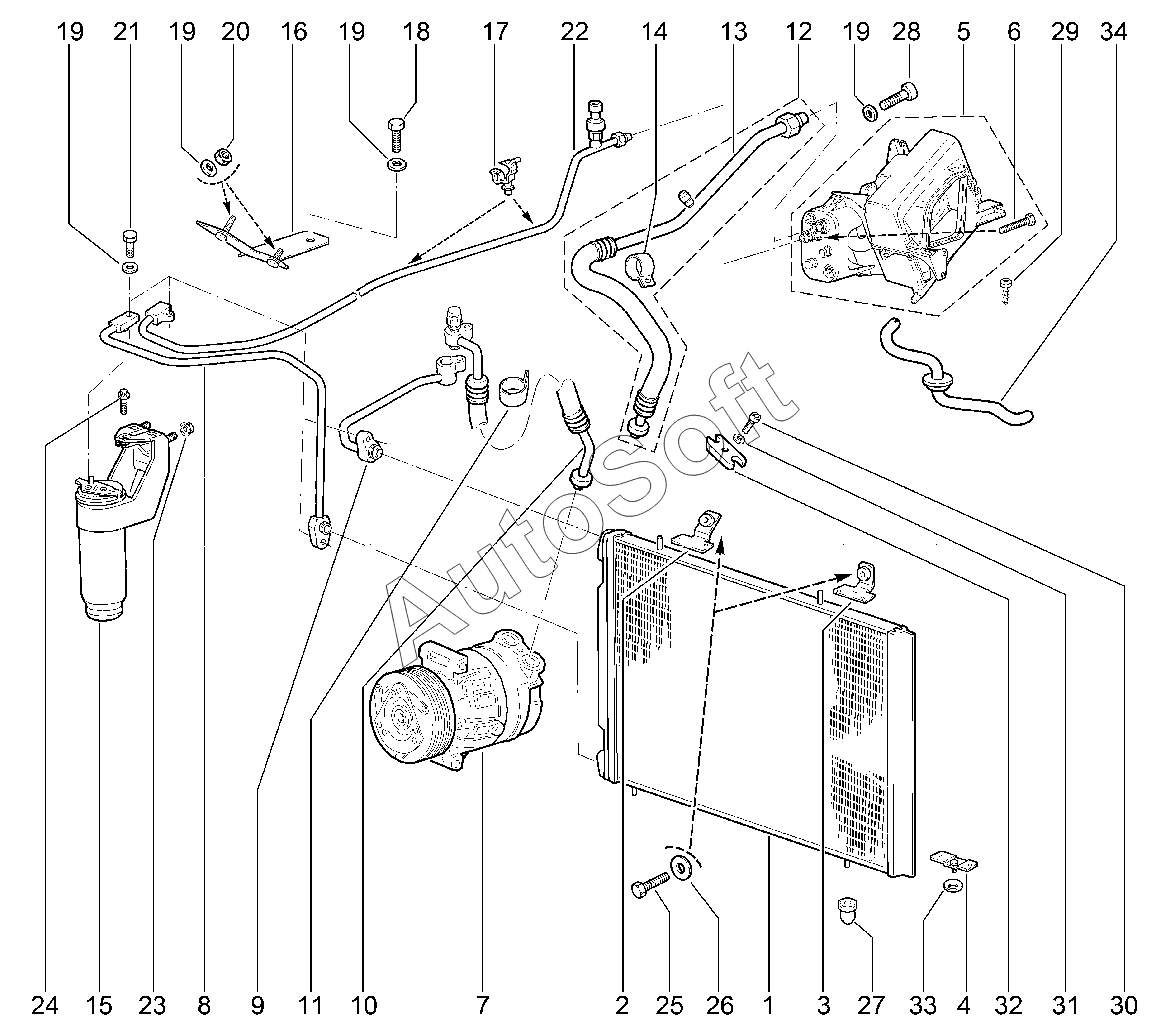

Каталог запасных частей к технике: ВАЗ LADA 2123 (2022). 620210. Система кондиционирования (LC, GLC) (до 04.2011)
25
16
17
18
19
19
19
19
20
21
22
23
24
16
26
27
28
29
30
31
32
33
34
9
2
3
4
5
6
7
8
8
9
1
10
10
11
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Конденсатор | |
| 2 | 2***0 | Кронштейн конденсатора верхний правый | |
| 3 | 2***0 | Кронштейн конденсатора верхний левый | |
| 4 | 2***0 | Кронштейн нижний в сборе | |
| 5 | 2***0 | Воздухоохладитель в сборе | |
| 6 | 0***5 | Болт | |
| 7 | 2***0 | Компрессор | |
| 8 | 2***0 | Трубка 5/16, конденсатор - ресивер | |
| 8 | 2***1 | Трубка 5/16, конденсатор - ресивер | |
| 9 | 2***0 | Трубопровод от конденсатора к компрессору | |
| 9 | 2***1 | Трубопровод компрессор-конденсер | |
| 10 | 2***0 | Трубопровод от компрессора к конденсатору | |
| 10 | 2***1 | Трубопровод конденсер-компрессор | |
| 11 | 2***0 | Хомут | |
| 12 | 2***0 | Трубопровод от испарителя к компрессору с хомутом | |
| 12 | 2***1 | Трубопровод компр.-испар. с хомутом в сб | |
| 13 | 2***0 | Трубопровод от испарителя к компрессору | |
| 14 | 2***0 | Хомут | |
| 15 | 2***0 | Ресивер в сборе | |
| 16 | 2***0 | Кронштейн крепления трубопроводов | |
| 16 | 2***5 | Кронштейн в сборе | |
| 17 | 2***0 | Клипса | |
| 18 | 0***1 | Болт М6х12 | |
| 19 | 0***1 | Шайба 6 | |
| 20 | 0***1 | Гайка М6 | |
| 21 | 2***0 | Болт | |
| 22 | 2***0 | Трубопровод высокого давления в сборе | |
| 23 | 0***1 | Гайка М8 с зубчатым буртиком | |
| 24 | 2***0 | Болт М8 | |
| 25 | 0***1 | Болт М6х20 | |
| 26 | 0***1 | Шайба 6 | |
| 27 | 2***0 | Буфер | |
| 28 | 0***1 | Винт М6х20 | |
| 29 | 0***7 | Винт М3,6х9,5 самонарезающий | |
| 30 | 2***0 | Болт | |
| 31 | 0***1 | Шайба 10 | |
| 32 | 2***0 | Фланец компрессора | |
| 33 | 0***3 | Шайба 6 пружинная коническая | |
| 34 | 2***0 | Трубка дренажная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
