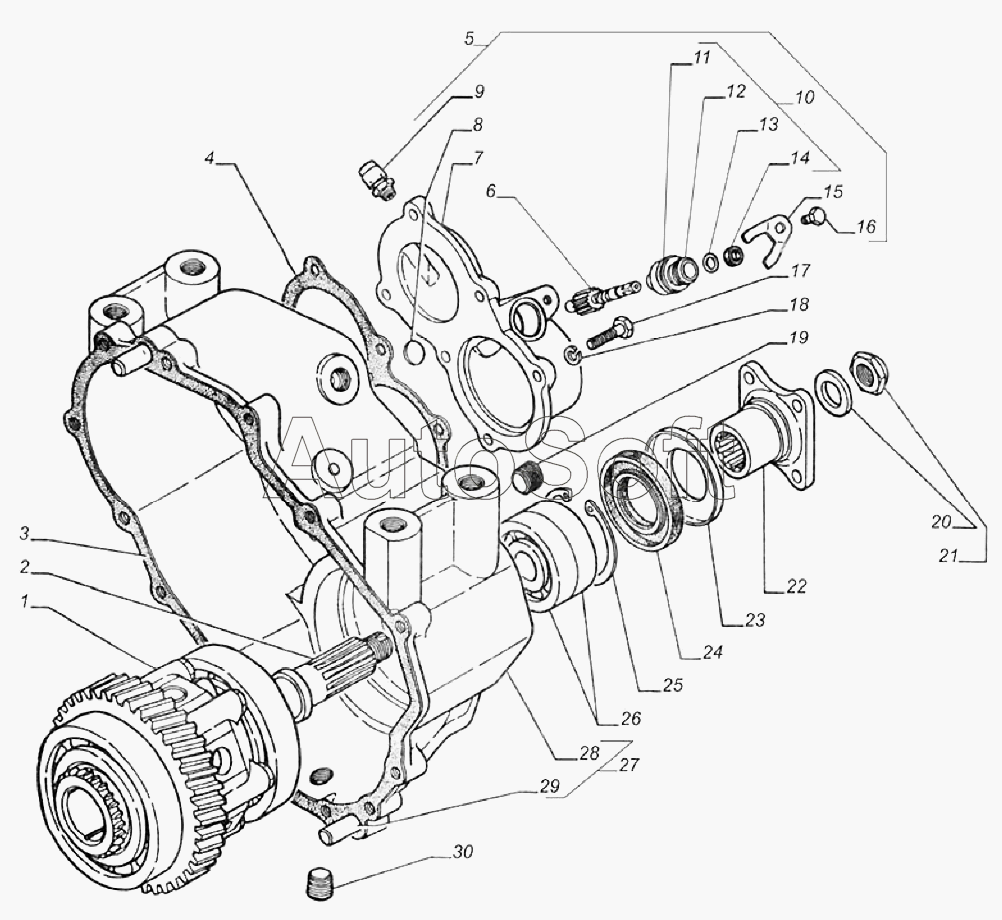

Каталог запасных частей к технике: ГАЗель 4x4 (Дополнение) (2012). Картер задний раздаточной коробки
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Дифференциал раздаточной коробки в сборе | |
| 2 | 3***0 | Вал привода заднего моста | |
| 3 | 3***7 | Прокладка картера | |
| 4 | 3***9 | Прокладка крышки | |
| 5 | 3***5 | Крышка задняя раздаточной коробки в сборе | |
| 6 | 3***4 | Шестерня спидометра ведомая | |
| 7 | 3***1 | Крышка задняя | |
| 8 | 2***П | Заглушка 16 ОСТ 37.001.173-82 | |
| 9 | 2***П | Сапун в сборе | |
| 10 | 3***9 | Штуцер гибкого вала привода спидометра в сборе | |
| 11 | 2***4 | Кольцо | |
| 12 | 3***0 | Штуцер гибкого вала привода спидометра | |
| 13 | 1***6 | Кольцо уплотнительное | |
| 14 | 1***2 | Втулка штуцера | |
| 15 | 2***1 | Стопор штуцера | |
| 16 | 2***8 | Болт М6-6gх14 | |
| 17 | 2***9 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 18 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 19 | 2***9 | Пробка КГ1/2" | |
| 20 | 2***Б | Шайба 21 | |
| 21 | 6***8 | Гайка М20х1,5 фланца крепления карданных валов лебедки к валу промежуточной опоры | |
| 22 | 1***2 | Фланец раздаточной коробки | |
| 23 | 3***6 | Защитное кольцо | |
| 24 | 3***2 | Манжета 42х75х10 | |
| 25 | 4***6 | Кольцо А72 | |
| 26 | 5***Ш | Подшипник | |
| 27 | 3***2 | Картер задний с штифтами | |
| 28 | 3***3 | Картер задний | |
| 29 | 3***4 | Штифт 13х47 | |
| 30 | 3***8 | Пробка магнитная |
