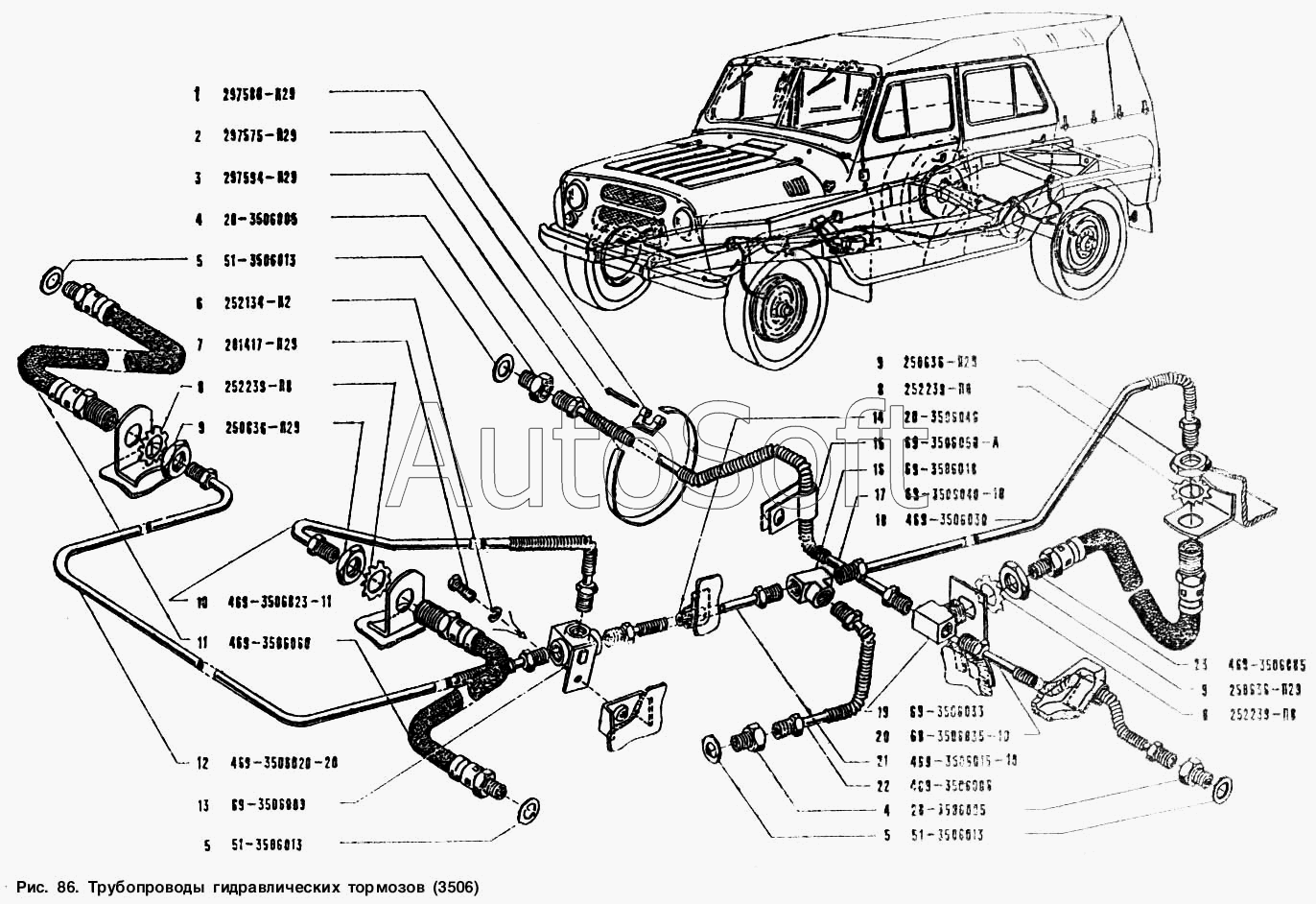

Каталог запасных частей к технике: УАЗ-3151 (1993). Трубопроводы гидравлических тормозов
12
23
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Пряжка | |
| 2 | 2***9 | Шплинт | |
| 3 | 2***9 | Лента стяжная | |
| 4 | 2***5 | Штуцер главного цилиндра | |
| 5 | 5***3 | Прокладка уплотнительная гибкого шланга | |
| 6 | 2***2 | Шайба 6 пружинная | |
| 7 | 2***9 | Болт М6х14 | |
| 8 | 2***8 | Шайба 16 пружинная с наружными зубцами | |
| 9 | 2***9 | Гайка М16х1,5 крепления гибкого шланга | |
| 10 | 4***1 | Трубка от центрального соединителя к левому переднему гибкому шлангу | |
| 11 | 4***0 | Шланг гибкий передних гидравлических тормозов | |
| 12 | 4***0 | Трубка от центрального соединителя к правому переднему гибкому шлангу | |
| 13 | 6***9 | Тройник передних гидравлических тормозов в сборе | |
| 14 | 2***6 | Трубка защитная | |
| 15 | 6***А | Хомутик крепления трубки гидравлических тормозов к заднему мосту | |
| 16 | 6***8 | Тройник центральный трубопроводов гидравлических тормозов | |
| 17 | 6***0 | Трубка от тройника к правому гидравлическому тормозу в сборе | |
| 18 | 4***0 | Трубка от соединительной муфты к заднему гибкому шлангу в сборе | |
| 19 | 6***3 | Тройник трубопровода к задним гидравлическим тормозам | |
| 20 | 6***0 | Трубка от тройника к левому заднему гидравлическому тормозу в сборе | |
| 21 | 4***0 | Трубка от центрального тройника передних гидравлических тормозое в сборе | |
| 22 | 4***6 | Трубка от главного цилиндра к центральному тройнику в сборе | |
| 23 | 4***5 | Шланг гибкий задних гидравлических тормозов |
