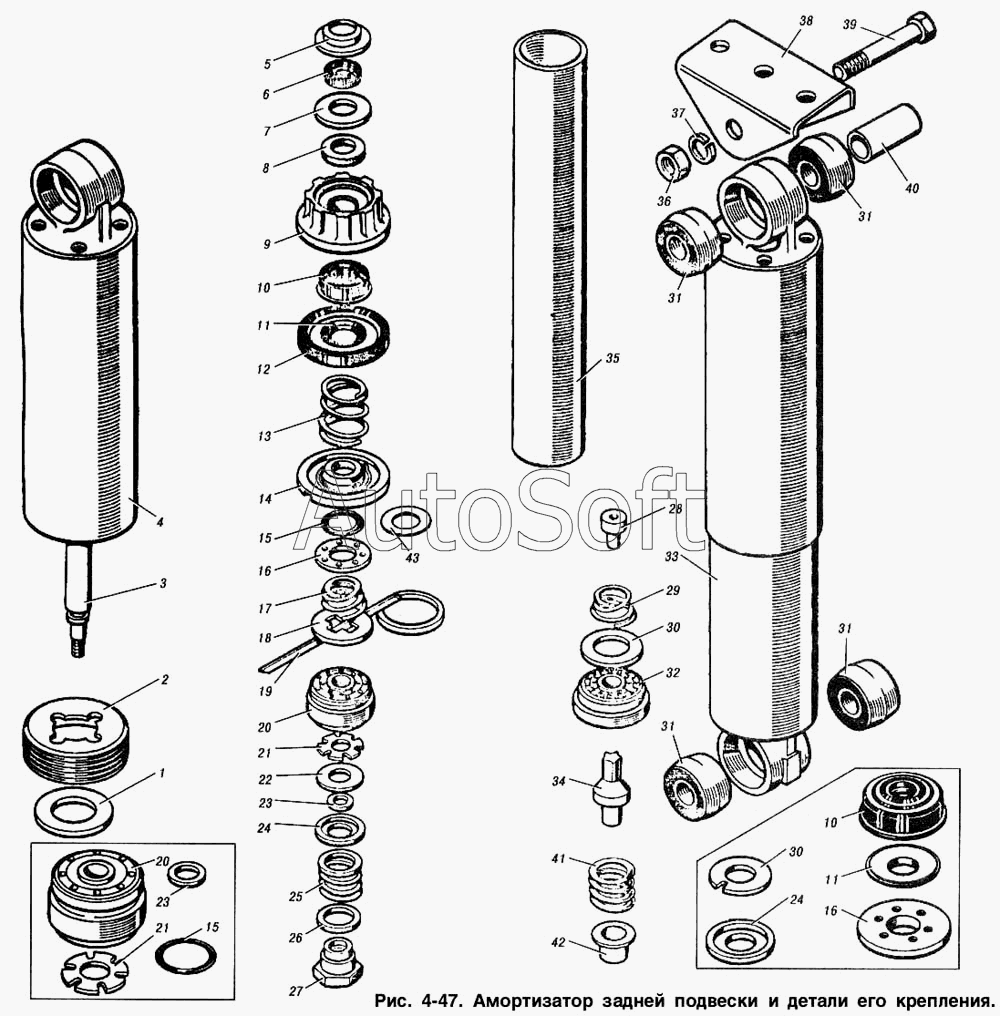

Каталог запасных частей к технике: ИЖ 2715 (1999). Амортизатор задней подвески и детали его крепления
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
43
11
1
2
3
4
5
6
7
8
9
10
408-2915670
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 408-2915670 | 4***0 | Резервуар | |
| 1 | 4***3 | Прокладка гайки резервуара | |
| 2 | 4***0 | Гайка резервуара | |
| 3 | 4***5 | Шток с проушиной | |
| 4 | 4***1 | Кожух | |
| 5 | 4***7 | Обойма верхнего уплотнения | |
| 6 | 4***6 | Уплотнение штока верхнее | |
| 7 | 4***1 | Шайба прижимная | |
| 8 | К***) | Кольцо СП-24-11 -3 (ГОСТ 6308-71) | |
| 9 | 4***5 | Обойма уплотнений | |
| 10 | 4***6 | Уплотнение штока | |
| 11 | 4***7 | Шайба уплотнения | |
| 12 | 4***3 | Уплотнение резервуара | |
| 13 | 4***8 | Пружина уплотнения | |
| 14 | 2***9 | Направляющая штока | |
| 15 | 4***Б | Уплотнение иглы клапана | |
| 16 | 4***1 | Тарелка ограничительная | |
| 17 | 4***Б | Пружина перепускного клапана | |
| 18 | 4***Б | Тарелка перепускного клапана | |
| 19 | 4***6 | Кольцо поршневое | |
| 20 | 4***5 | Поршень | |
| 21 | 4***7 | Диск дроссельный | |
| 22 | 4***8 | Диск клапана | |
| 23 | 4***1 | Шайба клапана | |
| 24 | 4***0 | Тарелка клапана | |
| 25 | 4***2 | Пружина клапана | |
| 26 | 4***3 | Шайба регулировочная | |
| 27 | 4***1 | Гайка клапана | |
| 28 | 2***8 | Седло клапана | |
| 29 | 2***4 | Пружина впускного клапана | |
| 30 | 2***6 | Тарелка клапана | |
| 31 | 4***2 | Втулка амортизатора | |
| 32 | 2***2 | Корпус клапана | |
| 33 | 4***6 | Амортизатор задней подвески | |
| 34 | 2***4 | Клапан | |
| 35 | 4***5 | Цилиндр рабочий | |
| 36 | 2***9 | Гайка М10х1 | |
| 37 | 2***9 | Шайба 10 пружинная | |
| 38 | 4***1 | Кронштейн заднего амортизатора | |
| 39 | 2***9 | Болт М10х1х55 | |
| 40 | 4***2 | Втулка распорная | |
| 41 | 2***6 | Пружина клапана сжатия | |
| 42 | 2***8 | Чашка | |
| 43 | 2***1 | Шайба |
