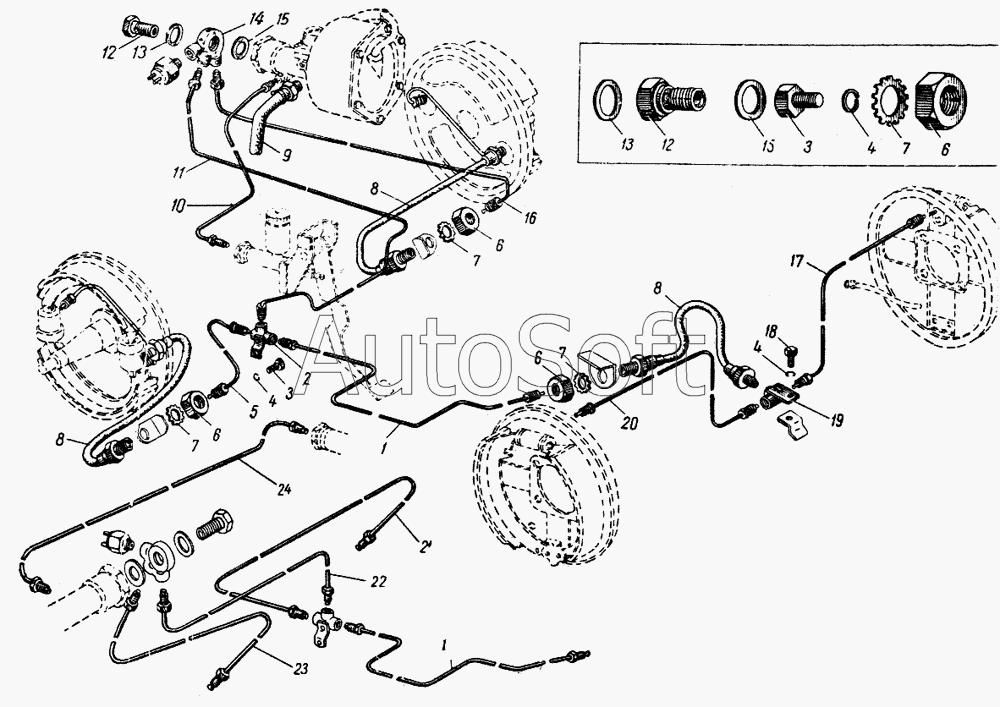

Каталог запасных частей к технике: ИЖ 412 (1995). Трубопроводы гидравлического привода тормозов
1
1
2
3
3
4
4
4
4
5
6
6
6
6
7
7
7
7
8
8
8
9
10
11
12
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-1104018 | 4***8 | Прокладка скобы крепления трубки | |
| 403-3506030-Б | 4***Б | Коллектор гидропровода тормоза | |
| 1 | 4***0 | Трубка от коллектора к задним тормозам в сборе | |
| 2 | 4***8 | Коллектор трубопроводов тормоза в сборе | |
| 3 | 2***9 | Болт крепления ограничителя открытия нижней двери задка к двери | |
| 4 | 2***9 | Шайба пружинная | |
| 4 | 2***9 | Шайба пружинная | |
| 5 | 4***0 | Трубка от коллектора к левому переднему тормозу в сборе | |
| 6 | 2***9 | Гайка крепления ручки управления жалюзи радиатора к кронштейну | |
| 7 | 2***8 | Шайба пружинная зубчатая с наружным зубом | |
| 8 | 4***1 | Шланг гибкий гидравлического привода передних и задних тормозов | |
| 9 | 4***1 | Шланг гибкий гидравлического привода передних и задних тормозов | |
| 10 | 4***0 | Трубка от главного цилиндра гидропровода к гидровакуумному усилителю тормозов в сборе | |
| 11 | 4***0 | Трубка от гидровакуумного усилителя тормозов к коллектору гидропровода в сборе | |
| 12 | 4***4 | Болт для соединения тройника (муфты) с цилиндром гидровакуумного усилителя тормозов | |
| 13 | 3***П | Шайба уплотнительная | |
| 14 | 4***1 | Тройник трубок от цилиндра гидровакуумного усилителя тормозов к коллектору трубопроводов, к переднему правому тормозу | |
| 15 | 3***П | Шайба уплотнительная | |
| 16 | 4***0 | Трубка от гидровакуумного усилителя к правому переднему тормозу в сборе | |
| 17 | 4***0 | Трубка от тройника к правому заднему тормозу в сборе | |
| 18 | 2***9 | Болт крепления нижней петли передней двери к двери | |
| 19 | 4***0 | Тройник | |
| 20 | 4***0 | Трубка от тройника к левому заднему тормозу в сборе | |
| 21 | 4***0 | Трубка от коллектора к правому переднему тормозу в сборе | |
| 22 | 4***0 | Трубка от гидровакуумного усилителя тормозов к коллектору гидропровода в сборе | |
| 23 | 4***6 | Трубка от гидровакуумного усилителя к левому переднему тормозу в сборе | |
| 24 | 4***0 | Трубка от главного цилиндра гидропровода к гидровакуумному усилителю тормозов в сборе |
