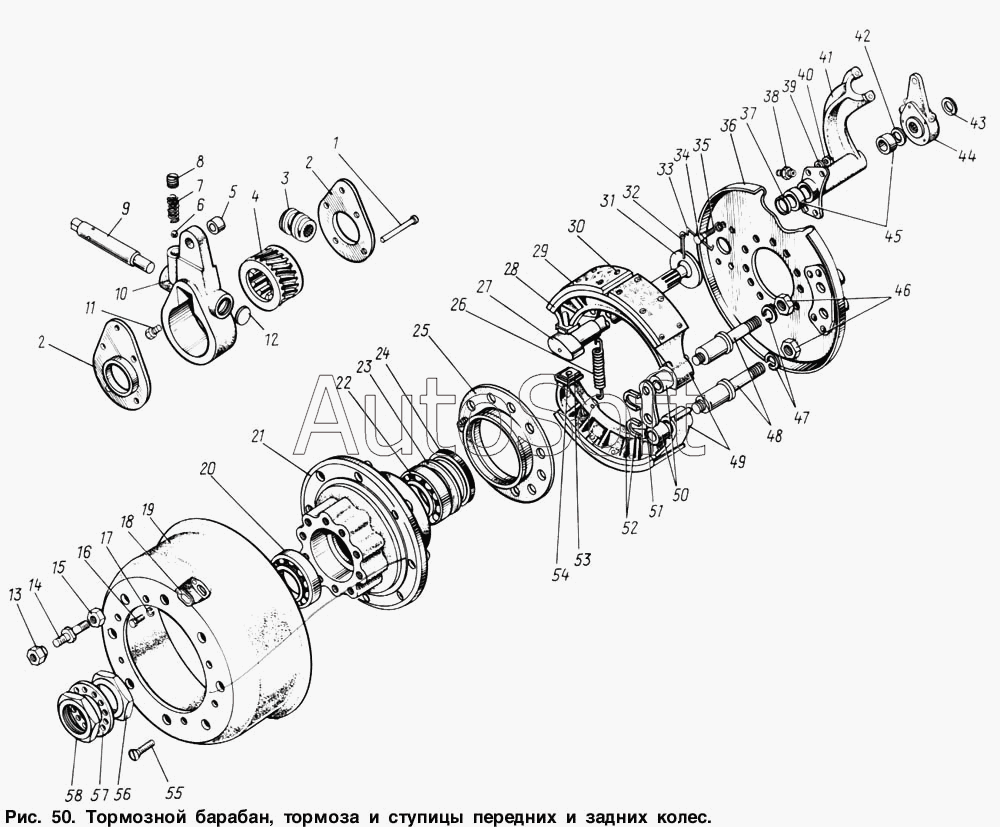

Каталог запасных частей к технике: ЗИЛ-131. Тормозной барабан, тормоза и ступицы передних и задних колес
34
42
41
40
39
38
37
36
35
43
33
32
31
30
29
28
27
26
44
45
46
47
48
49
50
51
52
53
53
54
56
57
58
4
12
11
10
9
8
7
6
5
13
3
2
2
1
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 131-3103004 | 1***4 | Ступица с тормозным барабаном, уплотнителем, подшипниками и гайками колеса правая в сборе | |
| 131-3103005 | 1***5 | Ступица с тормозным барабаном, уплотни-телем, подшипниками и гайками колеса левая в сборе | |
| 1 | 3***П | Заклепка | |
| 2 | 1***3 | Крышка корпуса регулировочного рычага | |
| 3 | 1***1 | Червяк регулировочного рычага | |
| 4 | 1***0 | Шестерня регулировочного рычага | |
| 5 | 1***9 | Втулка регулировочного рычага | |
| 6 | 3***П | Шарик-фиксатор | |
| 7 | 1***4 | Пружина | |
| 8 | 3***П | Пробка | |
| 9 | 1***2 | Ось червяка | |
| 10 | 1***7 | Корпус рычага задних тормозов в сборе | |
| 11 | 2***8 | Пробка коническая | |
| 12 | 2***8 | Заглушка | |
| 13 | 1***8 | Гайка | |
| 13 | 1***9 | Гайка (левая резьба) | |
| 14 | 1***0 | Шпилька ступицы колеса (правая резьба) | |
| 14 | 1***1 | Шпилька ступицы колеса (левая резьба) | |
| 15 | 2***8 | Гайка | |
| 16 | 2***8 | Болт | |
| 17 | 2***2 | Шайба пружинная | |
| 18 | 1***5 | Заглушка регулировочной щели тормозного барабана | |
| 19 | 1***0 | Барабан ножного тормоза | |
| 20 | 1***6 | Подшипник ступицы колеса наружный в сборе | |
| 21 | 1***5 | Ступица колеса | |
| 22 | 4***П | Подшипник | |
| 23 | 1***А | Кольцо уплотнителя предохранительное | |
| 24 | 3***П | Манжета ступицы колеса в сборе | |
| 25 | 1***8 | Уплотнитель ступицы колеса наружный правый | |
| 25 | 1***9 | Уплотнитель ступицы колеса наружный левый | |
| 26 | 1***5 | Пружина оттяжная тормозных колодок | |
| 27 | 1***0 | Кулак тормоза разжимной правый | |
| 27 | 1***1 | Кулак тормоза разжимной левый | |
| 28 | 1***2 | Колодка тормоза | |
| 29 | 1***0 | Накладка колодки ножного тормоза фрикционная | |
| 30 | 3***8 | Заклепка крепления накладки | |
| 31 | 1***0 | Шайба колодок тормоза опорная | |
| 32 | 2***8 | Шплинт | |
| 33 | 1***1 | Шплинт-проволока | |
| 34 | 3***8 | Болт | |
| 35 | 2***8 | Шайба регулировочная | |
| 36 | 1***2 | Щит ножного тормоза правый в сборе | |
| 36 | 1***3 | Щит ножного тормоза левый в сборе | |
| 37 | 1***9 | Кольцо разжимного кулака уплотнительное | |
| 38 | 3***П | Масленка в сборе | |
| 39 | 2***2 | Шайба пружинная | |
| 40 | 2***8 | Гайка | |
| 41 | 1***0 | Кронштейн тормозной камеры правый в сборе | |
| 41 | 1***1 | Кронштейн тормозной камеры левый в сборе | |
| 42 | 1***6 | Шайба регулировочная | |
| 43 | 1***8 | Шайба разжимного кулака тормоза | |
| 44 | 1***6 | Рычаг тормоза регулировочный в сборе | |
| 45 | 1***6 | Втулка кронштейна разжимного кулака заднего тормоза | |
| 46 | 2***8 | Гайка | |
| 47 | 2***2 | Шайба пружинная | |
| 48 | 1***2 | Ось колодки переднего тормоза | |
| 49 | 1***2 | Колодка тормоза в сборе | |
| 50 | 1***8 | Втулка колодки | |
| 51 | 1***3 | Накладка осей колодок | |
| 52 | 1***4 | Чека оси ролика | |
| 53 | 1***7 | Щека колодки тормоза | |
| 53 | 3***9 | Винт крепления барабана | |
| 54 | 2***8 | Винт | |
| 56 | 1***4 | Гайка подшипников ступицы колеса внутренняя в сборе | |
| 57 | 1***0 | Шайба замочная | |
| 58 | 1***2 | Гайка подшипников ступицы колеса наружная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
