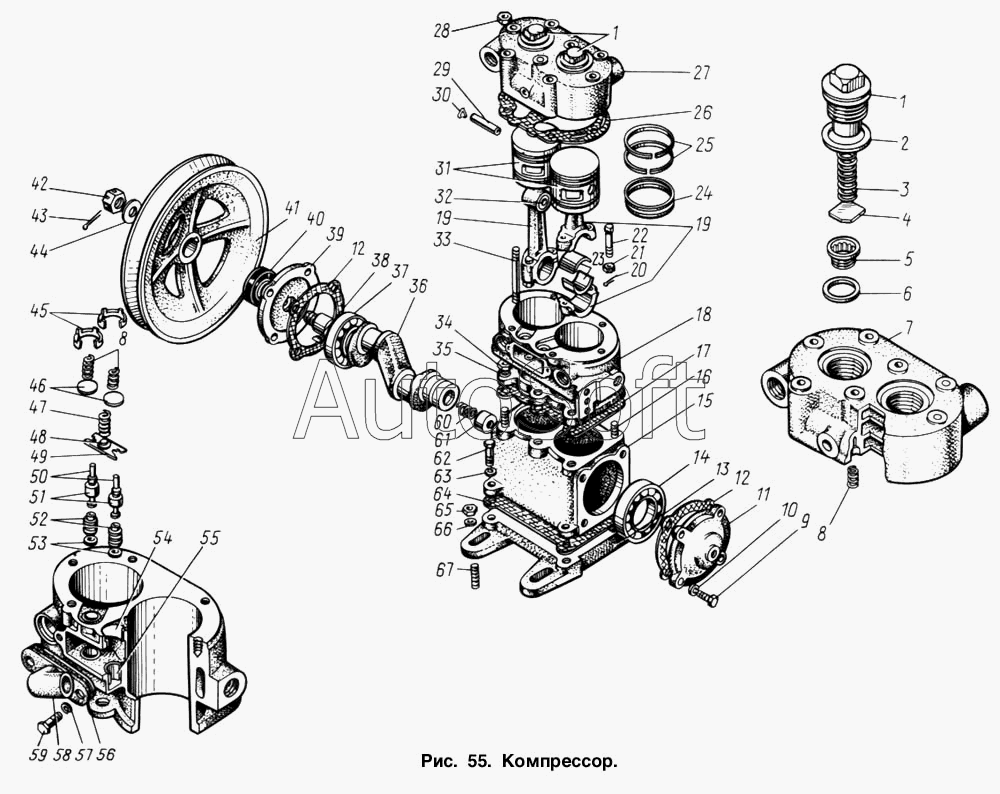

Каталог запасных частей к технике: ЗИЛ-131. Компрессор
38
47
46
45
44
43
42
41
40
39
48
37
36
35
34
33
32
31
30
29
58
67
66
65
64
63
62
61
60
59
28
57
56
55
54
53
52
51
50
49
7
6
5
4
3
2
1
1
8
18
27
26
25
24
23
22
21
20
19
19
17
16
15
14
13
12
12
11
10
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3509107 | 1***7 | Вал коленчатый с комплектом шатунных вкладышей | |
| 130-3509167 | 1***7 | Комплект поршневых колец на один компрессор номинального размера | |
| 130-3509167-Р1 | 1***1 | Комплект поршневых колец увеличенных по диаметру на 0,4 мм | |
| 130-3509167-Р2 | 1***2 | Комплект поршневых колец увеличенных по диаметру на 0,8 мм | |
| 130-3509169-А2 | 1***2 | Палец поршневой со стопорами (комплект) | |
| 1 | 1***4 | Пробка нагнетательного клапана | |
| 2 | 1***5 | Прокладка пробки | |
| 3 | 1***8 | Пружина нагнетательного клапана | |
| 4 | 1***0 | Клапан нагнетательный | |
| 5 | 1***А | Седло нагнетательного клапана | |
| 6 | 1***5 | Прокладка седла нагнетательного клапана | |
| 7 | 1***0 | Головка компрессора | |
| 8 | 1***8 | Пружина впускного клапана | |
| 9 | 2***8 | Болт | |
| 10 | 2***2 | Шайба пружинная | |
| 11 | 1***Б | Крышка картера компрессора задняя | |
| 12 | 1***3 | Прокладка передней и задней крышек картера компрессора | |
| 13 | 1***2 | Крышка картера компрессора нижняя в сборе | |
| 14 | 1***3 | Подшипник компрессора 207К5 | |
| 15 | 1***Б | Картер компрессора в сборе | |
| 16 | 3***П | Шпилька | |
| 17 | 1***8 | Прокладка блока цилиндров компрессора | |
| 18 | 1***8 | Блок цилиндров компрессора в сборе | |
| 19 | 1***А | Шатун компрессора с крышкой в сборе | |
| 20 | 2***П | Шплинт | |
| 21 | 3***П | Гайка | |
| 22 | 1***0 | Болт крышки шатуна | |
| 23 | 1***2 | Вкладыш шатуна компрессора | |
| 23 | 1***1 | Вкладыш шатуна уменьшенный по диаметру на 0,3 мм | |
| 23 | 1***2 | Вкладыш шатуна уменьшенный по диаметру на 0,6 мм | |
| 24 | 1***6 | Кольцо поршня маслосъемное | |
| 24 | 1***1 | Кольцо поршня маслосъемное увеличенное на 0,4 мм по диаметру | |
| 24 | 1***2 | Кольцо маслосъемное увеличенное на 0,8 мм по диаметру | |
| 25 | 1***4 | Кольцо поршня компрессионное | |
| 25 | 1***1 | Кольцо поршня компрессионное увеличенное на 0,4 мм по диаметру | |
| 25 | 1***2 | Кольцо поршня компрессионное увеличенное на 0,8 мм по диаметру | |
| 26 | 1***А | Прокладка головки блока цилиндров компрессора 0,8 мм | |
| 27 | 1***9 | Головка компрессора в сборе | |
| 28 | 2***8 | Гайка | |
| 29 | 1***0 | Палец поршневой | |
| 30 | 1***2 | Кольцо пальца стопорное | |
| 31 | 1***2 | Поршень компрессора | |
| 31 | 1***1 | Поршень увеличенный на 0,4 мм по диаметру | |
| 31 | 1***2 | Поршень увеличенный по диаметру на 0,8 мм | |
| 32 | 1***4 | Втулка верхней головки шатуна компрессора | |
| 33 | 3***8 | Шпилька | |
| 34 | 3***8 | Гайка | |
| 35 | 2***2 | Шайба пружинная | |
| 36 | 1***А | Вал коленчатый | |
| 37 | 1***3 | Подшипник компрессора 207К5 | |
| 38 | 4***П | Шпонка сегментная | |
| 39 | 1***А | Крышка передняя | |
| 40 | 1***2 | Манжета передней крышки картера в сборе | |
| 41 | 1***0 | Шкив компрессора | |
| 42 | 2***8 | Гайка | |
| 43 | 2***8 | Шплинт | |
| 44 | 2***8 | Шайба | |
| 45 | 1***3 | Направляющая впускного клапана | |
| 46 | 1***6 | Клапан впускной | |
| 47 | 1***2 | Пружина коромысла впускных клапанов | |
| 48 | 1***5 | Направляющая пружины | |
| 49 | 1***2 | Коромысло впускных клапанов | |
| 50 | 1***Б | Шток впускного клапана | |
| 51 | 1***Б | Гнездо штока впускного клапана | |
| 52 | 1***2 | Плунжер впускного клапана | |
| 53 | 1***А | Кольцо уплотнительное плунжера впускного клапана | |
| 54 | 1***9 | Седло впускного клапана | |
| 55 | 1***Б | Втулка плунжера компрессора | |
| 56 | 1***0 | Прокладка патрубка подвода воздуха | |
| 57 | 2***2 | Шайба пружинная | |
| 58 | 1***Б | Патрубок компрессора впускной | |
| 59 | 2***8 | Болт | |
| 60 | 1***3 | Пружина уплотнителя задней крышки | |
| 61 | 1***4 | Уплотнитель задней крышки компрессора | |
| 62 | 2***8 | Болт | |
| 63 | 2***2 | Шайба пружинная | |
| 64 | 1***Б | Прокладка нижней крышки картера компрессора | |
| 65 | 2***8 | Гайка | |
| 66 | 2***8 | Шайба регулировочная | |
| 67 | 3***8 | Шпилька |
