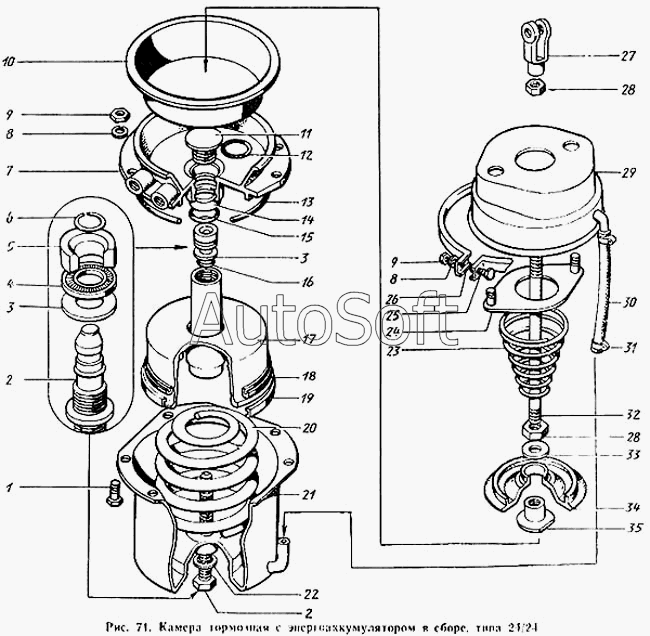

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Камера тормозная с энергоаккумулятором в сборе, типа 24/24
1
2
2
3
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3519200-01 | 1***1 | Камера тормозная с пружинным энергоаккумулятором в сборе | |
| 100-3519209-01 | 1***1 | Комплект запасных частей | |
| 100-3519260 | 1***0 | Энергоаккумулятор пружинный, тип 24/24 в сборе | |
| 1 | 3***9 | Болт | |
| 2 | 1***2 | Винт | |
| 3 | 4***9 | Кольцо подшипника | |
| 4 | 4***П | Подшипник игольчатый упорный | |
| 5 | 1***4 | Кольцо упорное | |
| 6 | 4***1 | Кольцо упорное | |
| 7 | 1***0 | Фланец | |
| 8 | 3***2 | Шайба пружинная специальная | |
| 9 | 2***9 | Гайка | |
| 10 | 1***0 | Мембрана | |
| 11 | 1***6 | Толкатель | |
| 12 | 1***5 | О-образное кольцо | |
| 13 | 1***9 | Кольцо | |
| 14 | 1***8 | Кольцо направляющее толкателя | |
| 15 | 1***7 | Кольцо | |
| 16 | 1***3 | Кольцо | |
| 17 | 1***0 | Поршень цилиндра в сборе | |
| 18 | 1***0 | Уплотнитель | |
| 19 | 1***8 | Кольцо направляющее | |
| 20 | 1***8 | Пружина | |
| 21 | 1***2 | Цилиндр энергоаккумулятора в сборе | |
| 22 | 3***П | Шайба уплотнительная | |
| 23 | 1***4 | Пружина | |
| 24 | 1***5 | Фланец корпуса в сборе | |
| 25 | 3***9 | Болт | |
| 26 | 1***6 | Хомут | |
| 27 | 1***8 | Вилка штока | |
| 28 | 2***9 | Гайка | |
| 29 | 1***0 | Корпус в сборе | |
| 30 | 1***3 | Шланг энергоаккумулятора | |
| 31 | 3***П | Хомут в сборе | |
| 32 | 1***4 | Шток тормозной камеры | |
| 33 | 2***9 | Шайба | |
| 34 | 1***5 | Диск | |
| 35 | 1***6 | Колпачок |
