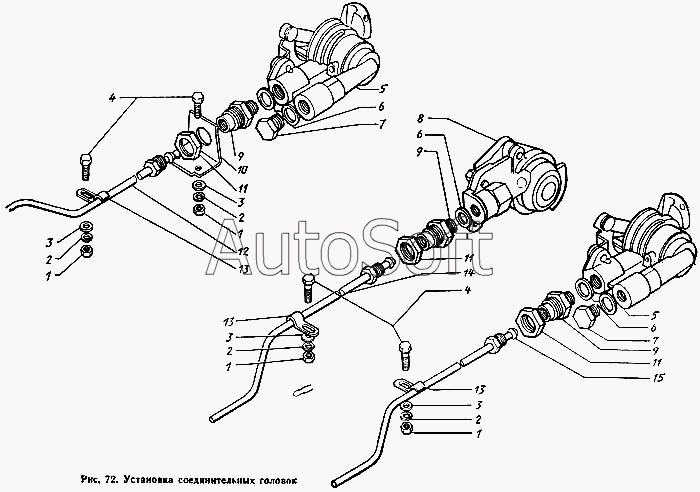

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Установка соединительных головок
14
15
12
1
1
1
1
2
2
2
2
3
3
3
3
4
4
5
5
6
6
6
7
7
8
9
9
9
10
11
11
11
12
12
13
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 2***9 | Шайба | |
| 4 | 2***9 | Болт | |
| 5 | 1***0 | Головка соединительная автоматическая | |
| 6 | 3***П | Шайба | |
| 7 | 3***9 | Пробка предохранительная | |
| 8 | 1***0 | Головка соединительная тип "А" в сборе | |
| 9 | 3***9 | Штуцер проходной | |
| 10 | 1***7 | Кронштейн | |
| 11 | 1***9 | Гайка крепления крана | |
| 12 | 1***8 | Трубка от одинарного защитного клапана к головке питающей магистрали | |
| 12 | 1***8 | Трубка от одинарного защитного клапана к головке питающей магистрали | |
| 13 | 3***9 | Скоба | |
| 14 | 1***0 | Трубка от клапана управления тормозами прицепа с однопроводным приводом к головке соединительной магистрали прицепа | |
| 14 | 1***0 | Трубка от клапана управления тормозами прицепа с однопроводным приводом к головке соединительной магистрали прицепа | |
| 15 | 1***2 | Трубка от клапана управления тормозами прицепа с двухпроводным приводом к головке тормозной питающей магистрали | |
| 15 | 1***2 | Трубка от клапана управления тормозами прицепа с двухпроводным приводом к головке тормозной питающей магистрали |
