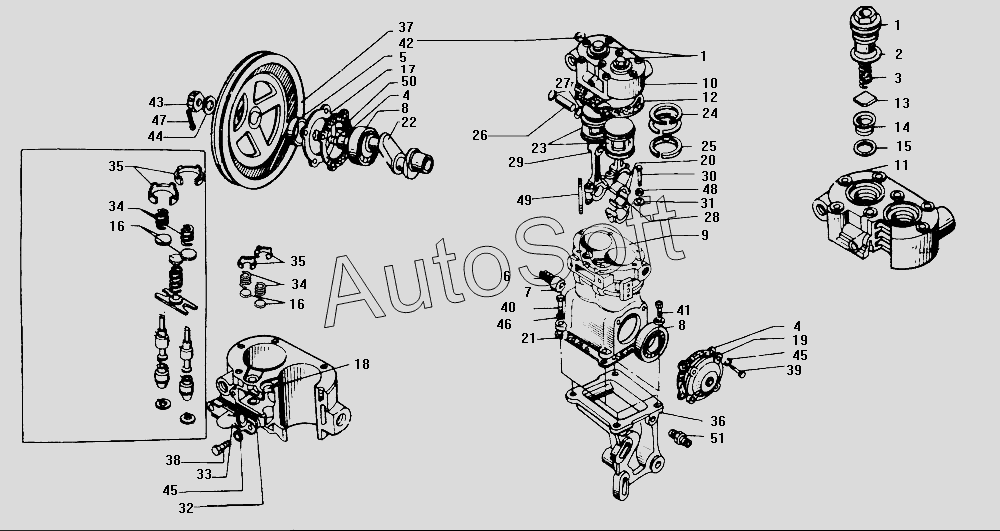

Каталог запасных частей к технике: ЗИЛ-130 (1985). Компрессор
27
35
35
34
34
33
32
31
30
29
28
36
26
22
21
19
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
3
20
23
24
25
1
1
2
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3509010-Б | 1***Б | Компрессор в сборе | |
| 130-3509167-01 | 1***1 | Комплект поршневых колец | |
| 130-3509167-61 | 1***1 | Комплект поршневых колец, увеличенных на 0,4мм по диаметру | |
| 130-3509167-62 | 1***2 | Комплект поршневых колец, увеличенных на 0,8мм по диаметру | |
| 1 | 1***4 | Пробка нагнетательного клапана | |
| 2 | 1***5 | Прокладка пробки | |
| 3 | 1***8 | Пружина нагнетательного клапана | |
| 4 | 1***3 | Прокладка передней и задней крышек картера компрессора | |
| 5 | 1***2 | Манжета передней крышки картера в сборе | |
| 6 | 1***3 | Пружина уплотнителя задней крышки | |
| 7 | 1***1 | Уплотнитель задней крышки | |
| 8 | 1***3 | Подшипник компрессора 207К5 | |
| 9 | 1***1 | Блок-картер в сборе | |
| 10 | 1***3 | Головка компрессора в сборе | |
| 11 | 1***2 | Головка компрессора | |
| 12 | 1***А | Прокладка головки блока цилиндров компрессора 0,8 мм | |
| 13 | 1***0 | Клапан нагнетательный | |
| 14 | 1***А | Седло нагнетательного клапана | |
| 15 | 1***5 | Прокладка седла нагнетательного клапана | |
| 16 | 1***6 | Клапан впускной | |
| 17 | 1***А | Крышка передняя | |
| 18 | 1***9 | Седло впускного клапана | |
| 19 | 1***Б | Крышка картера компрессора задняя | |
| 20 | 1***2 | Вкладыш шатуна компрессора | |
| 20 | 1***1 | Вкладыш, уменьшенный на 0,3 мм по диаметру | |
| 20 | 1***2 | Вкладыш, уменьшенный на 0,6 мм по диаметру | |
| 21 | 1***Б | Прокладка нижней крышки картера компрессора | |
| 22 | 1***7 | Вал коленчатый с комплектом шатунных вкладышей | |
| 22 | 1***1 | Вал коленчатый | |
| 23 | 1***2 | Поршень номинального размера | |
| 23 | 1***1 | Поршень, увеличенный на 0,4 мм по диаметру | |
| 23 | 1***2 | Поршень увеличенный на 0,8 мм по диаметру | |
| 24 | 1***1 | Кольцо компрессионное | |
| 24 | 1***1 | Кольцо компрессионное, увеличенное на 0,4 мм по диаметру | |
| 24 | 1***2 | Кольцо компрессионное, увеличенное на 0,8 мм по диаметру | |
| 25 | 1***6 | Кольцо поршня маслосъемное | |
| 25 | 1***1 | Кольцо поршня маслосъемное увеличенное на 0,4 мм по диаметру | |
| 25 | 1***2 | Кольцо маслосъемное увеличенное на 0,8 мм по диаметру | |
| 26 | 1***0 | Палец поршневой | |
| 27 | 1***2 | Кольцо пальца стопорное | |
| 28 | 1***5 | Шатун с поршнем в сборе | |
| 28 | 1***4 | Шатун в сборе | |
| 29 | 1***4 | Втулка верхней головки шатуна компрессора | |
| 30 | 1***0 | Болт | |
| 31 | 1***1 | Шайба замочная | |
| 32 | 1***0 | Прокладка патрубка подвода воздуха | |
| 33 | 1***Б | Патрубок компрессора впускной | |
| 34 | 1***8 | Пружина впускного клапана | |
| 35 | 1***3 | Направляющая впускного клапана | |
| 36 | 1***0 | Крышка нижняя | |
| 37 | 1***0 | Шкив компрессора | |
| 38 | 2***8 | Болт | |
| 39 | 2***8 | Болт | |
| 40 | 2***8 | Болт | |
| 41 | 2***8 | Болт | |
| 42 | 2***8 | Гайка | |
| 43 | 2***8 | Гайка | |
| 44 | 2***8 | Шайба | |
| 45 | 2***2 | Шайба пружинная | |
| 46 | 2***2 | Шайба пружинная | |
| 47 | 2***8 | Шплинт | |
| 48 | 3***1 | Гайка | |
| 49 | 3***8 | Шпилька | |
| 50 | 4***П | Шпонка сегментная | |
| 51 | 4***8 | Штуцер |
