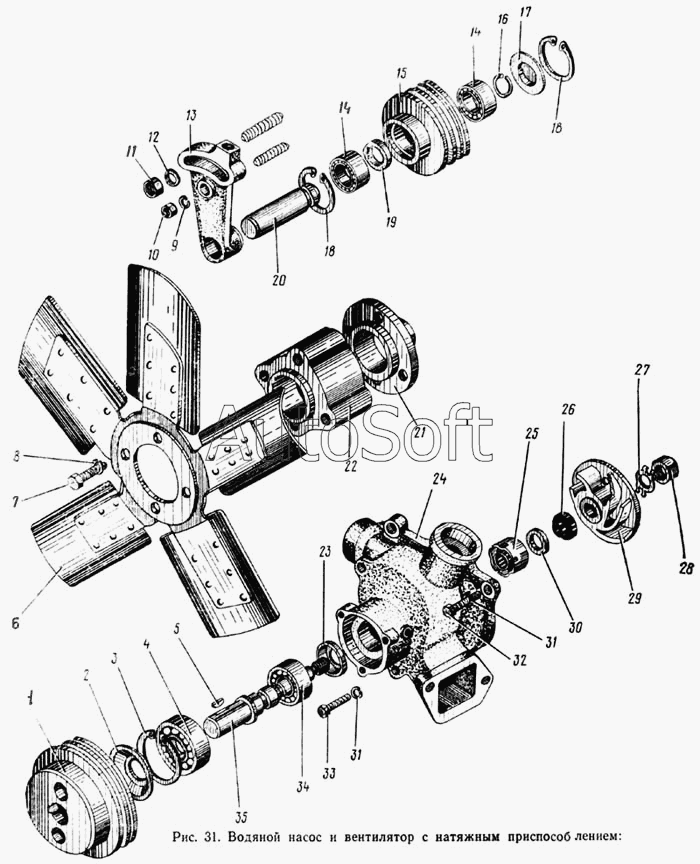

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Водяной насос и вентилятор с натяжным приспособлением
25
15
16
17
18
18
19
20
21
22
23
24
14
14
26
27
28
29
30
31
31
32
33
34
35
4
1
2
3
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1/34539/21 | 1***1 | Шпилька крепления рычага | |
| 1/35329/21 | 1***1 | Шпилька крепления натяжного приспособления | |
| 740.1303099 | 7***9 | Кольцо уплотнительное перепускной трубки | |
| 740.1307075 | 7***5 | Кольцо уплотнительное водяного насоса | |
| 740.1307170 | 7***0 | Ремень привода водяного насоса | |
| 740.1308020 | 7***0 | Ремень привода вентилятора | |
| 740.1308110 | 7***0 | Натяжное приспособление в сборе | |
| 740.1308842 | 7***2 | Рычаг натяжного приспособления в сборе | |
| 1 | 7***0 | Шкив привода водяного насоса | |
| 2 | 7***7 | Шайба пылеотражательная | |
| 3 | 8***2 | Кольцо упорное | |
| 4 | 7***7 | Подшипник | |
| 5 | 8***2 | Шпонка сегментная | |
| 6 | 7***0 | Крыльчатка вентилятора в сборе | |
| 7 | 2***8 | Болт крепления крыльчатки | |
| 8 | 2***2 | Шайба пружинная | |
| 9 | 1***3 | Шайба пружинная | |
| 10 | 1***1 | Гайка | |
| 11 | 1***1 | Гайка | |
| 12 | 1***1 | Шайба плоская | |
| 13 | 7***4 | Рычаг натяжного приспособления | |
| 14 | 7***0 | Шарикоподшипник шкива | |
| 15 | 7***2 | Шкив натяжного приспособления | |
| 16 | 7***3 | Кольцо запорное | |
| 17 | 7***1 | Крышка шкива | |
| 18 | 7***1 | Кольцо пружинное упорное | |
| 19 | 7***3 | Кольцо распорное подшипников | |
| 20 | 7***6 | Ось шкива | |
| 21 | 7***0 | Ступица крыльчатки вентилятора | |
| 22 | 1***7 | Проставка вентилятора | |
| 23 | 7***7 | Шайба водоотражательная | |
| 24 | 7***0 | Корпус водяного насоса | |
| 25 | 2***3 | Сальник водяного насоса | |
| 26 | 7***0 | Кольцо уплотнительное | |
| 27 | 8***П | Шайба стопорная | |
| 28 | 8***П | Гайка колпачковая крепления крыльчатки | |
| 29 | 7***0 | Крыльчатка водяного насоса | |
| 30 | 7***0 | Кольцо упорное | |
| 31 | 1***3 | Шайба пружинная | |
| 32 | 1***1 | Болт | |
| 33 | 1***1 | Болт | |
| 34 | 7***0 | Подшипник | |
| 35 | 7***0 | Валик водяного насоса |
