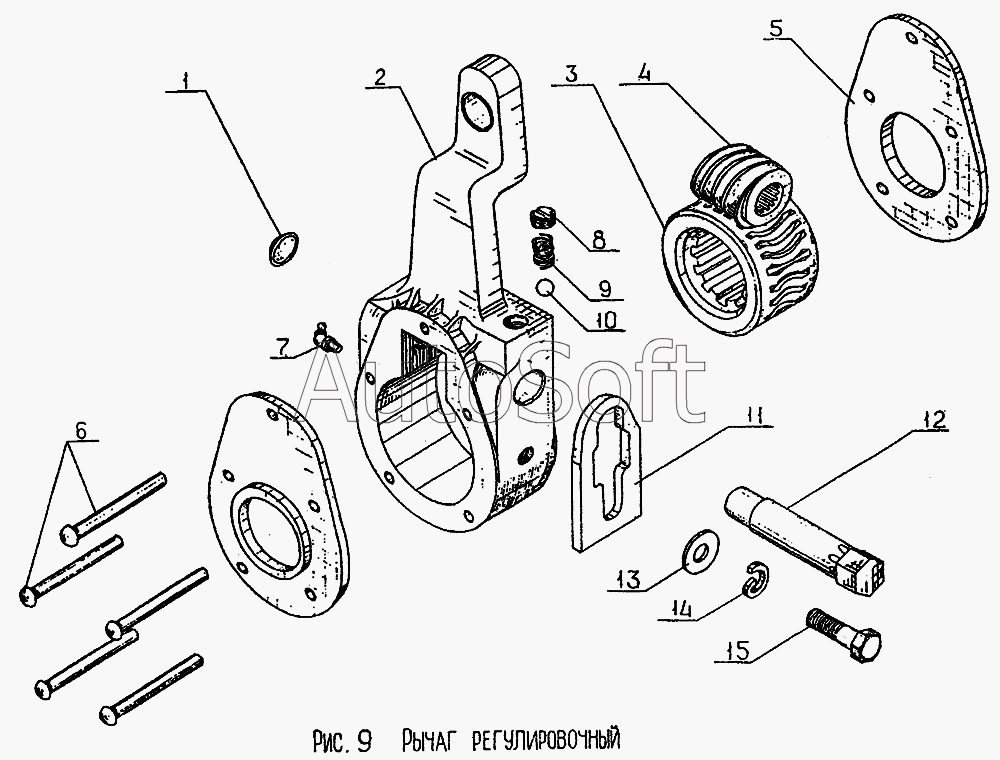

Каталог запасных частей к технике: ЧМЗАП-9990 (2000). Рычаг регулировочный
8
15
15
14
14
13
13
12
12
11
11
10
10
9
9
1
8
7
7
6
6
5
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Заглушка 16.016 ГОСТ 3111-81 | |
| 2 | 9***0 | Корпус регулировочного рычага правый | |
| 2 | 9***0 | Корпус регулировочного рычага левый | |
| 3 | 5***0 | Шестерня рычага | |
| 3 | 5***0 | Шестерня рычага | |
| 4 | 5***1 | Червяк рычага | |
| 4 | 5***1 | Червяк рычага | |
| 5 | 5***3 | Крышка корпуса | |
| 5 | 5***3 | Крышка корпуса | |
| 6 | 2***1 | Заклепка 6x55.01. ГОСТ 10299-80 | |
| 6 | 2***1 | Заклепка 6x55.01. ГОСТ 10299-80 | |
| 7 | 2***0 | Масленка 2,3.45Ц6xp ГОСТ 19853 | |
| 7 | 2***0 | Масленка 2,3.45Ц6xp ГОСТ 19853 | |
| 8 | 2***0 | Пробка фиксатора | |
| 8 | 2***0 | Пробка фиксатора | |
| 9 | 5***0 | Пружина регулировочного рычага | |
| 9 | 5***0 | Пружина регулировочного рычага | |
| 10 | 2***В | Шарик фиксатора | |
| 10 | 2***В | Шарик фиксатора | |
| 11 | 5***0 | Пластина стопорная | |
| 11 | 5***0 | Пластина стопорная | |
| 12 | 5***2 | Ось червяка | |
| 12 | 5***2 | Ось червяка | |
| 13 | 2***5 | Шайба 8 ОСТ37.001.144-75 | |
| 13 | 2***5 | Шайба 8 ОСТ37.001.144-75 | |
| 14 | 2***5 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 14 | 2***5 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 15 | 2***4 | Болт М8-6gx16.68.016 ГОСТ 7796-70 | |
| 15 | 2***4 | Болт М8-6gx16.68.016 ГОСТ 7796-70 |
