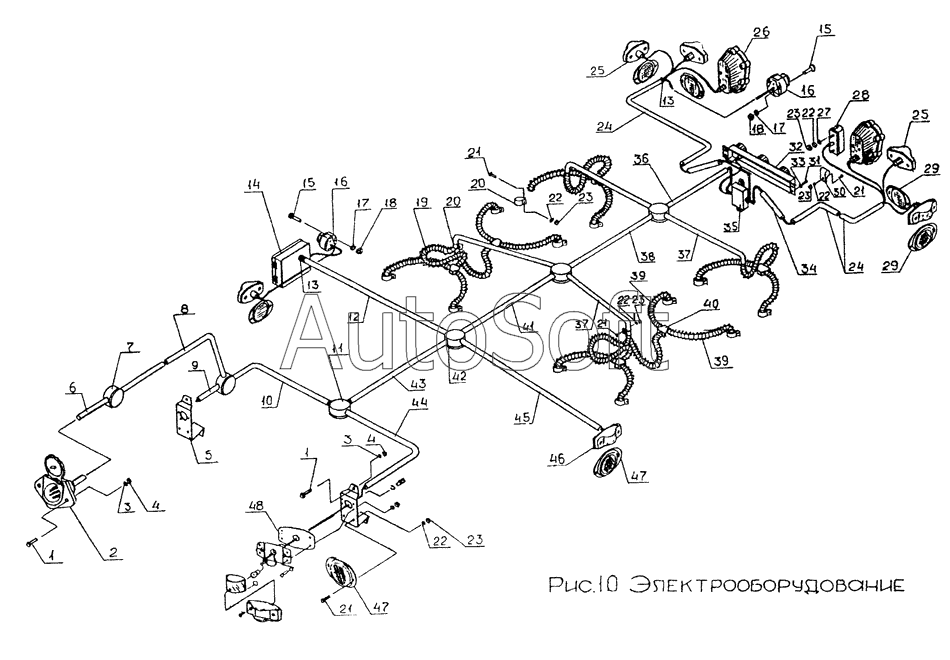

Каталог запасных частей к технике: ЧМЗАП-9990 (2000). Электрооборудование
37
37
25
25
26
27
28
29
29
30
31
32
33
34
35
36
24
38
39
39
40
41
42
43
44
45
46
47
47
48
13
13
2
3
3
4
4
5
6
7
8
9
10
11
12
1
1
14
15
15
16
16
17
17
18
18
19
20
20
21
21
21
21
22
22
22
22
22
23
23
23
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | Болт М8-6gx20.68.016 ГОСТ 7796-70 | |
| 2 | S***1 | Семиконтактная розетка SW 28891 | |
| 3 | 2***5 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 4 | 2***0 | Гайка 2М8.6Н. 6.016 ГОСТ 5915-70 | |
| 5 | 6***4 | Кронштейн фонаря | |
| 6 | 6***0 | Труба | |
| 7 | 9***8 | Коробка протяжная | |
| 8 | 6***1 | Труба | |
| 9 | 6***4 | Труба | |
| 10 | 6***2 | Труба | |
| 11 | 9***4 | Коробка протяжная | |
| 12 | 9***0 | Труба | |
| 13 | 9***0 | Втулка резиновая защитная | |
| 14 | 9***6 | Коробка с крышкой | |
| 15 | 2***0 | Винт В2.М5-6gx40.48.013 ГОСТ 17475-80 | |
| 16 | П***0 | Розетка переносной лампы ПС400-3723200 | |
| 17 | 2***4 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 18 | 2***4 | Гайка М5.6Н.013 ГОСТ 5927-70 | |
| 19 | 9***0 | Пружина предохранительная гибкого шланга | |
| 20 | 3***1 | Кляммер 34 | |
| 21 | 2***0 | Болт М6-6gx20.68.016 ГОСТ 7798-70 | |
| 22 | 2***4 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 23 | 2***8 | Гайка М6. 6Н. 6.016 ГОСТ 5915-70 | |
| 24 | 6***2 | Труба правая | |
| 24 | 6***3 | Труба левая | |
| 25 | Ф***4 | Фонарь габаритный MS 35423-4 | |
| 26 | С***1 | Стоп сигнал МS 52125-1 | |
| 27 | 2***4 | Шайба | |
| 28 | Ф***0 | Фонарь освещения номерного знака ФП134-3717010 | |
| 29 | С***1 | Световозвращатель МS 35387-1 | |
| 30 | 3***7 | Кляммер 14 | |
| 31 | 2***6 | Винт ВМЗ-6gx 14.48.013 ГОСТ 17473 | |
| 32 | У***R | Установка идентификационной лампы 10744R | |
| 33 | 2***0 | Шайба ЗТ 65Г 06 ГОСТ 6402 | |
| 34 | 6***7 | Труба | |
| 35 | П***0 | Панель соединительная 17.3723000 | |
| 36 | 6***0 | Труба | |
| 37 | 9***6 | Труба | |
| 38 | 6***5 | Труба | |
| 39 | 9***0 | Пружина предохранительная гибкого шланга | |
| 40 | 6***0 | Тройник | |
| 41 | 6***4 | Труба | |
| 42 | 9***2 | Коробка протяжная | |
| 43 | 6***3 | Труба | |
| 44 | 6***1 | Труба | |
| 45 | 6***6 | Труба | |
| 46 | Ф***3 | Фонарь габаритный MS 35423-3 | |
| 47 | С***2 | Световозвращатель MS 35387-2 | |
| 48 | 6***1 | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
