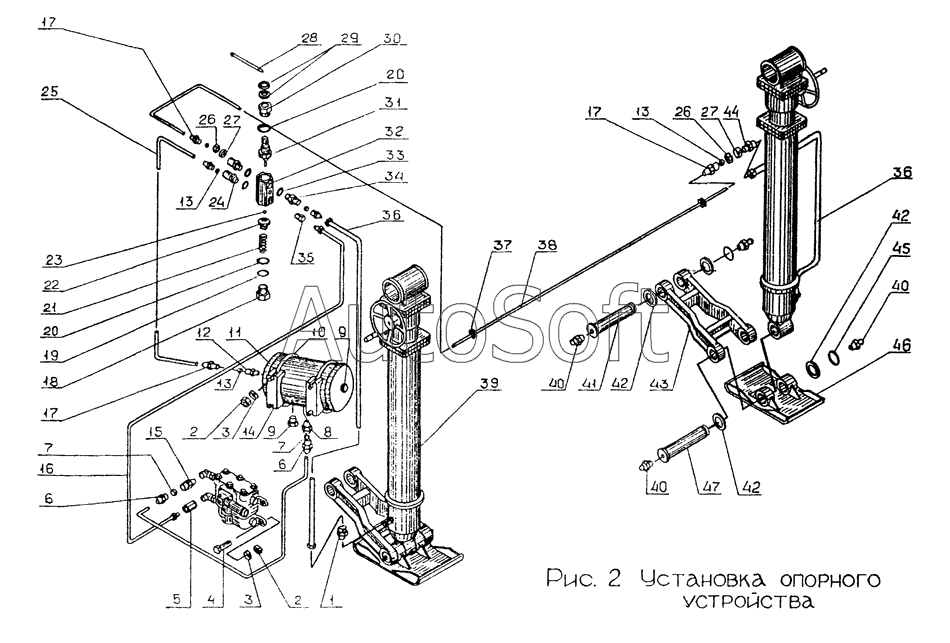

Каталог запасных частей к технике: ЧМЗАП-9990 (2000). Установка опорного устройства
1
2
2
3
3
4
5
6
6
7
7
8
8
9
10
11
12
13
13
13
14
15
16
17
17
17
18
19
20
20
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
40
40
41
42
42
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Штуцер | |
| 2 | 2***0 | Гайка 2М8.6Н. 6.016 ГОСТ 5915-70 | |
| 3 | 2***5 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 4 | 2***2 | Болт М8-6gx35.68.016 ГОСТ 7796-70 | |
| 5 | 4***1 | Штуцер проходной | |
| 6 | 3***1 | Гайка накидная 2Н 14 | |
| 7 | 3***1 | Муфта конусная 14 | |
| 8 | 3***1 | Штуцер ввертный 1-14 | |
| 9 | 2***3 | Пробка КГ 3/8" | |
| 10 | 5***0 | Хомут крепления баллона | |
| 11 | 5***0 | Бак | |
| 12 | 7***0 | Штуцер ввертной | |
| 13 | 4***1 | Муфта конусная | |
| 14 | 5***Б | Прокладка баллона | |
| 15 | 4***2 | Штуцер проходной | |
| 16 | 5***0 | Трубка | |
| 17 | 4***1 | Гайка накидная | |
| 18 | 9***8 | Пробка | |
| 19 | 9***2 | Прокладка | |
| 20 | 9***0 | Прокладка | |
| 21 | 5***2 | Пружина | |
| 22 | 9***0 | Упор пружины | |
| 23 | 2***3 | Шарик стопора | |
| 24 | 9***2 | Штуцер | |
| 25 | 9***0 | Трубка | |
| 26 | 2***8 | Гайка М18x1,5.6Н.6.016 ГОСТ 5915-70 | |
| 27 | 2***0 | Шайба 18 ОТ 65Г 06 ГОСТ 6402-70 | |
| 28 | 9***6 | Рукоятка | |
| 29 | Г***3 | Кольцо 018-022-25-2-2 ГОСТ 9833 | |
| 30 | 9***6 | Втулка | |
| 31 | 9***1 | Золотник | |
| 32 | 9***2 | Корпус | |
| 33 | 5***8 | Кольцо уплотнительное | |
| 34 | 9***4 | Штуцер | |
| 35 | 3***2 | Штуцер ввертной | |
| 36 | 5***0 | Шланг | |
| 37 | 5***2 | Втулка резиновая | |
| 38 | 9***0 | Трубка | |
| 39 | 5***А | Устройство опорное в сборе | |
| 40 | 2***0 | Масленка 1,3.Ц6xp ГОСТ 19853 | |
| 41 | 9***2 | Ост. кронштейна подкоски рычага | |
| 42 | 9***9 | Шайба | |
| 43 | 5***3 | Рычаг лапы опорного устройсгва | |
| 44 | 9***5 | Штуцер | |
| 45 | 9***4 | Кольцо стопорное | |
| 46 | 5***0 | Лапа опорного устройства с кронштейном | |
| 47 | 9***0 | Ось кронштейна лапы |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
