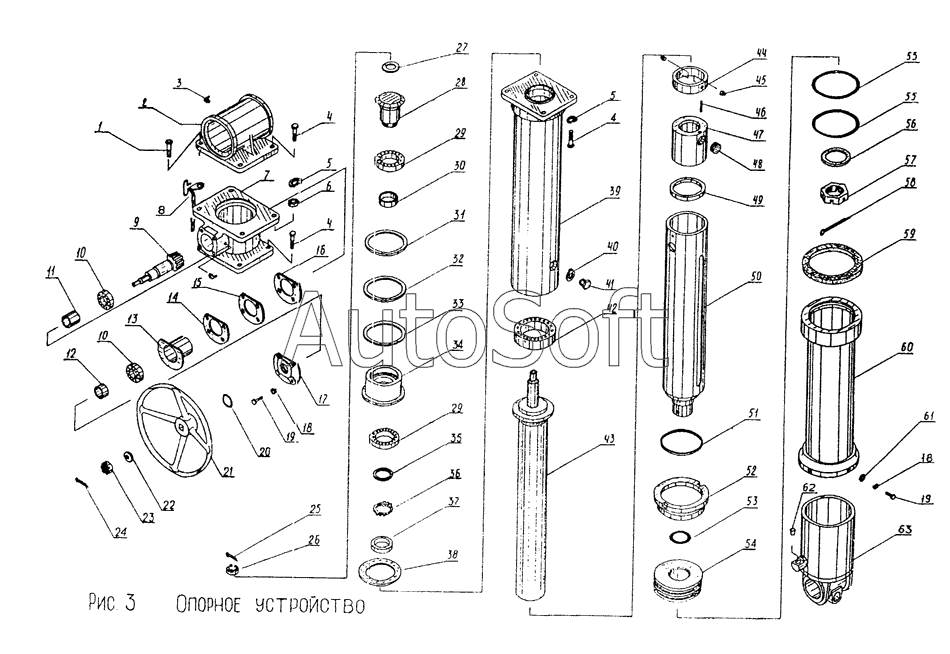

Каталог запасных частей к технике: ЧМЗАП-9990 (2000). Опорное устройство
48
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
32
49
50
51
52
53
54
55
55
56
57
58
59
60
61
62
63
17
2
3
4
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
1
18
18
19
19
20
21
22
23
24
25
26
27
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Болт М 14.6gx55.68.016 ГОСТ 7796 | |
| 2 | 5***6 | Головка опорного устройства | |
| 3 | Г***3 | Масленка 2.3.45 Ц6xp ГОСТ 19853 | |
| 4 | 2***3 | Болт М14.6gx50.68.016 ГОСТ 796 | |
| 5 | 2***8 | Шайба 14 ОТ 65Г 06 ГОСТ 6402-70 | |
| 6 | 2***8 | Гайка М14.6Н.6.016. ГОСТ 5915-70 | |
| 7 | 5***8 | Картер редуктора | |
| 8 | 5***0 | Цепь с серьгой | |
| 9 | 5***Б | Шестерня коническая ведущая | |
| 10 | Г***8 | Подшипник 205 ГОСТ 8338 | |
| 11 | 5***8 | Втулка | |
| 12 | 5***9 | Втулка | |
| 13 | 5***2 | Стакан картера малый | |
| 14 | 5***7 | Прокладчка регулировочная | |
| 15 | 5***8 | Прокладка регулировочная | |
| 16 | 5***9 | Прокладка регулировочная | |
| 17 | 5***2 | Крышка | |
| 18 | 2***5 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 19 | 2***8 | Болт М8.6gx25.68.016 ГОСТ 7796 | |
| 20 | 4***Д | Кольцо уплотнительное | |
| 21 | 5***1 | Штурвал привода опорного устройства | |
| 22 | 2***6 | Шайба 14 ОСТ 37.001.144-75 | |
| 23 | 2***0 | Гайка М 14x1.5.6Н.6.0 16 ГОСТ 5918 | |
| 24 | 2***1 | Шплинт 3,2x32-001 | |
| 25 | 2***4 | Шплинт 4x32.016ГОСТ397-79 | |
| 26 | 3***2 | Гайка М18x1,5-6Н | |
| 27 | 3***8 | Шайба 18 | |
| 28 | 5***8 | Шестерня коническая ведомая | |
| 29 | 2***9 | Шарикоподшипник радиальный ГОСТ 8338 | |
| 30 | 5***2 | Втулка | |
| 31 | 5***9 | Прокладка регулировочная | |
| 32 | 5***8 | Прокладка регулировочная | |
| 33 | 5***7 | Прокладка регулировочная | |
| 34 | 5***4 | Стакан картера большой | |
| 35 | 5***Б | Шайба | |
| 36 | 3***1 | Шайба замковая | |
| 37 | 3***7 | Гайка М42x1.5-6Н | |
| 38 | 5***6 | Прокладка | |
| 39 | 5***Б | Корпус опорного устройства | |
| 40 | 5***8 | Шайба стопорная | |
| 41 | 5***7 | Болт направляющий | |
| 42 | Г***4 | Подшипник 8216 ГОСТ 6874 | |
| 43 | 9***0 | Винт подъемного механизма | |
| 44 | 5***9 | Кольцо упорное гайки винта | |
| 45 | 5***0 | Стопор упорного кольца | |
| 46 | 2***5 | Штифт | |
| 47 | 5***2 | Гайка винта подъемного | |
| 48 | 5***1 | Фиксатор головки винта | |
| 49 | 5***6 | Шайба опорная гайки винта | |
| 50 | 5***1 | Стойка опорного устройства | |
| 51 | Г***3 | Кольцо 018-022-25-2-2 ГОСТ 9833 | |
| 52 | 5***0 | Крьшка цилиндра | |
| 53 | 5***2 | Кольцо уплотнения поршня | |
| 54 | 5***8 | Поршень цилиндра | |
| 55 | 5***0 | Кольцо поршневое | |
| 56 | 9***6 | Шайба специальная | |
| 57 | 4***2 | Гайка М48x2-6Н | |
| 58 | 2***9 | Шплинт 6.3x90-001 ГОСТ 397 | |
| 59 | 5***4 | Кольцо уплотнительное | |
| 60 | 5***Б | Кожух защитный опорного устройства | |
| 61 | 2***5 | Шайба 8 ОСТ37.001.144-75 | |
| 62 | 4***5 | Пробка транспортная | |
| 63 | 5***А | Цилиндр гидравлической части подъемного устройства |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
