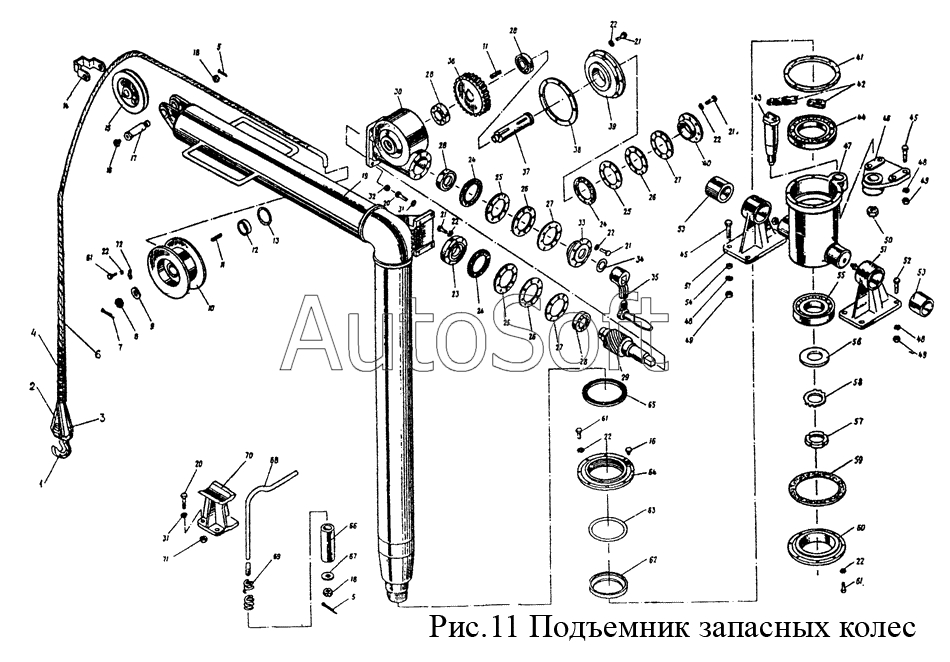

Каталог запасных частей к технике: ЧМЗАП-9990 (2000). Подъемник запасных колес
46
54
53
53
52
51
51
50
49
49
49
48
48
48
47
55
45
45
44
43
42
41
40
39
38
64
71
70
69
68
67
66
65
37
63
62
61
61
60
59
58
57
56
10
18
18
17
16
16
15
14
13
12
11
11
19
9
8
7
6
5
5
4
3
2
28
28
28
28
36
35
34
33
32
31
31
30
29
1
27
27
27
26
26
26
25
25
25
24
24
24
23
22
22
22
22
22
22
21
21
21
21
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***Б | Крюк троса подъемника | |
| 2 | 5***8 | Коуш 30 ГОСТ 2224 | |
| 3 | 9***6 | Трос канат 8.1-7-СС-Л-О-Н-180 ГОСТ 3070 L = 7,9 м | |
| 4 | 5***8 | Проволока обмоточная | |
| 5 | 2***1 | Шплинт 3,2x32-001 | |
| 6 | 9***4 | Трос подъемника запасных колес с крюком | |
| 7 | 2***5 | Шплинт 4x36-0.016 ГОСТ 397 | |
| 8 | 3***7 | Гайка | |
| 9 | 2***7 | Шайба 16 ОСТ 37.001.144-75 | |
| 10 | 5***Б | Барабан редуктора подъемника запасных колес | |
| 11 | 3***5 | Шпонка 8x7x36 ГОСТ 23360 | |
| 12 | 5***8 | Втулка распорная | |
| 13 | 4***Д | Кольцо уплотнительное | |
| 14 | 5***8 | Скоба ролика | |
| 15 | 9***5 | Ролик блочный | |
| 16 | Г***3 | Масленка 2.3.45 Ц6xp ГОСТ 19853 | |
| 17 | 5***6 | Валик ролика блочного подъемника запасных колес | |
| 18 | 2***7 | Гайка М12x1.25-6Н.6.016 ГОСТ 5918 | |
| 19 | 6***6 | Подъемник запасных колес в сборе | |
| 20 | 2***1 | Болт М10-6gx35.68.016ГОСТ 7796-70 | |
| 21 | 2***8 | Болт М8.6gx25.68.016 ГОСТ 7796 | |
| 22 | 2***5 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 23 | 5***2 | Крышка подшипника червяка | |
| 24 | 5***8 | Прокладка уплотнительная | |
| 25 | 5***5 | Прокладка крышки регулировочного подшипника | |
| 26 | 5***6 | Прокладка крышки регулировочного подшипника | |
| 27 | 5***7 | Прокладка крышки регулировочного подшипника | |
| 28 | 7***5 | Подшипник роликовый ГОСТ 333 | |
| 29 | 5***2 | Червяк редуктора подъемника | |
| 30 | 5***6 | Корпус редуктора подъемника запасных колес | |
| 31 | 2***6 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 32 | 2***0 | Гайка М10-6Н.6.016 ГОСТ 5915 | |
| 33 | 5***Б | Крышка сальника | |
| 34 | Г***3 | Кольцо 018-022-25-2-2 ГОСТ 9833 | |
| 35 | 5***1 | Рукоятка подъемная запасного колеса и сборе | |
| 36 | 5***Б | Колесо червячное редуктора | |
| 37 | 5***Б | Вал червячного колеса | |
| 38 | 5***7 | Прокладка регулировочная большой крышки | |
| 39 | 5***Б | Крышка редуктора большая | |
| 40 | 5***0 | Крышка редуктора | |
| 41 | 5***6 | Прокладка верхней крышки | |
| 42 | 5***4 | Цепь крепления пальца в сборе | |
| 43 | 5***Б | Палец крепления кронштейна подъемника | |
| 44 | 7***1 | Подшипник роликовый ГОСТ 333 | |
| 45 | 2***9 | Болт М12-6gx55.68.016 ГОСТ 7796 | |
| 46 | 5***8 | Кронштейн крепления подъемника запасных колес | |
| 47 | 5***0 | Корпус подшипников подъемника запасных колес с пальцами | |
| 48 | 2***7 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 | |
| 49 | 2***4 | Гайка М12-6Н.6.016 ГОСТ 5915-70 | |
| 50 | 2***3 | Гайка М18x1,5-6Н.6.016 ГОСТ 5915 | |
| 51 | 5***2 | Кронштейн обоймы подъемника запасных колес | |
| 52 | 2***9 | Болт М12-6gx55.68.016 ГОСТ 7796 | |
| 53 | В***с | Втулка кронштейна обоймы подъемника запасных колес | |
| 54 | 3***0 | Шайба косая | |
| 55 | 7***К | Подшипник роликовый | |
| 56 | 5***6 | Шайба | |
| 57 | 3***7 | Гайка М42x1.5-6Н | |
| 58 | 3***1 | Шайба замковая | |
| 59 | 5***0 | Прокладка нижняя | |
| 60 | 5***8 | Крышка нижняя корпуса подшипником | |
| 61 | 2***6 | Болт М8-6gx20.68.016 ГОСТ 7796-70 | |
| 62 | 5***2 | Шайба | |
| 63 | 5***0 | Кольцо | |
| 64 | 5***1 | Крышка верхняя корпуса | |
| 65 | 5***4 | Набивка войлочная | |
| 66 | 5***9 | Втулка упорная | |
| 67 | 2***6 | Шайба 14 ОСТ 37.001.144-75 | |
| 68 | 5***2 | Скоба опоры | |
| 69 | 5***5 | Пружина скобы | |
| 70 | 6***0 | Подставка | |
| 71 | 2***2 | Гайка М10.6Н.6.016. ГОСТ 5915-70 | |
| 72 | 5***2 | Хомут крепления троса к барабану |
