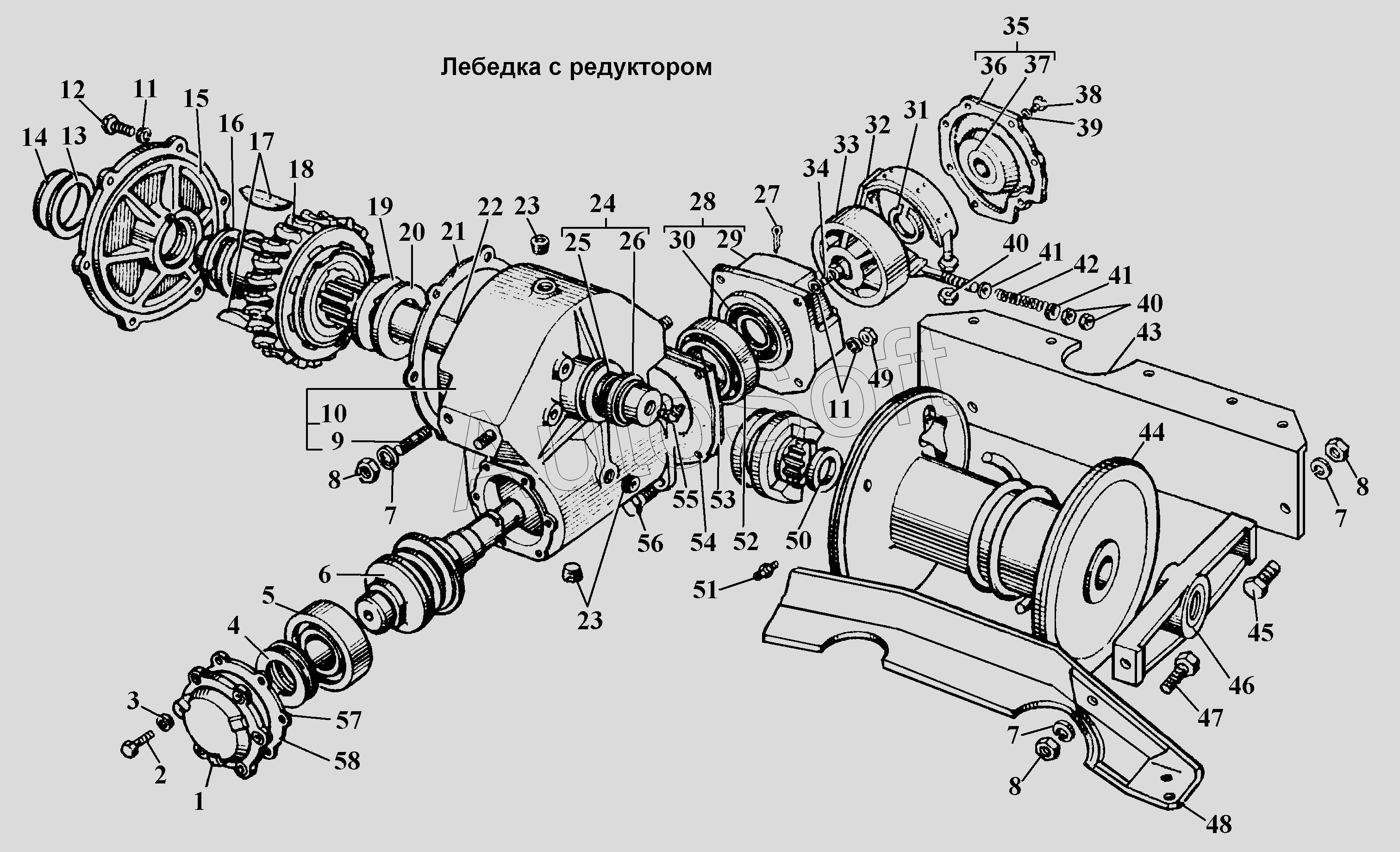

Каталог запасных частей к технике: ГАЗ-3308 (2002). Лебедка с редукторм
44
29
30
31
32
33
34
35
36
37
38
39
40
40
41
41
42
43
28
45
46
47
48
49
50
51
52
53
54
55
56
57
58
13
1
2
3
4
5
6
7
7
7
9
10
11
11
12
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***5 | Крышка подшипников червяка редуктора лебедки передняя | |
| 2 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 3 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 4 | 8***9 | Подшипник 8209 ГОСТ 7872-89 | |
| 5 | 1***М | Подшипник 12309 КМ ГОСТ 8328-75 | |
| 6 | 6***0 | Червяк редуктора лебедки | |
| 7 | 2***2 | Шайба 14.ОТ ОСТ 37.001.115-75 | |
| 9 | 4***5 | Шпилька М14х(2-Сп/1,5)х32 | |
| 10 | 6***Б | Картер редуктора лебедки со втулкой в сборе | |
| 11 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 12 | 2***9 | Болт М10-6gх30 ОСТ 37.001.123-96 | |
| 13 | 6***3 | Прокладка заглушки крышки картера редуктора лебедки | |
| 14 | 2***П | Заглушка 70 ОСТ 37.001.173-82 | |
| 15 | 6***Б | Крышка картера редуктора лебедки в сборе | |
| 16 | 6***А | Шайба распорная вала лебедки малая | |
| 17 | 6***0 | Шпонка вала лебедки | |
| 18 | 6***1 | Колесо червячное редуктора лебедки в сборе | |
| 19 | 6***4 | Шайба распорная вала лебедки большая | |
| 20 | 6***9 | Кольцо регулировочное вала лебедки | |
| 21 | 6***6 | Прокладка крышки | |
| 22 | 6***Б | Вал лебедки | |
| 23 | 2***9 | Пробка КГ1/2" | |
| 24 | 6***0 | Обойма с манжетой в сборе | |
| 25 | 6***2 | Манжета в сборе | |
| 26 | 6***7 | Обойма сальника | |
| 27 | 2***9 | Шплинт 3,2х16 ОСТ 37.001.171-93 | |
| 28 | 6***А | Картер тормоза червяка редуктора в сборе | |
| 29 | 6***А | Картер тормоза червяка редуктора | |
| 30 | 5***З | Сальник полуоси | |
| 31 | 2***6 | Кольцо упорное | |
| 32 | 6***7 | Лента тормоза редуктора лебедки в сборе | |
| 33 | 6***0 | Барабан тормоза редуктора лебедки | |
| 34 | 4***0 | Болт М10х28 | |
| 35 | 6***9 | Крышка картера тормоза редуктора лебедки с уплотнительным кольцом в сборе | |
| 36 | 6***А | Крышка картера тормоза редуктора лебедки | |
| 37 | 6***1 | Кольцо уплотнительное крышки картера тормоза редуктора | |
| 38 | 2***9 | Винт М6-6gх12 ОСТ 37.001.127-81 | |
| 39 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 40 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 41 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 42 | А***Р | Пружина тормоза редуктора лебедки | |
| 43 | 3***4 | Угольник лебедки задний | |
| 44 | 6***1 | Барабан лебедки в сборе | |
| 45 | 2***Э | Болт М14х1,5х40 | |
| 46 | 6***А | Траверса вала лебедки в сборе | |
| 47 | 2***9 | Болт М14х1,5-6gх50 ОСТ 37.001.123-96 | |
| 48 | 6***3 | Угольник передней подвески лебедки с усилителем в сборе | |
| 49 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 50 | 6***0 | Кольцо упорное барабана лебедки | |
| 51 | 2***9 | Масленка 1.3 Ц6.хр ГОСТ 19853-74 | |
| 52 | 2***2 | Подшипник 27709У4Ш2 | |
| 53 | 6***5 | Прокладка регулировочная толщ. 0,20 мм | |
| 54 | 6***6 | Прокладка регулировочная толщ. 0,10 мм | |
| 54 | 6***7 | Прокладка регулировочная толщ. 0,15 мм | |
| 54 | 6***8 | Прокладка толщ. 0,3 мм | |
| 55 | 2***9 | Масленка 2.3.45 Ц6.хр ГОСТ 19853-74 | |
| 56 | 2***9 | Болт М10-6gх32 ОСТ 37.001.123-96 | |
| 57 | 6***8 | Прокладка толщ. 0,3 мм | |
| 58 | 6***5 | Прокладка регулировочная толщ. 0,20 мм | |
| 58 | 6***6 | Прокладка регулировочная толщ. 0,15 мм | |
| 58 | 6***7 | Прокладка регулировочная толщ. 0,10 мм |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
