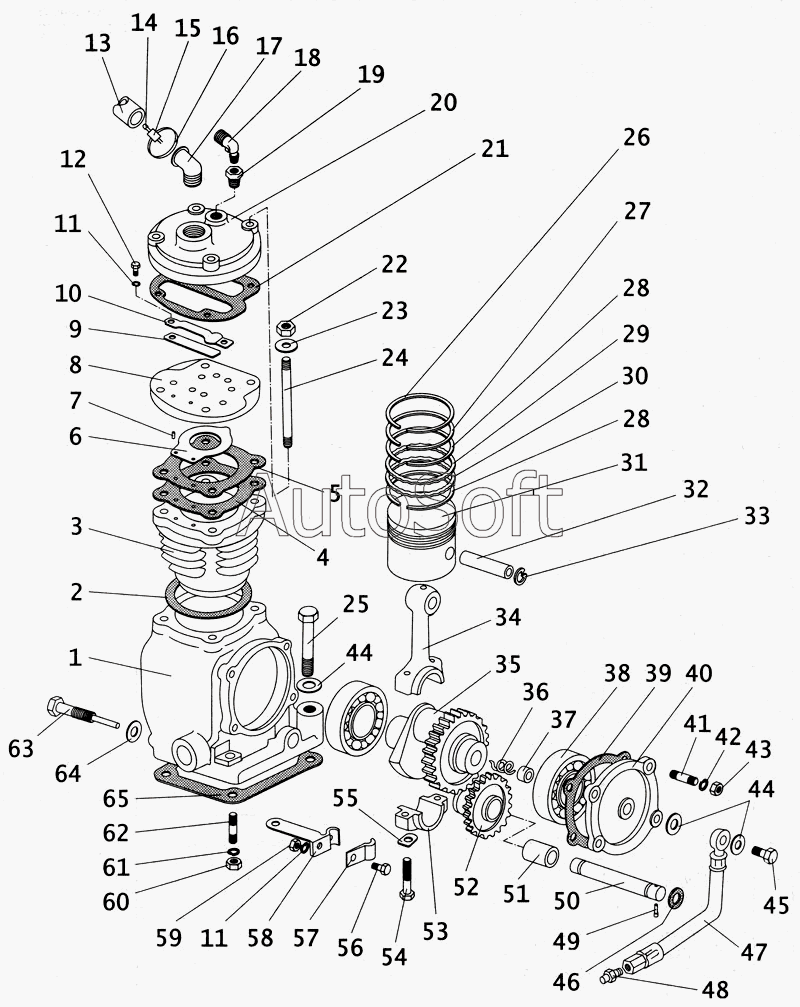

Каталог запасных частей к технике: ПАЗ-4234 (2005). Пневмокомпрессор одноцилиндровый
41
49
48
47
46
45
44
44
43
42
50
40
39
38
37
36
35
34
33
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
8
16
15
14
13
12
11
11
10
9
17
7
6
5
4
3
2
1
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А29.05.000 | А***0 | Компрессор в сборе | |
| 1 | А***1 | Картер | |
| 2 | А***6 | Прокладка цилиндра | |
| 3 | А***6 | Цилиндр | |
| 4 | А***2 | Прокладка нижняя | |
| 5 | А***3 | Прокладка верхняя | |
| 6 | А***1 | Клапан всасывающий | |
| 7 | 2***2 | Штифт | |
| 8 | А***1 | Плита | |
| 9 | А***2 | Клапан нагнетательный | |
| 10 | А***3 | Ограничитель | |
| 11 | 6***6 | Шайба | |
| 12 | М***6 | Болт | |
| 13 | 3***6 | Шланг подвода воздуха | |
| 14 | 2***9 | Шплинт 5,4х22,4 | |
| 15 | 6***9 | Пряжка хомутика | |
| 16 | 6***8 | Лента стяжная хомутиков для шлангов | |
| 17 | 3***2 | Штуцер угловой | |
| 18 | 3***5 | Угольник ввертный | |
| 19 | 3***0 | Штуцер угловой | |
| 20 | А***5 | Головка цилиндра | |
| 21 | А***4 | Прокладка головки | |
| 22 | М***6 | Гайка | |
| 23 | 8***5 | Шайба | |
| 24 | А***3 | Шпилька | |
| 25 | М***6 | Болт | |
| 26 | А***7 | Кольцо компрессионное | |
| 27 | А***8 | Кольцо компрессионное | |
| 28 | А***9 | Сегмент | |
| 29 | А***0 | Расширитель | |
| 30 | А***1 | Расширитель | |
| 31 | А***1 | Поршень | |
| 32 | А***3 | Палец поршневой | |
| 33 | А***2 | Кольцо стопорное | |
| 34 | А***1 | Шатун | |
| 35 | А***4 | Вал коленчатый | |
| 36 | А***3 | Пружина | |
| 37 | А***9 | Уплотнитель крышки | |
| 38 | 2***7 | Подшипник | |
| 39 | А***9 | Прокладка | |
| 40 | А***3 | Крышка | |
| 41 | 2***6 | Шпилька | |
| 42 | 8***6 | Шайба | |
| 43 | М***9 | Гайка | |
| 44 | 3***1 | Прокладка | |
| 45 | 2***3 | Болт штуцера | |
| 46 | 0***1 | Кольцо | |
| 47 | 2***0 | Маслопровод | |
| 48 | 2***2 | Штуцер | |
| 49 | 4***8 | Штифт | |
| 50 | А***1 | Ось шестерни | |
| 51 | А***А | Втулка | |
| 52 | А***А | Шестерня | |
| 53 | А***2 | Крышка шатуна | |
| 54 | М***5 | Болт | |
| 55 | А***3 | Шайба стопорная | |
| 56 | М***6 | Болт | |
| 57 | 2***9 | Скоба | |
| 58 | 2***8 | Хомут | |
| 59 | М***9 | Гайка | |
| 60 | М***9 | Гайка | |
| 61 | 1***6 | Шайба | |
| 62 | 2***6 | Шпилька | |
| 63 | А***Б | Болт | |
| 64 | А***7 | Прокладка | |
| 65 | 2***А | Прокладка |
