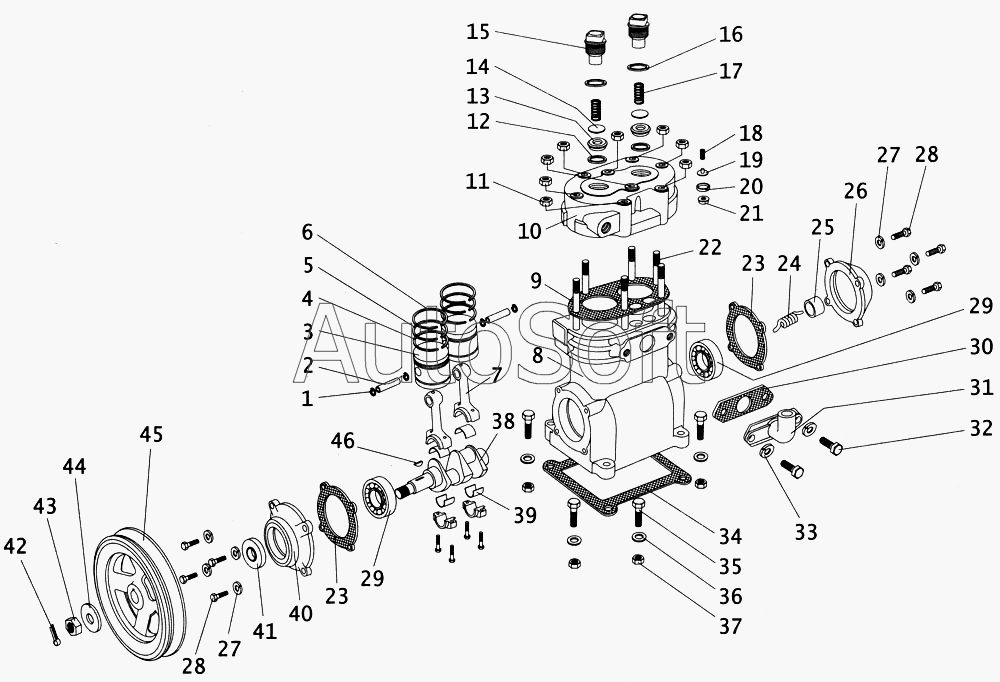

Каталог запасных частей к технике: ПАЗ-4234 (2005). Пневмокомпрессор двухцилиндровый
35
23
23
24
25
25
26
27
27
28
28
29
29
30
31
32
33
34
22
36
37
38
39
40
41
42
43
44
44
45
45
46
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-0,3х1,8 | 2***8 | Пружина ТУ 38.105.1982-90 | |
| 5336-3509012-02 | 5***2 | Компрессор в сборе | |
| 5336-3509028 | 5***8 | Блок-картер компрессора в сборе | |
| 5336-3509039 | 5***9 | Головка компрессора в сборе | |
| 5336-3509150-01 | 5***1 | Поршень и шатун с боре | |
| 5336-3509370 | 5***0 | Манжета без пружины 2.2-24х46-1 | |
| 1 | 5***3 | Кольцо стопорное | |
| 2 | 5***0 | Палец поршневой | |
| 3 | 5***0 | Поршень | |
| 4 | 5***1 | Кольцо маслосъемное | |
| 5 | 4***3 | Кольцо скребковое | |
| 6 | 3***1 | Кольцо компрессионное | |
| 7 | 5***0 | Шатун в сборе | |
| 8 | 5***1 | Блок-картер компрессора | |
| 9 | 5***3 | Прокладка | |
| 10 | 5***0 | Головка компрессора | |
| 11 | М***5 | Гайка | |
| 12 | 5***5 | Прокладка | |
| 13 | 5***1 | Седло | |
| 14 | 5***0 | Клапан нагнетательный | |
| 15 | 5***4 | Пробка нагнетательного клапана | |
| 16 | 5***5 | Прокладка | |
| 17 | 5***8 | Пружина | |
| 18 | 5***8 | Пружина | |
| 19 | А***А | Клапан | |
| 20 | 5***3 | Направляющая | |
| 21 | 5***9 | Седло впускного клапана | |
| 22 | 5***9 | Шпилька | |
| 23 | 5***3 | Прокладка | |
| 24 | 5***3 | Пружина | |
| 25 | 5***4 | Уплотнитель | |
| 25 | А***А | Уплотнитель | |
| 26 | 5***0 | Крышка | |
| 27 | 8***6 | Шайба | |
| 28 | М***6 | Болт | |
| 29 | 2***7 | Подшипник | |
| 30 | 5***0 | Прокладка | |
| 31 | 3***5 | Патрубок впускной компрессора | |
| 32 | 2***9 | Болт М8х6gx25 | |
| 33 | 2***9 | Шайба 8 | |
| 34 | 2***3 | Прокладка | |
| 35 | М***9 | Болт | |
| 36 | 3***1 | Прокладка | |
| 37 | М***9 | Гайка | |
| 38 | 5***0 | Вал коленчатый | |
| 39 | 1***1 | Вкладыш шатунного подшипника | |
| 40 | 5***0 | Крышка | |
| 41 | 5***0 | Манжета 2.2-24х46-1 | |
| 42 | 4***6 | Шплинт | |
| 43 | 5***7 | Гайка М16х1,5-6Н 04.05 | |
| 44 | 5***8 | Шайба (или А16.01.08кп 05) | |
| 44 | А***5 | Шайба | |
| 45 | 2***2 | Шкив | |
| 45 | 5***2 | Шкив | |
| 46 | 5***5 | Шпонка |
