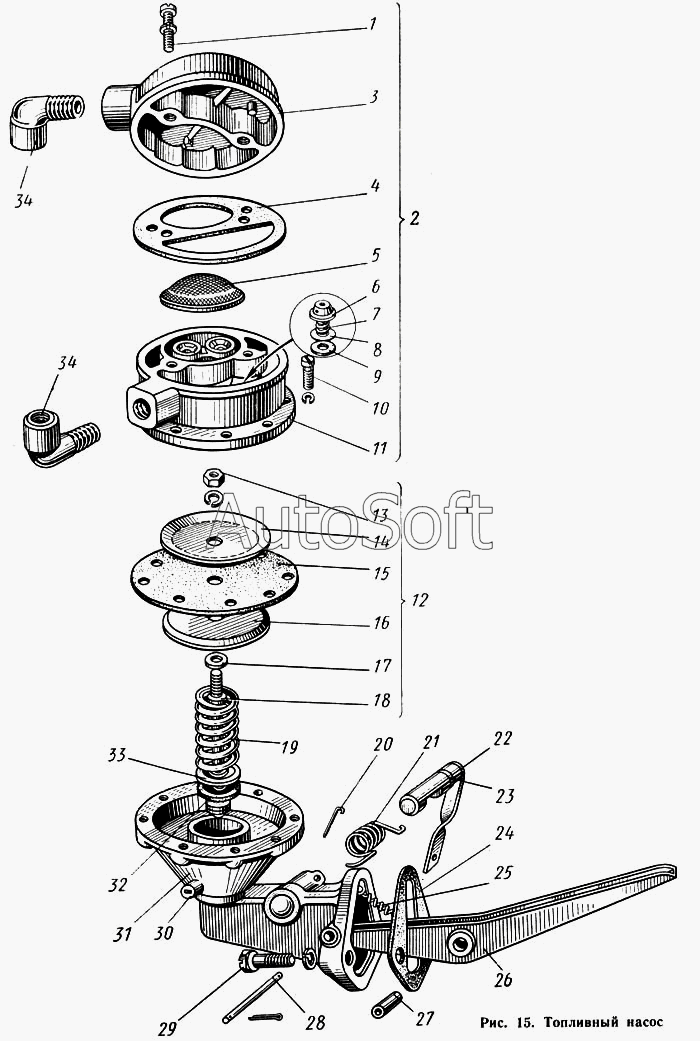

Каталог запасных частей к технике: КАВЗ-685 (1971). Топливный насос
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-1106090-Б | 1***Б | Корпус топливного насоса в сборе | |
| 252133-П2 | 2***2 | Шайба пружинная 5 | |
| 252134-П2 | 2***2 | Шайба 6 пружинная | |
| 252134-П2 | 2***2 | Шайба 6 пружинная | |
| 252156-П2 | 2***2 | Шайба пружинная 10 | |
| 258000-П29 | 2***9 | Шплинт 1,5Х10 | |
| 260304-П29 | 2***9 | Заглушка 14 отверстия валика ручного привода топливного насоса | |
| 51А-1106016 | 5***6 | Головка топливного насоса с клапанами в сборе | |
| 1 | 5***7 | Болт крепления крышки к головке топливного насоса | |
| 2 | 5***5 | Головка топливного насоса в сборе | |
| 3 | 5***5 | Крышка топливного насоса | |
| 4 | 1***8 | Прокладка крышки топливного насоса | |
| 5 | 5***5 | Фильтр топливного насоса в сборе | |
| 6 | 5***6 | Обойма клапана топливного насоса | |
| 7 | 5***7 | Пружина клапана топливного насоса | |
| 8 | 5***3 | Пластина клапана | |
| 9 | 1***Б | Клапан топливного насоса | |
| 10 | 2***9 | Винт М6Х16 крепления головки топливного насоса | |
| 11 | 5***8 | Головка топливного насоса | |
| 12 | 5***0 | Диафрагма топливного насоса в сборе | |
| 13 | 2***9 | Гайка М5 тяги диафрагмы топливного насоса | |
| 14 | 5***7 | Шайба диафрагмы топливного насоса верхняя | |
| 15 | 1***2 | Диафрагма топливного насоса | |
| 16 | 5***6 | Шайба диафрагмы топливного насоса нижняя | |
| 17 | 5***9 | Шайба диафрагмы топливного насоса уплотнительная | |
| 18 | 5***4 | Тяга диафрагмы топливного насоса | |
| 19 | 5***0 | Пружина диафрагмы топливного насоса | |
| 20 | 5***3 | Шплинт-проволока | |
| 21 | 5***5 | Пружина рычага ручного привода топливного насоса | |
| 22 | 5***5 | Валик привода топливного насоса в сборе | |
| 23 | 5***0 | Уплотнитель валика ручного привода топливного насоса | |
| 24 | 1***0 | Прокладка топливного насоса | |
| 25 | 5***8 | Пружина рычага топливного насоса | |
| 26 | 1***8 | Рычаг топливного насоса | |
| 27 | 1***4 | Втулка рычага топливного насоса | |
| 28 | 5***8 | Валик рычага топливного насоса | |
| 29 | 2***8 | Болт М10Х28 крепления топливного насоса к двигателю | |
| 30 | К***3 | Сетка воздушного фильтра | |
| 31 | 1***4 | Корпус топливного насоса | |
| 32 | 5***4 | Уплотнитель тяги диафрагмы топливного насоса | |
| 33 | 5***3 | Держатель уплотнителя тяги диафрагмы топливного насоса | |
| 34 | 2***4 | Штуцер К1/4" топливного насоса угловой |
