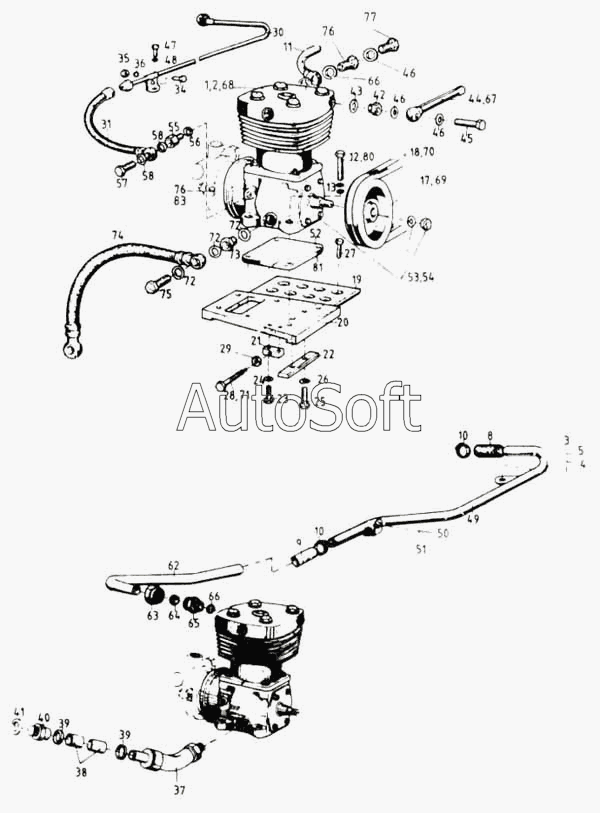

Каталог запасных частей к технике: Ikarus 260.50. Установка воздушного компрессора
1
2
3
4
5
8
9
10
10
11
12
13
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
34
35
36
37
38
39
39
40
41
42
43
44
45
46
46
46
47
48
49
50
51
52
53
54
55
56
57
58
58
62
63
64
65
66
66
67
68
69
70
71
72
72
72
73
74
75
76
76
77
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***/ | Компрессор | |
| 2 | 3***/ | Компрессор | |
| 3 | М***/ | Болт М8х15 | |
| 4 | М***/ | Шайба М8А | |
| 5 | М***/ | Шайба пружинная 8К-2 | |
| 6 | М***/ | Винт полый 20А | |
| 7 | М***/ | Кольцо резиновое уплотнительное А 26х31-Сu | |
| 8 | 3***/ | Шланг водяной | |
| 9 | 3***/ | Шланг водяной | |
| 10 | А***/ | Хомут стяжной для шланга | |
| 11 | 3***/ | Труба всасывания | |
| 12 | М***/ | Шайба М8х40 | |
| 13 | М***/ | Шайба пружинная 8К-2 | |
| 17 | 3***/ | Шкив | |
| 18 | L***/ | Набор клиновых ремней 12,5х1200 | |
| 19 | 1***/ | Плита основная | |
| 20 | 3***/ | Шит подшипника | |
| 21 | 1***/ | Планка направляющая | |
| 22 | 1***/ | Планка стопорная | |
| 23 | М***/ | Болт М6х22 | |
| 24 | М***/ | Шайба пружинная 6К-2 | |
| 25 | М***/ | Болт М10х25 | |
| 26 | М***/ | Шайба 10К2 | |
| 27 | М***/ | Болт М8х15 | |
| 28 | 3***/ | Болт регулировочный | |
| 29 | М***/ | Гайка шестигранная М8 | |
| 30 | 3***/ | Трубка нагнетательная | |
| 31 | 3***/ | Маслопровод нагнетательный | |
| 34 | М***/ | Болт М6х15 | |
| 35 | М***/ | Гайка шестигранная М6 | |
| 36 | М***/ | Шайба пружинная 6К-2 | |
| 37 | 3***/ | Обратный клапан | |
| 38 | 3***/ | Маслопровод сливной | |
| 39 | А***/ | Хомут стяжной для шланга | |
| 40 | 3***/ | Штуцер резбовой | |
| 41 | М***/ | Кольцо резиновое уплотнительное А18х24-Сu | |
| 42 | 1***/ | Пробка резьбовая | |
| 43 | М***/ | Кольцо резиновое уплотнительное А22х27-Сu | |
| 44 | 3***/ | Труба охлаждающая | |
| 45 | М***/ | Винт полый 8А | |
| 46 | М***/ | Кольцо резиновое уплотнительное А14х18-Сu | |
| 47 | М***/ | Болт М10х18 | |
| 48 | М***/ | Шайба пружинная 10К-2 | |
| 49 | 3***/ | Труба всасывания | |
| 50 | М***/ | Болт М14х1,5х16 | |
| 51 | М***/ | Шайба пружинная 14К-2 | |
| 52 | 1***/ | Лист промежуточный | |
| 53 | М***/ | Гайка шестигранная М18х1,5 | |
| 54 | М***/ | Шайба пружинная 18К-2 | |
| 55 | 3***/ | Ниппель | |
| 56 | М***/ | Кольцо резиновое уплотнительное А10х13,5-Сu | |
| 57 | М***/ | Винт полый 6А | |
| 58 | М***/ | Кольцо резиновое уплотнительное А12х16,5-Сu | |
| 62 | 3***/ | Труба всасывания | |
| 63 | 3***/ | Гайка соединительная | |
| 64 | 3***/ | Кольцо прижимное | |
| 65 | 3***/ | Ниппель | |
| 66 | М***/ | Кольцо резиновое уплотнительное А 26х31-Сu | |
| 67 | 3***/ | Труба охлаждающей воды | |
| 68 | 3***/ | Компрессор | |
| 69 | 1***/ | Шкив | |
| 70 | 3***/ | Набор клиновых ременей | |
| 71 | 3***/ | Болт регулировочный | |
| 72 | М***/ | Кольцо резиновое уплотнительное А10х13,5-Сu | |
| 73 | 1***/ | Ниппель | |
| 74 | 3***/ | Маслопровод сливной | |
| 75 | М***/ | Винт полый 13А | |
| 76 | 3***/ | Винт полый | |
| 77 | 3***/ | Пробка | |
| 78 | 2***0 | Компрессор | |
| 79 | L***4 | Компрессор | |
| 80 | 3***0 | Компрессор | |
| 81 | L***3 | Набор клиновых ремней 2х12,5х1225 |
