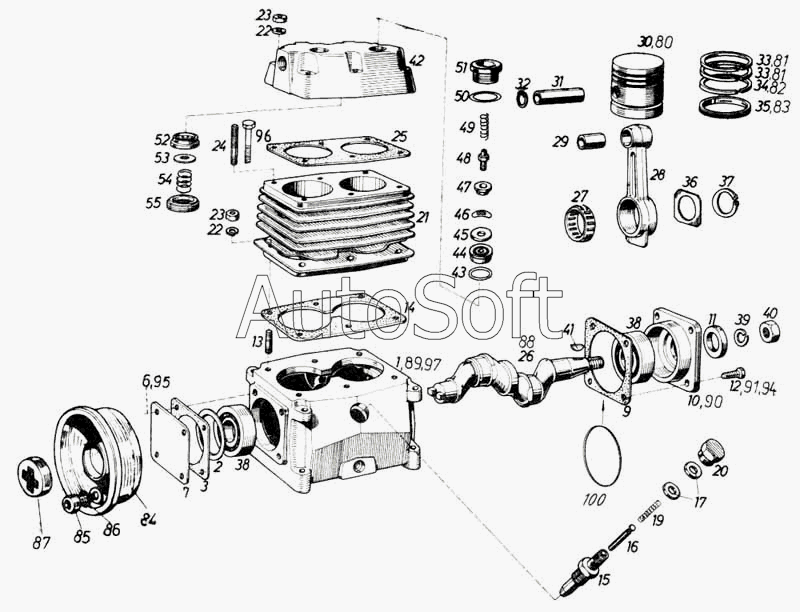

Каталог запасных частей к технике: Ikarus 260.50. Детали воздушного компрессора
1
1
2
3
6
7
7
7
9
9
10
11
11
12
13
14
15
16
17
19
19
20
21
22
22
23
23
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
80
81
81
82
83
84
85
86
87
88
89
90
91
94
95
96
97
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***1 | Картер воздушного компрессора | |
| 1 | К***1 | Картер воздушного компрессора | |
| 2 | К***3 | Пластинка регулировочная | |
| 3 | К***3 | Прокладка | |
| 4 | К***5 | Фланец соединительный | |
| 5 | М***5 | Шайба стопорная с внутреннями зубьями М10 | |
| 6 | К***7 | Болт с углублением в головке под ключ | |
| 7 | К***6 | Крышка | |
| 7 | К***6 | Крышка | |
| 7 | К***8 | Крышка | |
| 8 | М***8 | Болт М8х20 | |
| 9 | К***4 | Прокладка | |
| 9 | К***4 | Прокладка | |
| 10 | К***1 | Крышка | |
| 11 | М***7 | Сальник в стальном корпусе Z 75х100х10 | |
| 11 | М***7 | Сальник в стальном корпусе Z 75х100х10 | |
| 12 | М***8 | Винт М6х15 | |
| 13 | К***6 | Шпилька | |
| 14 | К***3 | Прокладка | |
| 15 | К***1 | Корпус смазочного клапана | |
| 16 | К***2 | Клапан смазочный | |
| 17 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 18 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 19 | К***8 | Пружина | |
| 19 | К***3 | Пружина | |
| 20 | К***6 | Гайка глухая | |
| 21 | К***1 | Корпус смазочного клапана | |
| 22 | М***9 | Шайба М8 | |
| 23 | М***5 | Гайка шестигранная М8 | |
| 23 | М***8 | Гайка шестигранная М8 | |
| 24 | К***6 | Шпилька | |
| 25 | К***1 | Прокладка | |
| 26 | К***1 | Вал коленчатый | |
| 27 | К***2 | Подшипник с сепаратором игольчатых роликов | |
| 28 | К***0 | Шатун в сборе | |
| 29 | К***2 | Втулка шатуна | |
| 30 | К***1 | Поршень | |
| 31 | К***5 | Палец поршневой | |
| 32 | М***1 | Пружинное стопорное кольцо 52 | |
| 33 | К***2 | Кольцо поршневое | |
| 34 | К***3 | Кольцо поршневое маслосъемное | |
| 35 | К***4 | Кольцо поршневое маслопропускное | |
| 36 | К***3 | Плита ограничительная | |
| 37 | М***2 | Кольцо стопорное наружное 24 | |
| 38 | М***3 | Шарикоподшипник радиальный однорядовый 6307 2RS | |
| 39 | М***0 | Шайба пружинная М14 | |
| 40 | М***1 | Гайка шестигранная М18х1,5 | |
| 41 | М***1 | Шпонка сегментная 3х5 | |
| 42 | К***1 | Головка цилиндров | |
| 43 | К***6 | Прокладка | |
| 44 | К***1 | Корпус нагнетательного клапана | |
| 45 | К***2 | Тарелка нагнетательного клапана | |
| 46 | К***3 | Пружина нагнетательного клапана | |
| 47 | К***5 | Тарелка пружины | |
| 48 | К***4 | Болт стяжной | |
| 49 | К***4 | Пружина корпуса нагнетательного клапана | |
| 50 | К***2 | Прокладка | |
| 51 | К***0 | Болт нагнетательного клапана прижимной | |
| 52 | К***3 | Седло впускного клапана | |
| 53 | К***4 | Тарелка впускного клапана | |
| 54 | К***5 | Пружина впускного клапана | |
| 55 | К***6 | Корпус впускного клапана | |
| 56 | М***Е | Шайба М8 | |
| 57 | К***4 | Пластинка регулировочная | |
| 58 | К***5 | Пластинка регулировочная | |
| 59 | К***0 | Штуцер маслоподводящий в сборе | |
| 60 | К***1 | Вал коленчатый | |
| 60 | К***0 | Вал коленчатый | |
| 61 | К***0 | Поршень в сборе | |
| 62 | К***0 | Поршень /диаметр 75,5 мм/ в сборе | |
| 63 | К***0 | Поршень /диаметр 76 мм/ в сборе | |
| 64 | К***1 | Поршень | |
| 65 | К***2 | Кольцо поршневое | |
| 66 | К***3 | Кольцо поршневое маслосъемное | |
| 67 | К***4 | Кольцо поршневое маслопропускное | |
| 68 | К***1 | Поршень | |
| 69 | К***2 | Кольцо поршневое | |
| 70 | К***3 | Кольцо поршневое маслосъемное | |
| 71 | К***4 | Кольцо поршевое маслопропускное | |
| 72 | К***0 | Головка цилиндров в сборе | |
| 73 | К***0 | Клапан нагнетательный в сборе | |
| 74 | К***0 | Картер шатунно-поршневой группы в сборе | |
| 75 | К***7 | Кольцо уплотнительное | |
| 76 | К***9 | Кольцо уплотнительное | |
| 77 | D***К | Подшипник игольчатый в сборе 35х42х18 F | |
| 78 | К***0 | Крышка в сборе | |
| 79 | К***0 | Поршень в сборе | |
| 80 | К***1 | Поршень | |
| 81 | К***2 | Кольцо поршневое | |
| 81 | К***3 | Кольцо поршневое | |
| 82 | К***3 | Кольцо поршневое | |
| 83 | К***4 | Кольцо поршневое, маслопропускное | |
| 84 | К***6 | Фланец крепления | |
| 85 | М***d | Винт М8х25 | |
| 86 | М***6 | Уплотнителъное кольцо 33х39 | |
| 87 | К***1 | Шайба поводковая | |
| 88 | К***1 | Вал коленчатый | |
| 89 | К***1 | Картер воздушного компрессора | |
| 90 | К***1 | Крышка | |
| 91 | М***3 | Болт М6х15 | |
| 92 | К***0 | Картер шатунно-поршневой группы в сборе | |
| 92 | К***0 | Картер шатунно-поршневой группы в сборе | |
| 93 | К***0 | Крышка в сборе | |
| 94 | М***0 | Шайба М3 | |
| 95 | М***0 | Шайба М3 | |
| 96 | К***6 | Шестигранный винт | |
| 97 | К***1 | Картер воздушного компрессора | |
| 98 | К***0 | Картер воздушного компрессора | |
| 99 | К***0 | Вал коленчатый | |
| 100 | К***7 | Кольцо О образное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
