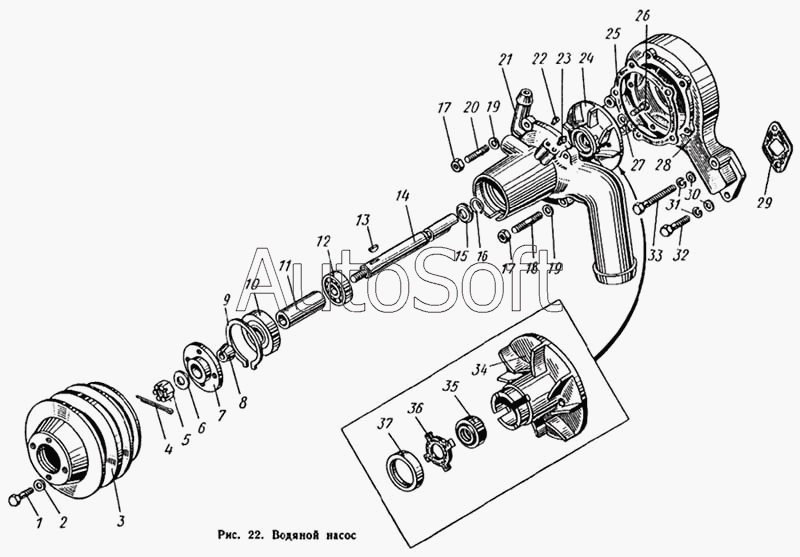

Каталог запасных частей к технике: ЛиАЗ 677. Водяной насос
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110-1307034-Б | 1***Б | Пружина уплотнителя водяного насоса разжимная | |
| 110-1307036-Б | 1***Б | Обойма разжимной пружины уплотнителя | |
| 110-1307038-Б | 1***Б | Манжета уплотнителя водяного насоса | |
| 130-1307009-Б | 1***Б | Насос водяной со шкивом в сборе | |
| 130-1307010-Б | 1***Б | Насос водяной в сборе | |
| 130-1307012-Б | 1***Б | Корпус подшипников с крыльчаткой в сборе | |
| 130-1307145 | 1***5 | Втулка крыльчатки водяного насоса | |
| 1 | 2***8 | Болт М10х28 | |
| 2 | 2***8 | Шайба 10 | |
| 3 | 1***2 | Шкив вентилятора | |
| 4 | 2***8 | Шплинт 3,2х25 | |
| 5 | 2***8 | Гайка | |
| 6 | 3***8 | Шайба | |
| 7 | 1***А | Ступица шкива | |
| 8 | 1***6 | Втулка шкива | |
| 9 | 1***3 | Кольцо упорное | |
| 10 | 3***П | Шариковый радиальный однорядный с резиновым уплотнением 17х62х20 по ГОСТу № 160703 | |
| 11 | 1***2 | Втулка подшипников распорная | |
| 12 | 1***1 | Шариковый радиальный однорядный с войлочным уплотнением 17х47х15,5 по ГОСТу № 20803 | |
| 13 | 3***П | Шпонка | |
| 14 | 1***3 | Вал водяного насоса | |
| 15 | 1***6 | Водосбрасыватель водяного насоса | |
| 16 | 1***4 | Кольцо пружинное | |
| 17 | 2***8 | Гайка М8х1 | |
| 18 | 3***8 | Шпилька крепления корпуса подшипников длинная | |
| 19 | 2***2 | Шайба 8 пружинная | |
| 20 | 3***8 | Шпилька | |
| 21 | 1***Б | Корпус подшипников водяного насоса | |
| 22 | 2***П | Пробка | |
| 23 | 3***П | Пресс-масленка в сборе | |
| 24 | 1***0 | Крыльчатка водяного насоса в сборе | |
| 25 | 1***6 | Прокладка корпуса подшипников | |
| 26 | 3***8 | Болт крепления крыльчатки водяного насоса | |
| 27 | 3***П | Шайба | |
| 28 | 1***5 | Корпус водяного насоса | |
| 29 | 1***8 | Прокладка водяного насоса | |
| 29 | 2***8 | Гайка М5 | |
| 30 | 2***8 | Шайба 10 | |
| 31 | 2***2 | Шайба 10 пружинная | |
| 32 | 2***8 | Болт | |
| 33 | 2***8 | Болт | |
| 34 | 1***2 | Крыльчатка водяного насоса | |
| 35 | 1***3 | Уплотнитель водяного насоса в сборе | |
| 36 | 1***3 | Шайба упорная | |
| 37 | 1***1 | Обойма крыльчатки водяного насоса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
