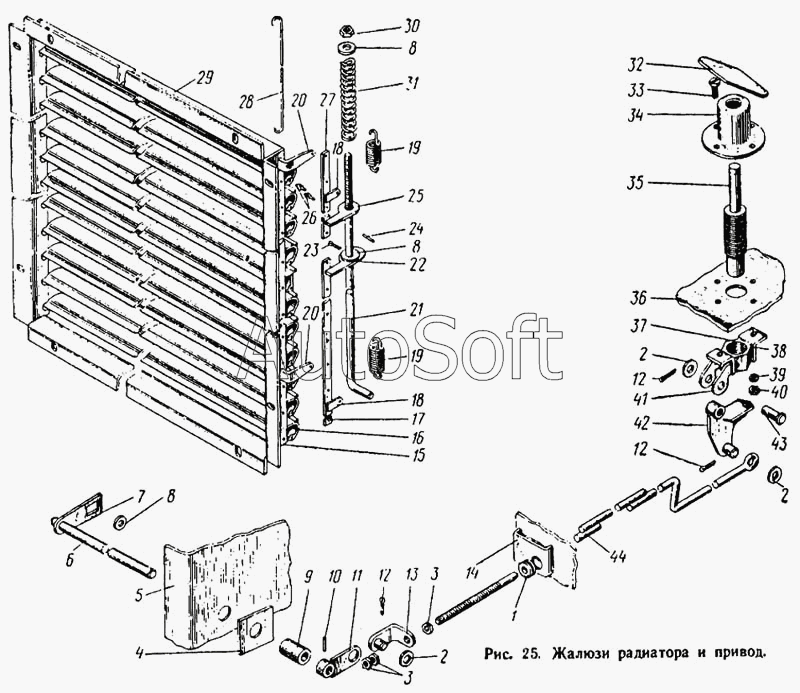

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Жалюзи радиатора и привод
17
25
24
23
22
21
20
20
19
19
18
18
26
16
15
14
14
13
12
12
12
11
10
35
44
43
42
41
40
39
38
37
34
33
32
31
30
29
28
27
2
2
2
9
8
8
8
8
7
6
5
4
3
3
1
1
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252033-П8 | 2***8 | Шайба | |
| 252134-П2 | 2***2 | Шайба 6 пружинная | |
| 260053-П8 | 2***8 | Палец | |
| 260053-П8 | 2***8 | Палец | |
| 695М-1310110 | 6***0 | Жалюзи радиатора в сборе | |
| 695М-1310170 | 6***0 | Тяга привода жалюзи радиатора в сборе | |
| 695М-1310212 | 6***2 | Тяга управления жалюзи передняя короткая | |
| 695М-1310213 | 6***3 | Тяга управления жалюзи передняя средняя | |
| 695М-1310214 | 6***4 | Тягауправления жалюзи передняя | |
| 695М-1310223-Б | 6***Б | Сгяжка привода жалюзи | |
| 695М-1310260 | 6***0 | Рычаг управления жалюзи в сборе | |
| 695М-1310294 | 6***4 | Втулка направляющая | |
| 695М-1310305 | 6***5 | Ручка с кожухом в сборе | |
| 698-1310120-Б | 6***Б | Угольник жалюзи | |
| 698-1310124-Б | 6***Б | Накладка жалюзи | |
| 698-1310132-Б | 6***Б | Угольник жалюзи передний правый в сборе | |
| 698-1310135-Б | 6***Б | Угольник жалюзи левый | |
| 698-1310160-Б | 6***Б | Пластина жалюзи центральная | |
| 698-1310174-Б | 6***Б | Тяга жалюзи радиатора верхняя в сборе | |
| 698-1310175-Б | 6***Б | Тяга жалюзи радиатора нижняя в сборе | |
| 698-1310182 | 6***2 | Кронштейн пружины | |
| 698-1310185-Б | 6***Б | Рычаг привода жалюзи | |
| 698-1310188 | 6***8 | Желобок рычага | |
| 698-1310266 | 6***6 | Втулка рычага управления жалюзи | |
| 698-1310278 | 6***8 | Рычаг оси | |
| 1 | 6***7 | Втулка проходная провода габаритного фонаря | |
| 1 | 6***7 | Втулка проходная провода габаритного фонаря | |
| 2 | 2***8 | Шайба | |
| 3 | 2***8 | Гайка М5 | |
| 4 | 6***4 | Пластина усилительная | |
| 5 | 6***2 | Стойка крепления радиатора правая | |
| 6 | 6***0 | Ось рычага управления жалюзи | |
| 7 | 6***4 | Рычаг управления жалюзи | |
| 8 | 2***2 | Шайба | |
| 8 | 2***8 | Шайба 8 | |
| 9 | 6***4 | Втулка направляющая | |
| 10 | 2***8 | Гайка М6-6Н | |
| 10 | 6***2 | Штифт | |
| 11 | 6***6 | Рычаг оси в сборе | |
| 12 | 2***8 | Шплинт 3,2х20 | |
| 13 | 6***Б | Стяжка привода жалюзи в сборе | |
| 14 | 6***0 | Опора тяги | |
| 14 | 6***0 | Опора тяги | |
| 15 | 6***Б | Угольник жалюзи правый | |
| 16 | 6***Б | Пластина жалюзи | |
| 17 | 6***Б | Тяга жалюзи радиатора нижняя | |
| 18 | 6***2 | Кронштейн пружины | |
| 18 | 6***6 | Ограничитель тяги | |
| 19 | 6***1 | Пружина привода жалюзи | |
| 20 | 6***5 | Кронштейн пружины привода жалюзи | |
| 21 | 6***1 | Тяга привода жалюзи радиатора | |
| 22 | 6***9 | Упор нижний | |
| 23 | 2***8 | Шплинт 3,2х16 | |
| 24 | 6***0 | Штифт длинный | |
| 25 | 6***8 | Упор верхний | |
| 26 | 6***8 | Заклепка привода жалюзи радиатора специальная | |
| 27 | 6***Б | Тяга жалюзи радиатора верхняя | |
| 28 | 6***0 | Проволока жалюзи радиатора противошумная | |
| 29 | 6***Б | Угольник жалюзи в сборе | |
| 30 | 2***8 | Гайка М8-6Н | |
| 31 | 6***Б | Пружина управления жалюзи | |
| 32 | 6***8 | Ручка | |
| 33 | 2***8 | Винт М6х25 | |
| 34 | 6***0 | Кожух винта | |
| 35 | 6***Б | Винт привода жалюзи | |
| 36 | 6***Б | Уплотнитель | |
| 37 | 6***2 | Гайка привода жалюзи | |
| 38 | 6***4 | Кронштейн гайки привода жалюзи | |
| 39 | 2***8 | Шайба 6 пружинная | |
| 40 | 2***8 | Гайка М6-6Н | |
| 41 | 6***0 | Гайка привода жалюзи в сборе | |
| 42 | 6***0 | Рычаг привода жалюзи в сборе | |
| 43 | 2***8 | Палец | |
| 44 | 6***1 | Тяга управления жалюзи передняя в сборе |
