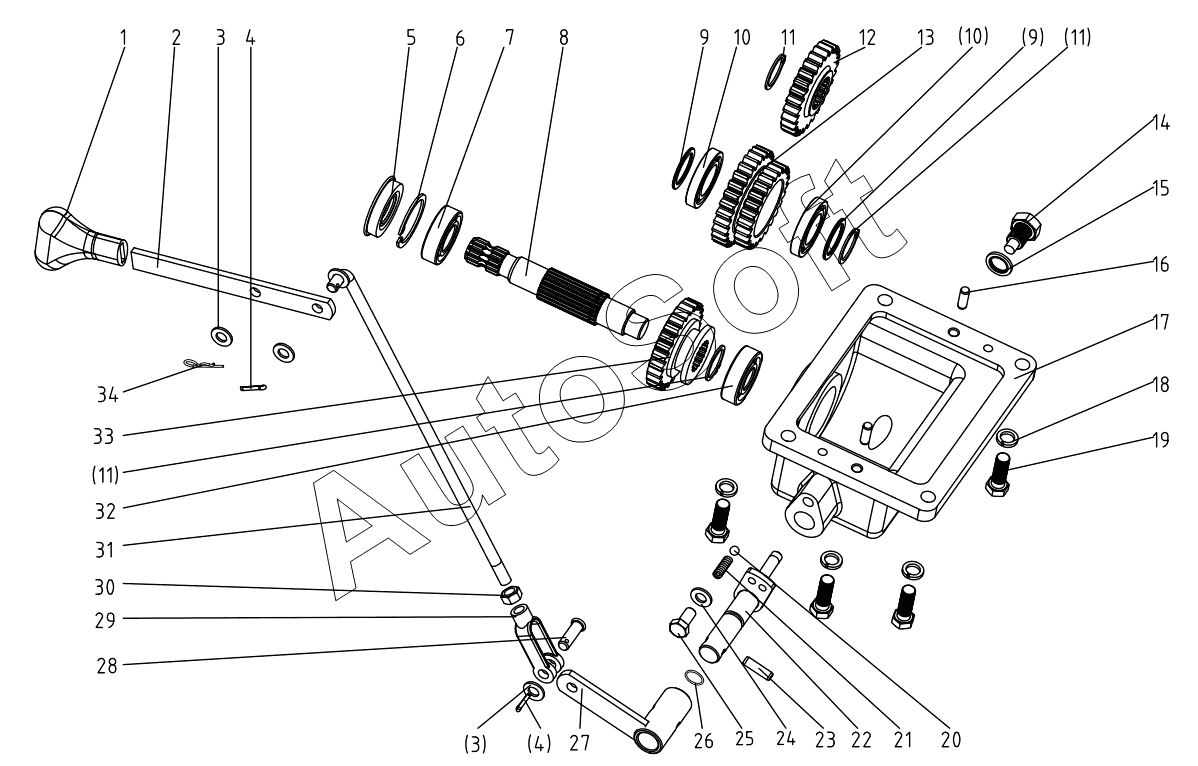

Каталог запасных частей к технике: DongFeng 504G3. Middle PTO (Optional) 504G3.63.001
1
2
3
3
4
4
5
6
7
8
9
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Joystick lever | |
| 2 | 5***2 | Control lever | |
| 3 | G***0 | Plain washer 10 | |
| 4 | G***8 | Split pin 3.2x25 | |
| 5 | 2***4 | Oil seal FB25x52x9 | |
| 6 | G***2 | Bead flange 52 | |
| 7 | G***5 | Ball bearing 6205 | |
| 8 | 5***7 | Shaft,Buy in power output assembly | |
| 9 | 5***8 | Spacing collar | |
| 10 | G***6 | Ball bearing 6006 | |
| 11 | 5***2 | Circlip for shaft 30 | |
| 12 | 5***1 | Drive gear | |
| 13 | 5***4 | Main drive gear | |
| 14 | 2***4 | Oil drain plug | |
| 15 | J***6 | Copper washer 16 | |
| 16 | G***2 | Round pin 8x22 | |
| 17 | 5***8 | Buy in power output shell | |
| 18 | G***2 | Spring lock washer 12 | |
| 19 | G***5 | Hex. head bolt M12x35 | |
| 20 | G***8 | Steel ball 8 | |
| 21 | 2***3 | Positioning spring | |
| 22 | 5***1 | Lifting lever | |
| 23 | G***8 | Round pin 8x28 | |
| 24 | J***0 | Washer 10 | |
| 25 | 2***9 | Positioning bolt | |
| 26 | G***5 | O-ring seal 16x2.65 | |
| 27 | 5***2 | Rocker arm | |
| 28 | G***0 | Clevis pin with head B10x30 | |
| 29 | 3***8 | Rod clevis | |
| 30 | G***1 | Fine thread hex. nut M10x1 | |
| 31 | 5***3 | Control operating rod | |
| 32 | G***4 | Ball bearing 6304 | |
| 33 | 5***6 | Power takeoff drive gear | |
| 34 | G***3 | Pin 3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
