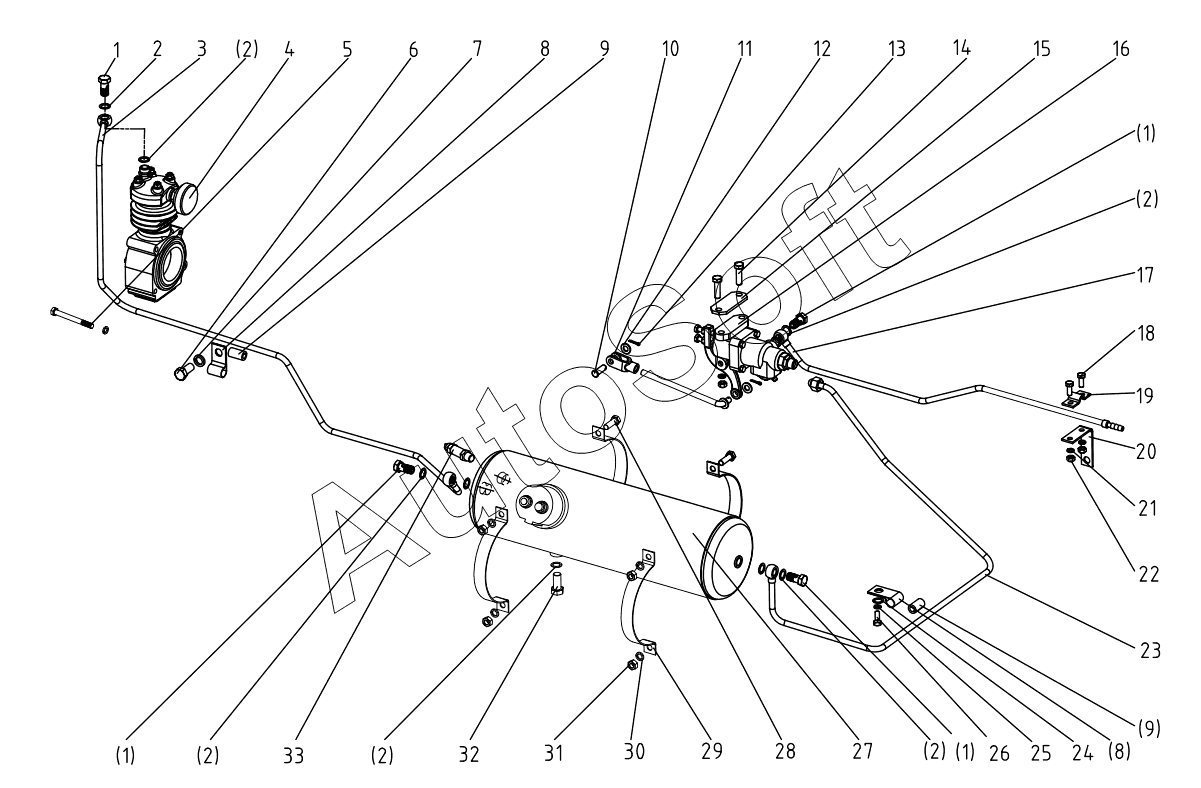

Каталог запасных частей к технике: DongFeng 504G3. Air Brake Installations for Trailer (Optional) 504G3.80.001-1
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
10
2
2
2
2
2
2
3
4
5
6
7
8
8
9
9
1
1
1
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Hollow Bolt | |
| 2 | 3***2 | Aluminum washer | |
| 3 | 5***1 | Air pump export pipe | |
| 4 | 3***0 | Air compressor assembly | |
| 5 | G***5 | Bolt M8x95 | |
| 6 | G***0 | Bolt M14x30 | |
| 7 | G***4 | Spring lock washer 14 | |
| 8 | 5***1 | Tracheal retaining clips | |
| 9 | 5***2 | Protective cover | |
| 10 | G***0 | Clevis pin with head B10x30 | |
| 11 | 3***4 | Brake valve rod clevis | |
| 12 | G***0 | Plain washer 10 | |
| 13 | G***4 | Split pin 3.2x14 | |
| 14 | G***0 | Hex. head bolt M10x30 | |
| 15 | 5***5 | Pad | |
| 16 | 3***6 | Brake valve assy | |
| 17 | 5***4 | Brake valve exhaust pipe | |
| 18 | G***0 | Hex. head bolt M8x20 | |
| 19 | 3***4 | Pressure base plate | |
| 20 | 5***7 | Retaining clip | |
| 21 | G***8 | Spring lock washer 8 | |
| 22 | G***8 | Hex. Nut M8 | |
| 23 | G***2 | Plain washer 12 | |
| 24 | G***2 | Spring lock washer 12 | |
| 25 | G***5 | Hex. head bolt M12x25 | |
| 26 | 5***3 | Air container exhaust pipe | |
| 27 | 5***1 | Air container | |
| 28 | G***5 | Hex. head bolt M10x25 | |
| 29 | 3***5 | Air container hoop | |
| 30 | G***0 | Spring lock washer 10 | |
| 31 | G***0 | Hex .nut M10 | |
| 32 | 3***3 | Water drain valve | |
| 33 | 3***7 | Safety valve | |
| 34 | 5***5 | Air pressure alarm sensors | |
| 35 | 5***2 | Pull-rod |
