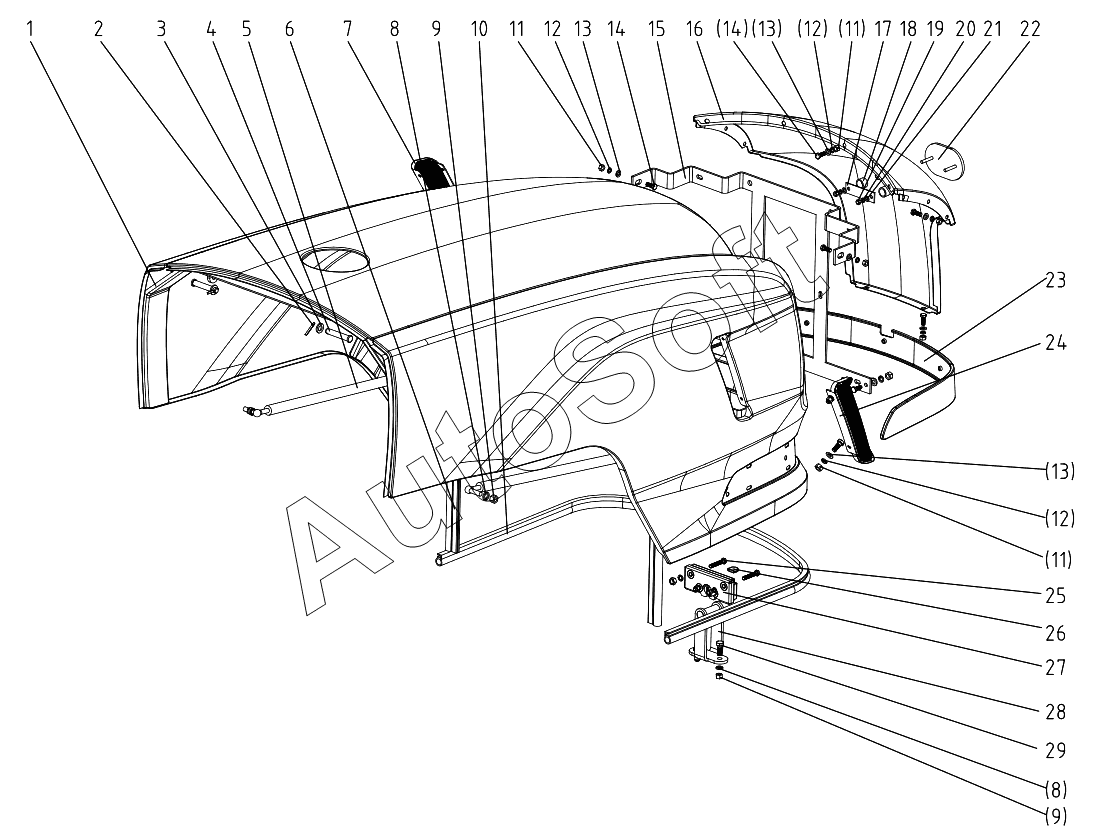

Каталог запасных частей к технике: DongFeng 504G3. Hood and Panel (A) 504G3.47.001-1
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
14
13
13
13
12
12
12
11
11
11
10
9
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Engine Hood | |
| 2 | G***0 | Split pin 3.2x20 | |
| 3 | G***0 | Plain washer 10 | |
| 4 | G***0 | Clevis pin with head B10x60 | |
| 5 | (***N | Gas spring | |
| 6 | T***2 | 30# draught excluder strip | |
| 7 | 4***5 | Left radiator grill | |
| 8 | G***8 | Spring lock washer 8 | |
| 9 | G***8 | Hex. Nut M8 | |
| 10 | 8***1 | Rubber ring | |
| 11 | G***6 | Hex. Nut M6 | |
| 12 | G***6 | Spring lock washer 6 | |
| 13 | G***6 | Plain washer 6 | |
| 14 | G***6 | Hex.head bolt M6x16 | |
| 15 | 5***4 | Bracket | |
| 16 | 5***3 | Front cover | |
| 17 | 3***3 | Scutcheon bracket | |
| 18 | 3***4 | Brand mark cushion sleeve | |
| 19 | G***5 | Nut M5 | |
| 20 | G***5 | Spring lock washer 5 | |
| 21 | G***5 | Plain washer 5 | |
| 22 | 5***1 | DF brand | |
| 23 | 5***8 | Front garnish | |
| 24 | 4***6 | Right radiator grill | |
| 25 | G***5 | Hex.Head bolt M6x35 | |
| 26 | 5***1 | Rubber sheath | |
| 27 | 5***6 | Hood lock | |
| 28 | 5***3 | Lockpin | |
| 29 | G***0 | Hex. head bolt M8x20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
