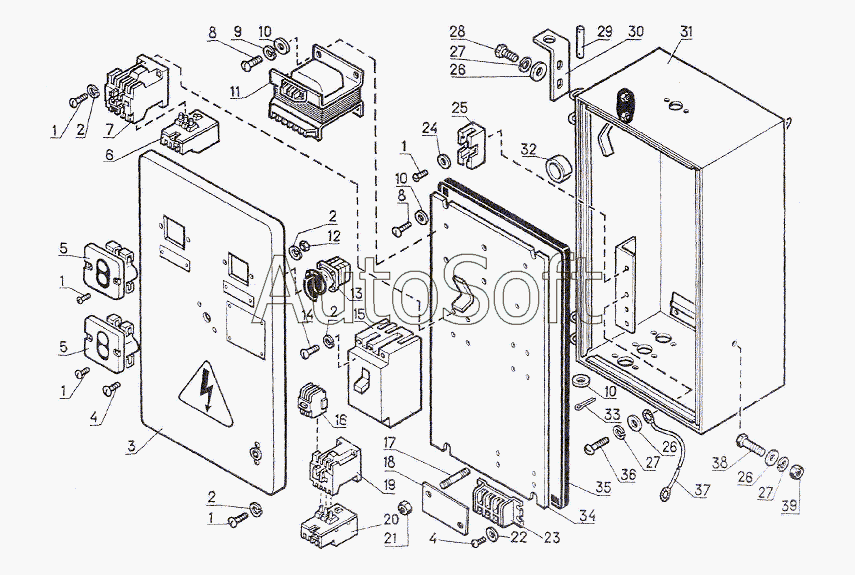

Каталог запасных частей к технике: Воронежсельмаш ЗПС-100, ЗМ-60 (2010). ПУЛЬТ УПРАВЛЕНИЯ ЗП05.010
31
3
34
37
30
35
32
18
1
1
1
1
1
4
4
8
8
36
14
28
38
21
12
39
2
2
2
2
9
27
27
27
24
22
26
26
26
10
10
10
33
17
29
19
7
15
23
5
5
25
11
20
13
6
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***6 | Винт В1.М4-6gx16.58.096 | |
| 2 | Ш***6 | Шайба 4.65Г.096 | |
| 3 | 3***0 | Дверца | |
| 4 | В***6 | Винт R1.M5-6gx12.58.096 | |
| 5 | П***2 | Пультт кнопочный ПКЕ-622-242 | |
| 6 | Р***4 | Реле электротепловое РТЛ-1021.04 | |
| 7 | М***В | Пускатель МПЛ-2100.04 380В | |
| 8 | В***9 | Винт B1.M6-6gx12.58-099 | |
| 9 | Ш***9 | Шайба 6.65Г.099 | |
| 10 | Ш***9 | Шайба 6.02.Ст.3.099 | |
| 11 | Т***В | Трансформатор ТБС 2-01 380В | |
| 12 | Г***9 | Гайка M4-6H.6.099 | |
| 13 | П***1 | Переключатель ПКУ 3-11Ф2031 | |
| 14 | В***6 | Винт B1.M4-6gx30.58.096 | |
| 15 | А***В | Выключатель АЕ20.43М-100-00-УЗБ 380В | |
| 16 | П***4 | Приставка контактная ПКЛ 2004 | |
| 17 | Ш***8 | Шпилька M5-6gx45,58 | |
| 18 | З***1 | Крышка | |
| 19 | П***В | Пускатель ПМЛ-1100.04 380В | |
| 20 | Р***4 | Реле электротепловое РТЛ-1012.04 | |
| 21 | Г***9 | Гайка M5-6HX6.099 | |
| 22 | Ш***9 | Шайба 5.02.СТ.3.099 | |
| 23 | Б***2 | Блок зажимов БЗН19-25.312.1205К.00У2 | |
| 24 | Ш***9 | Шайба 4,02.0 .3.099 | |
| 25 | П***0 | Предохранитель ППТ-10 | |
| 26 | Ш***9 | Шайба 8.02.Ст.3.099 | |
| 27 | Ш***9 | Шайба 8.65Г.099 | |
| 28 | Б***9 | Болт M8-6gx20.58.099 | |
| 29 | О***5 | Ось 2-6Ы 1X60.35 | |
| 30 | З***6 | Кронштейн | |
| 31 | 3***0 | Корпус | |
| 32 | З***5 | Картон | |
| 33 | Ш***1 | Шплинт 1,6Х 10.019 1 | |
| 34 | З***0 | Панель | |
| 35 | З***4 | Пластина | |
| 36 | В***9 | Винт B1.M8-6gx16.58.09 | |
| 37 | З***0 | Провод | |
| 38 | Б***9 | Болт M8-6gx20.58.099 | |
| 39 | Г***9 | Гайка М8-6Н.6.099 |
