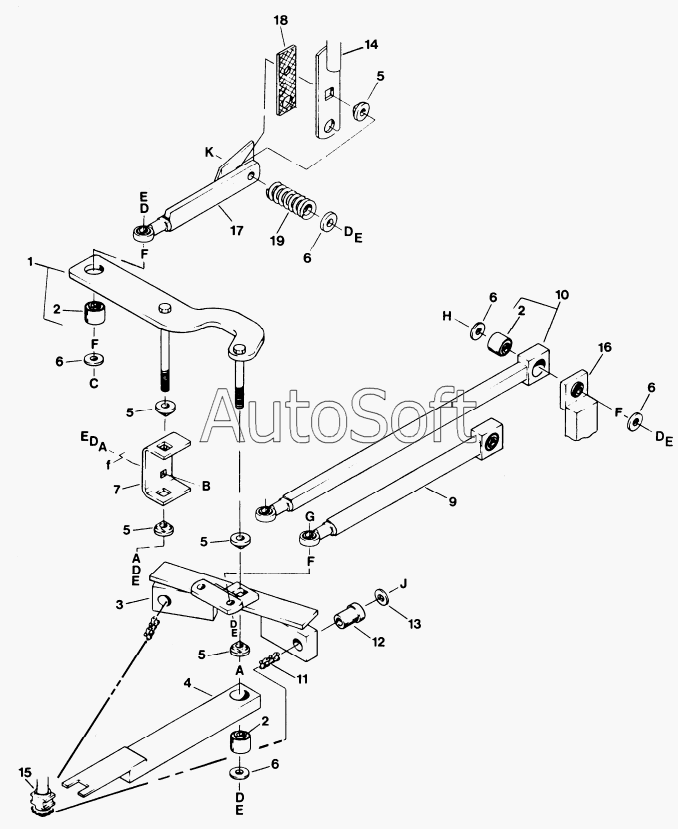

Каталог запасных частей к технике: MacDon-9250 (2010). STEERING AND GROUND SPEED
1
1
2
2
2
3
4
5
5
5
5
5
6
6
6
6
6
7
9
10
11
12
13
14
15
16
17
18
19
A
A
A
B
C
D
D
D
D
D
D
D
E
E
E
E
E
E
E
F
F
F
F
G
H
J
K
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | ARM - STEERING ASSY C/W BUSHING (ITEM 4) | |
| 10 | 4***7 | BAR | |
| 11 | 2***2 | CHAIN | |
| 12 | 4***2 | INSULATOR-RUBBER | |
| 13 | 2***8 | WASHER - FLAT SPECIAL | |
| 14 | L***R | LEVER | |
| 15 | S***T | SHAFT | |
| 16 | P***M | PINTLE ARM | |
| 17 | 4***8 | BAR | |
| 18 | 4***5 | PAD – FRICTION | |
| 19 | 1***0 | SPRING – COMPRESSION | |
| 2 | 5***0 | BUSHING – RUBBER | |
| 3 | 4***1 | PIVOT | |
| 4 | 4***7 | CARRIER | |
| 5 | 2***8 | BUSHING | |
| 6 | 4***1 | WASHER - FLAT | |
| 7 | 4***3 | SUPPORT | |
| 9 | 1***9 | BAR | |
| A | 1***9 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | |
| B | 2***9 | BOLT | |
| C | 2***1 | BOLT - HH 1/2 NC X 35 LG GR 5 ZP | |
| D | 1***1 | NUT - HEX 1/2 - 13 UNC GR 5 ZP | |
| E | 1***7 | NUT - HEX LOCK DT 500-13UNC | |
| F | 1***8 | WASHER-LOCK | |
| G | 2***8 | BOLT - HH 1/2 NC X 225 LG GR 5 ZP | |
| H | 2***9 | BOLT | |
| J | 1***8 | PIN-COTTER 3/16 DIA X 125 ZP | |
| K | 5***2 | BOLT - RHSN 1/2 NC X 50 LG GR 5 ZP |
