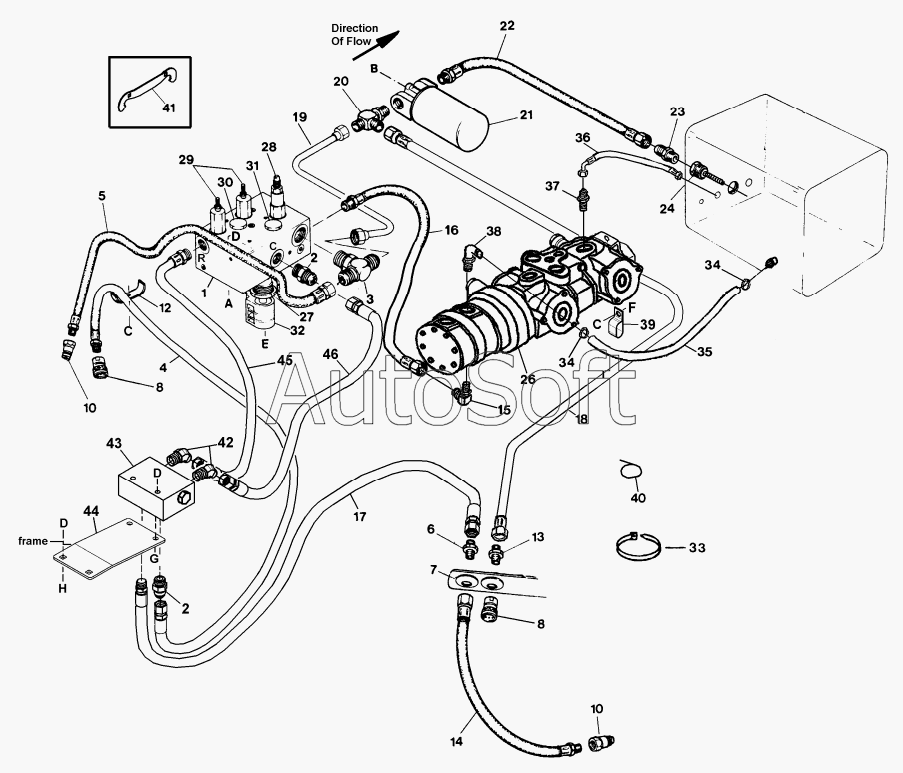

Каталог запасных частей к технике: MacDon-9250 (2010). HYDRAULICS: HEADER DRIVE
1
2
2
3
4
5
6
7
8
8
10
10
12
13
14
15
16
17
18
19
20
21
22
23
24
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
A
B
B
C
C
C
D
D
D
E
F
G
H
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 111458 | 1***8 | SEAL | |
| 45101 | 4***1 | SEAL KIT | |
| 45160 | 4***0 | OIL FILTER ASSEMBLY | |
| 45554 | 4***4 | BLOCK only | |
| 49726 | 4***6 | COLLAR | |
| 49727 | 4***7 | SETSCREW | |
| 49728 | 4***8 | PIN | |
| 50082 | 5***2 | O-RING | |
| 1 | 1***3 | VALVE | |
| 10 | 2***5 | FITTING | |
| 12 | 3***5 | HOLDER | |
| 13 | 3***1 | FITTING | |
| 14 | 4***7 | HOSE | |
| 15 | 3***9 | ФИТИНГ | |
| 16 | 4***6 | HOSE | |
| 17 | 1***4 | HOSE | |
| 18 | 1***4 | HOSE | |
| 19 | 4***1 | LINE | |
| 2 | 3***5 | FITTING - CONNECTOR HYD | |
| 20 | 3***8 | FITTING | |
| 21 | 4***5 | OIL FILTER ELEMENT | |
| 22 | 4***8 | HOSE | |
| 23 | 2***6 | FITTING | |
| 24 | 4***1 | VALVE | |
| 26 | P***P | PUMP | |
| 27 | 4***7 | VALVE | |
| 28 | 4***8 | VALVE | |
| 29 | 4***5 | FLOW CONTROL | |
| 3 | 5***0 | ФИТИНГ | |
| 30 | 4***0 | VALVE | |
| 31 | 4***1 | VALVE | |
| 32 | 1***5 | COIL | |
| 33 | 3***3 | CABLE TIE | |
| 34 | 1***8 | CLAMP-HOSE GEAR TYPE | |
| 35 | 1***4 | HOSE | |
| 36 | 1***8 | HOSE | |
| 37 | 2***7 | ФИТИНГ | |
| 38 | 1***3 | FITTING | |
| 39 | 1***8 | ЗАЖИМ | |
| 4 | 1***3 | HOSE | |
| 40 | 2***3 | FASTENER - CABLE TIE BLACK | |
| 41 | 1***1 | TOOL | |
| 42 | 5***3 | ФИТИНГ | |
| 43 | 1***2 | VALVE | |
| 44 | 1***9 | PLATE | |
| 45 | 1***5 | HOSE | |
| 46 | 1***6 | HOSE | |
| 5 | 3***8 | HOSE | |
| 6 | 2***6 | ФИТИНГ | |
| 7 | 4***3 | WASHER | |
| 8 | 2***7 | FITTING | |
| A | 5***8 | БОЛТ | |
| B | 2***6 | БОЛТ | |
| C | 3***8 | Гайка | |
| D | 2***2 | NUT - FLANGE (SERR FACE) 375-16UNC | |
| E | 2***2 | NUT | |
| F | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| G | 3***5 | БОЛТ | |
| H | 1***5 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
