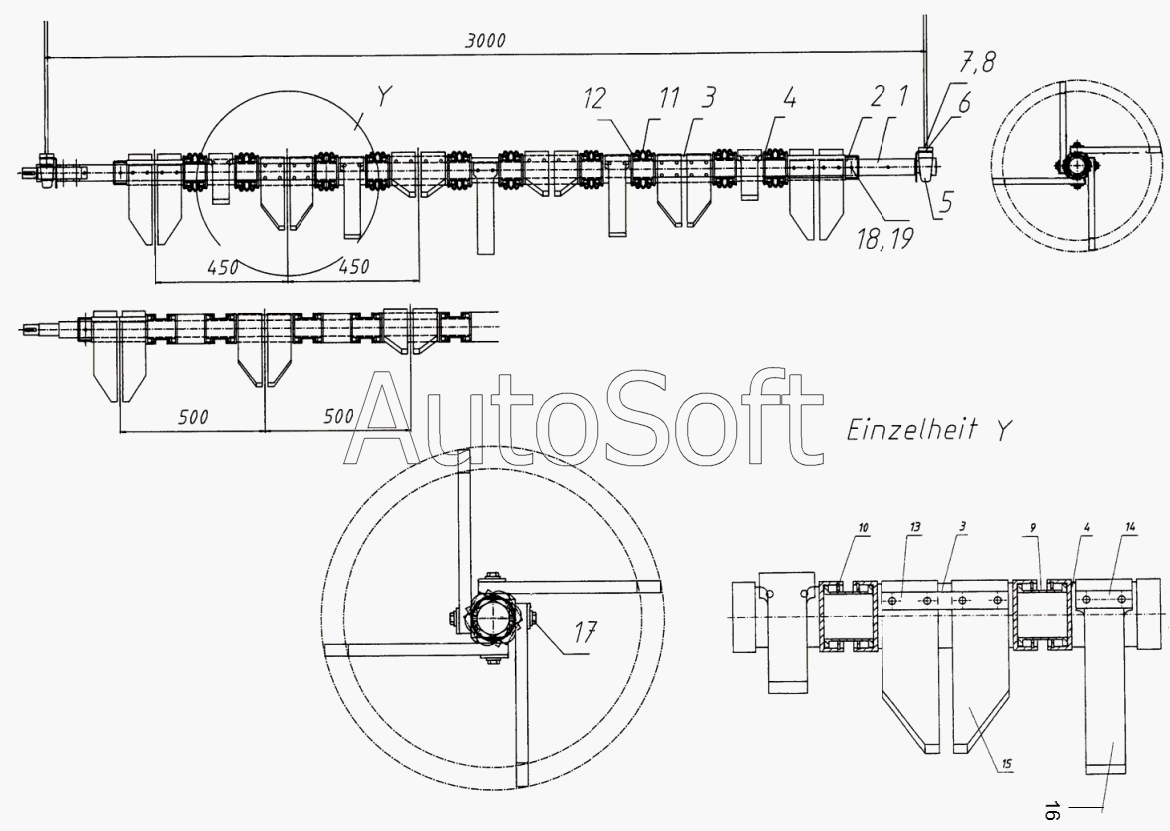

Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Транспортировочный вал с регулируемой шириной междурядий 45/50 см
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***0 | Транспортировочный вал | |
| 2 | S***1 | Подвижный элемент, снаружи | |
| 3 | S***5 | Подвижный элемент | |
| 4 | S***6 | Подвижный элемент | |
| 5 | S***0 | Подшипник на лапках TASE 40 | |
| 6 | S***1 | Предохранительный щиток подшипника | |
| 7 | 4***1 | Шестигранный винт M12x40 | |
| 8 | 8***0 | Упругая зажимная шайба 12 | |
| 9 | S***2 | Кольцо | |
| 10 | 9***4 | Стопорное кольцо 90х3 | |
| 11 | S***1 | Резиновая гармошка | |
| 12 | Y***0 | Скоба с червячной резьбой | |
| 13 | А***3 | Зажимная рейка | |
| 14 | 1***0 | пластина с отверстиями | |
| 15 | S***2 | Било | |
| 16 | S***1 | Било | |
| 17 | 4***2 | Шестигранный винт М10х30 | |
| 18 | 2***2 | Шестигранный винт М8х90 | |
| 19 | 6***2 | Шестигранная гайка М8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
