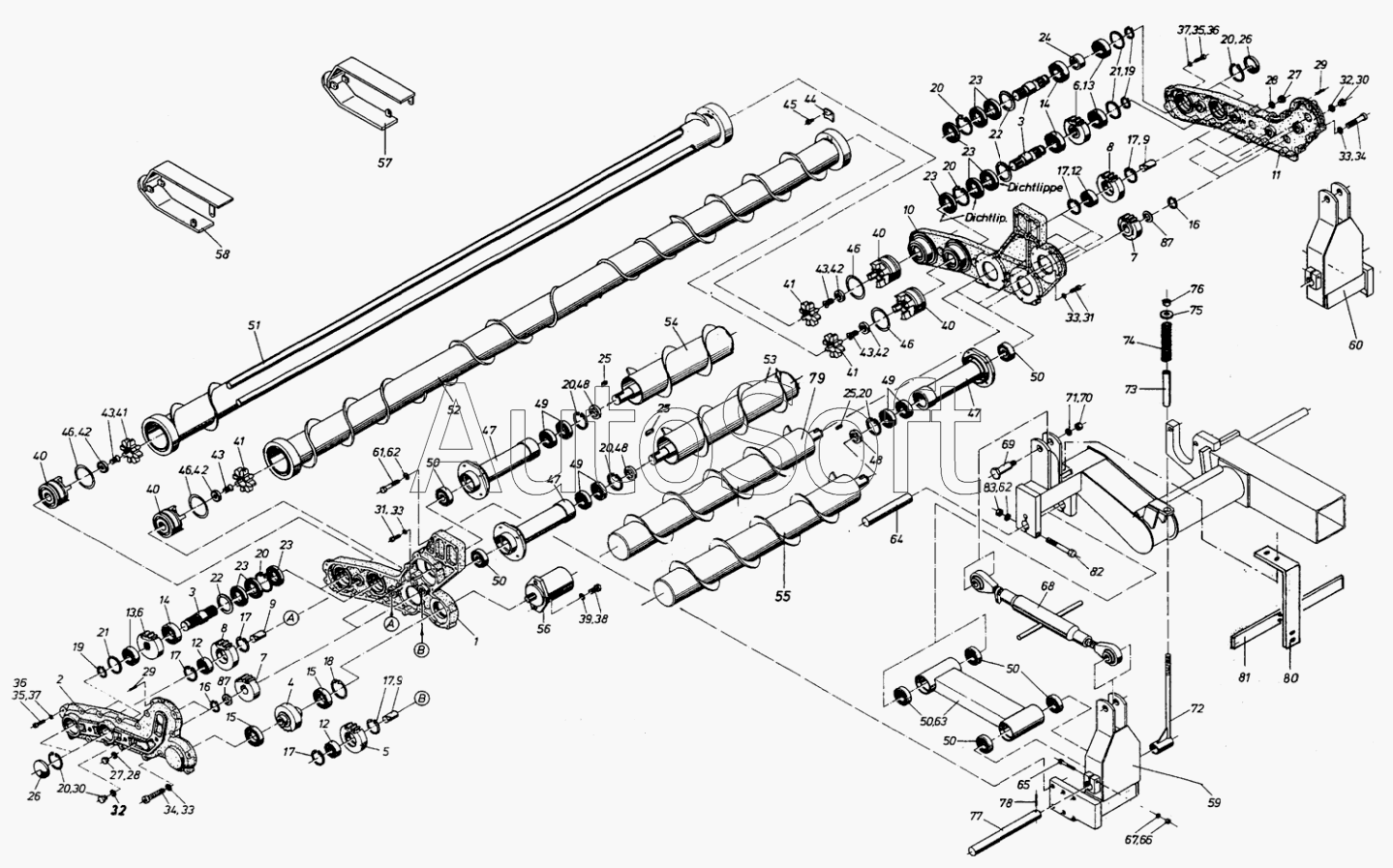

Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Валковый механизм (2 длинных и 5 коротких вала)
1
2
3
3
4
5
6
6
7
7
8
8
9
9
9
10
11
12
12
12
13
13
14
14
15
15
16
16
17
17
17
17
17
17
18
19
19
20
20
20
20
20
20
20
20
21
21
22
22
23
23
23
23
23
24
25
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
33
33
34
34
35
35
36
36
37
37
38
39
40
40
40
40
41
41
41
41
42
42
42
42
43
43
43
43
44
45
46
46
46
46
47
47
47
48
48
48
49
49
49
50
50
50
50
50
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
87
87
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***5 | Корпус, слева | |
| 10 | S***2 | Корпус, справа | |
| 11 | S***2 | Корпусная крышка, справа | |
| 12 | 2***3 | Цилиндрический роликоподшипник NUP2205 | |
| 13 | 2***4 | Конически роликоподшипник 30206 | |
| 14 | 1***2 | Конически роликоподшипник 30207 | |
| 15 | 2***5 | Радиальный шарикоподшипник 6008-2RS | |
| 16 | 9***9 | Стопорное кольцо 30х1,5 | |
| 17 | 9***0 | Стопорное кольцо 52х2 | |
| 18 | 2***4 | Стопорное кольцо 68х2,5 | |
| 19 | 2***5 | Стопорное кольцо 30х2 SD | |
| 2 | S***2 | Корпусная крышка, слева | |
| 20 | 9***2 | Стопорное кольцо 62х2 | |
| 21 | 2***9 | Припасованная шайба 50x62x2 | |
| 22 | 2***4 | Припасованная шайба 56x72x2 | |
| 23 | 3***9 | Радиально-уплотнительное кольцо вала 42x62x7 В1 | |
| 24 | S***3 | Распорная втулка | |
| 25 | 9***8 | Призматич. шпонка А 8x7x28, улучшенная | |
| 26 | S***5 | Крышка-заглушка 62 | |
| 27 | 3***3 | Резьбовая заглушка AM16x1,5 | |
| 28 | 9***8 | Уплотнительное кольцо 16x20x1,5 CU | |
| 29 | 2***6 | Трубчатый разрезной штифт 8х32 | |
| 3 | S***3 | Вал | |
| 30 | 2***7 | Шестигранный винт М10х12 | |
| 31 | 2***2 | Цилиндрический винт М10х30 | |
| 32 | 7***1 | Пружинное кольцо В 10 | |
| 33 | 2***8 | Пружинное кольцо 10 | |
| 34 | 2***2 | Цилиндрический винт М10х75 | |
| 35 | 2***0 | Цилиндрический винт М8х35 | |
| 36 | 2***0 | Цилиндрический винт М8х45 | |
| 37 | 7***0 | Пружинное кольцо В 8 | |
| 38 | 4***9 | Шестигранный винт М12х30 | |
| 39 | 2***7 | Блокирующая шайба SKM12 | |
| 4 | S***4 | Шестерня | |
| 40 | S***1 | Сцепная втулка | |
| 41 | 1***2 | Зубчатый венец | |
| 42 | S***2 | Шайба | |
| 43 | 3***8 | винт с потайной головкой М12х45 | |
| 44 | S***3 | Планка | |
| 45 | 5***2 | Цилиндрический винт М8х16 | |
| 46 | 2***3 | О-кольцо 75x9 | |
| 47 | 1***0 | Фланец подшипника | |
| 48 | 1***8 | Распорная труба | |
| 49 | 1***1 | Радиальный шарикоподшипник | |
| 5 | 1***0 | Шестерня | |
| 50 | 1***6 | Радиальный шарикоподшипник 6206-2RS | |
| 51 | S***2 | Транспортирующий валец 1 | |
| 52 | S***7 | Транспортирующий валец 2 | |
| 53 | S***9 | Шнек, левый, длинный | |
| 54 | S***1 | Шнек, левый, короткий | |
| 55 | S***0 | Шнек, правый, в сборе | |
| 56 | S***1 | Гидравлический двигатель | |
| 57 | S***4 | Лыжа, правая | |
| 57a | 3***4 | Шестигранный винт | |
| 58 | S***3 | Лыжа, левая | |
| 58a | 2***0 | Шестигранный винт | |
| 59 | S***3 | Рама для валцев, слева | |
| 6 | S***5 | Шестерня | |
| 60 | S***4 | Рама для валцев, справа | |
| 61 | 3***0 | Шестигранный винт М12х65 | |
| 62 | 2***7 | Блокирующая шайба SKM12 | |
| 63 | S***0 | Поддерживающая консоль | |
| 64 | S***2 | Палец | |
| 65 | 3***0 | Шестигранный винт М10х60 | |
| 66 | 6***3 | Шестигранная гайка М10 | |
| 67 | 2***6 | Блокирующая шайба SKM10 | |
| 68 | S***6 | Верхний поводок | |
| 69 | S***1 | Припасованный винт | |
| 7 | 1***8 | Шестерня | |
| 70 | 6***9 | Шестигранная гайка М16 | |
| 71 | 2***9 | Блокирующая шайба SKM16 | |
| 72 | S***2 | Направляющая | |
| 73 | S***2 | Втулка | |
| 74 | 1***1 | Пружина сжатия | |
| 75 | 2***2 | Шайба В17 | |
| 76 | 6***6 | Шестигранная гайка М16 | |
| 77 | S***3 | Вал | |
| 78 | 8***0 | Трубчатый разрезной штифт 8х50 | |
| 79 | S***5 | щнек, правый внизу | |
| 8 | 1***4 | Шестерня | |
| 80 | S***1 | Угол | |
| 81 | S***2 | Полосовая сталь | |
| 82 | 2***0 | Шестигранный винт | |
| 83 | 6***4 | Шестигранная гайка М12 | |
| 87 | 1***5 | Распорная труба | |
| 9 | 1***9 | Подшипниковый палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
