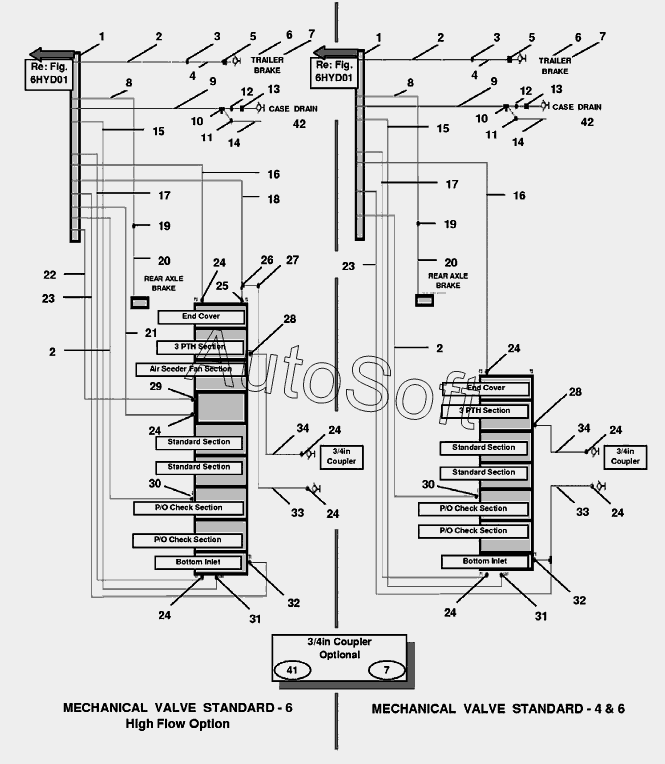

Каталог запасных частей к технике: Versatile серии HHT (2008). 6HYD02a Система гидравлического оборудования задней части рамы, Mechanical
1
1
2
2
2
2
3
3
4
4
5
5
6
6
7
7
7
7а
8
8
9
9
10
10
10а
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
19
20
20
21
22
23
23
24
24
24
24
24
24
24
24
24
25
26
26
26
27
28
28
29
30
30
31
31
32
32
33
33
34
34
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Кронштейн рукавов | |
| 10 | 8***0 | Тройник со стяжной гайкой 3/4fjicx3/4mjic | |
| 10а | 2***9 | Заглушка 3/4-16un №8-Jic | |
| 11 | V***4 | Штуцер 5/16 | |
| 12 | V***7 | Штуцер Morb-3/4in Mijic-3/4in | |
| 13 | 8***5 | Втулка охватываемая 1/2 - 16Orb | |
| 14 | 8***6 | Патрубок 5/16dmх165мм 30r7 | |
| 15 | 8***1 | Рукав 3/8x2300 100R17 | |
| 16 | 8***5 | Рукав гидравлический в сборе 3/4х2225 100r17 | |
| 17 | 8***5 | Рукав гидравлический в сборе 1.00x2075 100r17 | |
| 18 | 8***0 | Рукав 3/4dmх2400мм 100r1 | |
| 19 | 8***8 | Фитинг Hex-1.00in, 2x11/16orfs, Un-2A | |
| 2 | 8***2 | Рукав гидравлический в сборе 3/8x2300 100r17 | |
| 20 | 8***6 | Трубка, Сталь ZN-Рl, задняя тормозная магистраль | |
| 21 | 8***1 | Рукав 3/4dmх2400мм 100r17 | |
| 22 | 8***2 | Рукав 3/8dmх2400мм 100r17 | |
| 23 | 8***4 | Рукав гидравлический в сборе 3/4х2225 100r17 | |
| 24 | 9***5 | Штуцер 1-3/16orfsx1-1/16orb | |
| 25 | 8***6 | Фитинг 90, 1-3-16orfs 1-1/16ort | |
| 26 | 8***0 | Тройник 1-3/16Orfs, 1-3/16Orfs | |
| 26 | 9***5 | Штуцер 1-3/16orfsx1-1/16orb | |
| 27 | 8***5 | Адаптер фитинга 1-3/160rfs, 1-7/160rfs | |
| 28 | 8***0 | Фитинг 90, 1-3/16orfs 7/8orb | |
| 29 | 9***6 | Фитинг, 9/16orfs 7/16orb | |
| 3 | 8***1 | Фитинг Hex-1.00in, 6-Orfs, 11/16 - 16 | |
| 30 | 9***2 | Фитинг 90, 7/16orb 11/16ofs | |
| 31 | 9***3 | Штуцер 11/16orfs 9/16orb | |
| 32 | 9***5 | Штуцер 1-7/16orfsx1-5/16orb | |
| 33 | 8***6 | Рукав 3/4dmх925мм 100r1 | |
| 34 | 8***5 | Рукав 3/4х950 100r17 | |
| 4 | 8***2 | Переходник M16x6 Orfs | |
| 41 | 8***7 | Втулка внутренняя резьба 3/4dm | |
| 42 | 8***4 | Крышка муфты гидравлической | |
| 5 | 9***3 | Муфта гидравлическая | |
| 6 | 8***3 | Гидравлический клапан тормозной системы прицепа 25-Gpm / 3000-psi | |
| 7 | 8***3 | Пробка 3/4dm, полиуретан | |
| 7а | 1***7 | Стопорное кольцо диам.1.75dm | |
| 8 | 8***9 | Рукав гидравлический в сборе 3/8x1300 100r17 | |
| 9 | 8***3 | Рукав 1/2dmх2300мм 100r17 |
